Reparatur einer Louis Poulsen AJ Royal Pendelleuchte

Veröffentlicht am von

In diesem Blogbeitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg berichten wir über die fachgerechte Reparatur einer hochwertigen Designerleuchte – der Louis Poulsen AJ Royal Pendelleuchte.

Unsere Kundin übergab uns diese Leuchte mit der Bitte, die komplette Elektrik zu überprüfen und das vorhandene Textilkabel gegen eine sichere Variante mit integriertem Stahlseil auszutauschen.

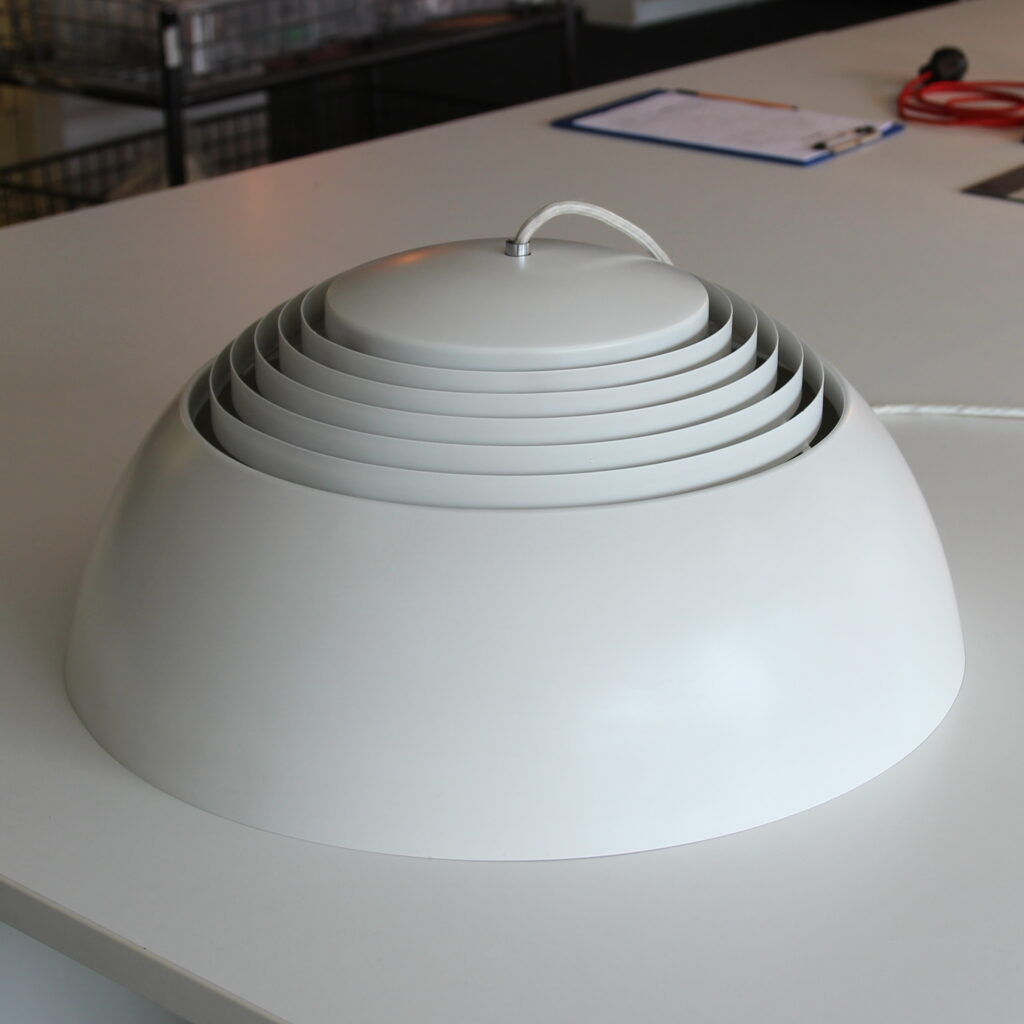

Technische Daten der Leuchte

Bei der Leuchte handelt es sich um eine klassische Pendelleuchte mit folgenden Eigenschaften:

  • Außendurchmesser: 50 cm
  • Höhe: 24 cm
  • 2 Beleuchtungsebenen

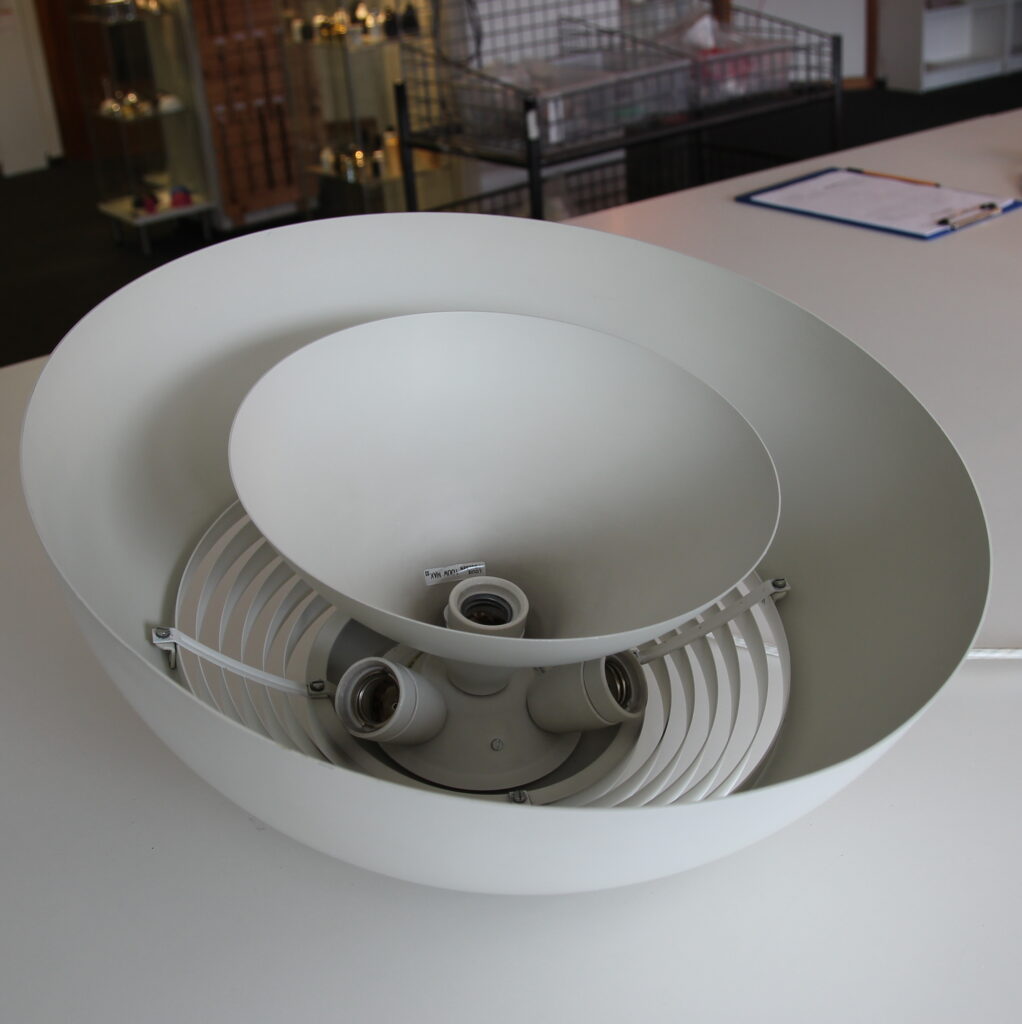

Aufbau der Beleuchtung:

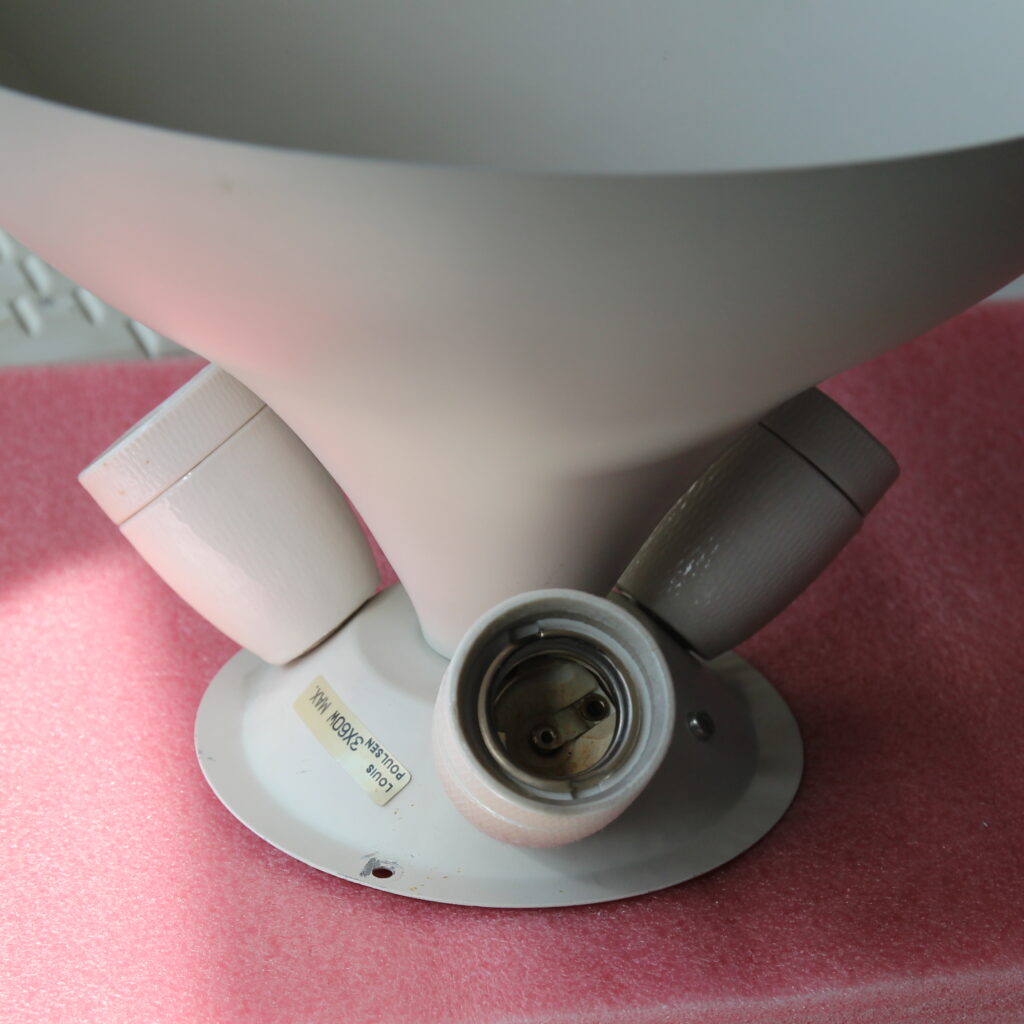

  • 1 x E27 Porzellanfassung (nach unten gerichtet)
  • 3 x E27 Porzellanfassungen (kreisförmig angeordnet)
  • zentrale Verbindung über einen Verteiler mit Trompetennippel

Von diesem zentralen Punkt aus wird die Zuleitung zur Decke geführt.

Befund nach der Überprüfung

Nach unserer routinemäßigen Sicherheitsprüfung konnten wir mehrere Mängel feststellen, die eine vollständige Überarbeitung erforderlich machten.

Problem 1: Anschlussleitung ohne Tragorgan

Das vorhandene Textilkabel war nicht für das Gewicht der Lampe geeignet.

  • Gewicht der Leuchte: 2,4 kg
  • zulässige Belastung ohne Tragorgan: max. ca. 1 kg

Lösung:

Einbau eines Textilkabels mit integriertem Stahlseil:

  • übernimmt die mechanische Last
  • entlastet die elektrischen Leiter
  • sorgt für sichere Aufhängung

Problem 2: Defekte Lampenfassungen

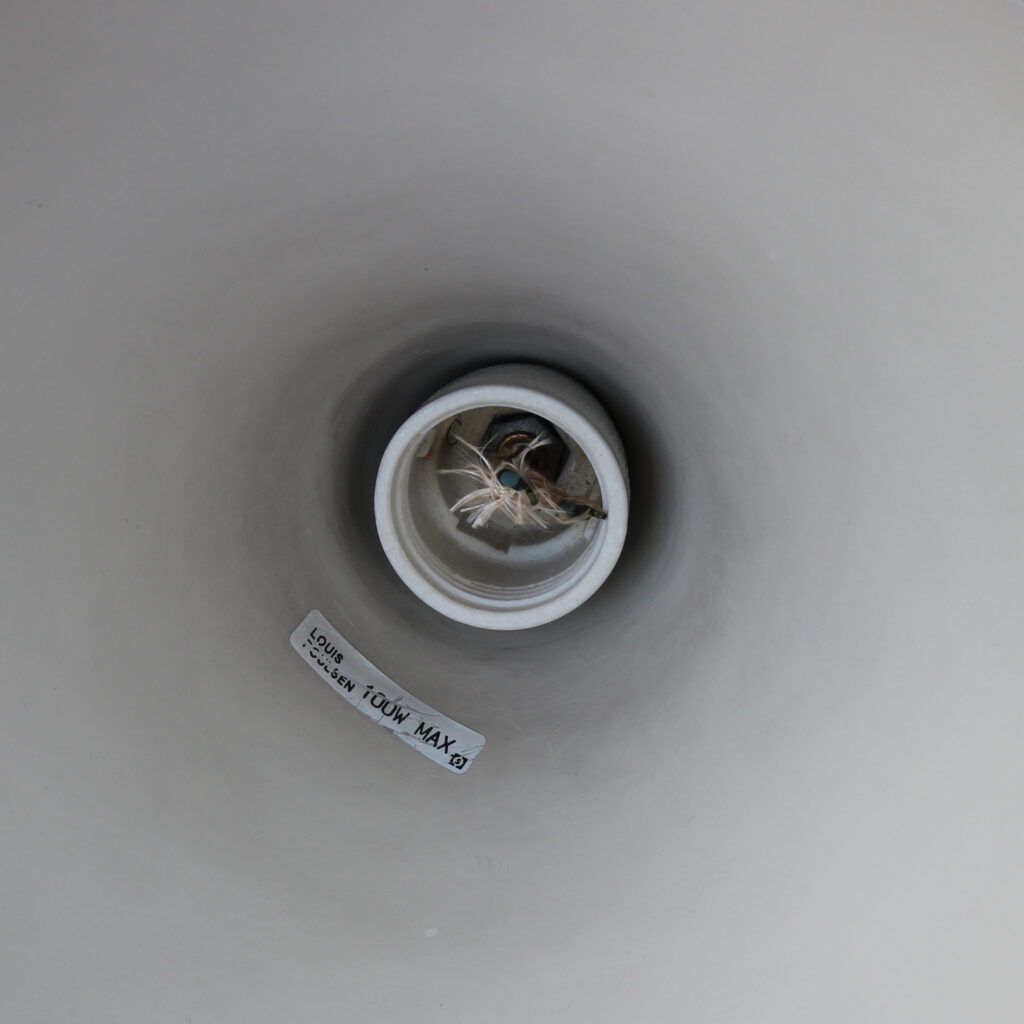

Die nach unten gerichtete E27 Porzellanfassung zeigte bereits deutliche Verschleißerscheinungen:

  • Kontaktprobleme
  • festgeschweißte Leuchtmittel

Unsere Empfehlung aus der Praxis:

Bei älteren Leuchten sollten alle Fassungen erneuert werden, um langfristige Sicherheit zu gewährleisten.

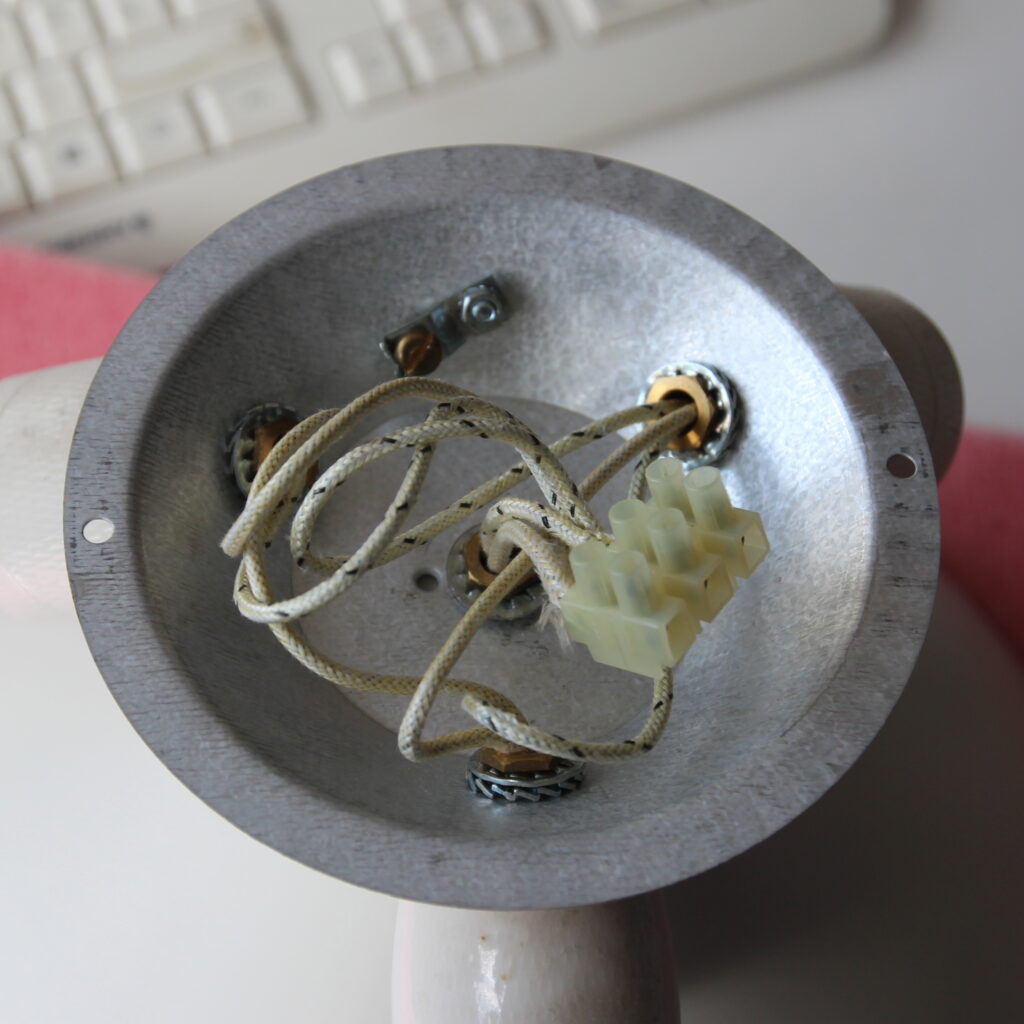

Problem 3: Veraltete Innenverkabelung

Die interne Verkabelung war durch die jahrelange Nutzung stark beansprucht:

  • verhärtete Leitungen
  • brüchige Isolierung
  • erhöhte Brandgefahr

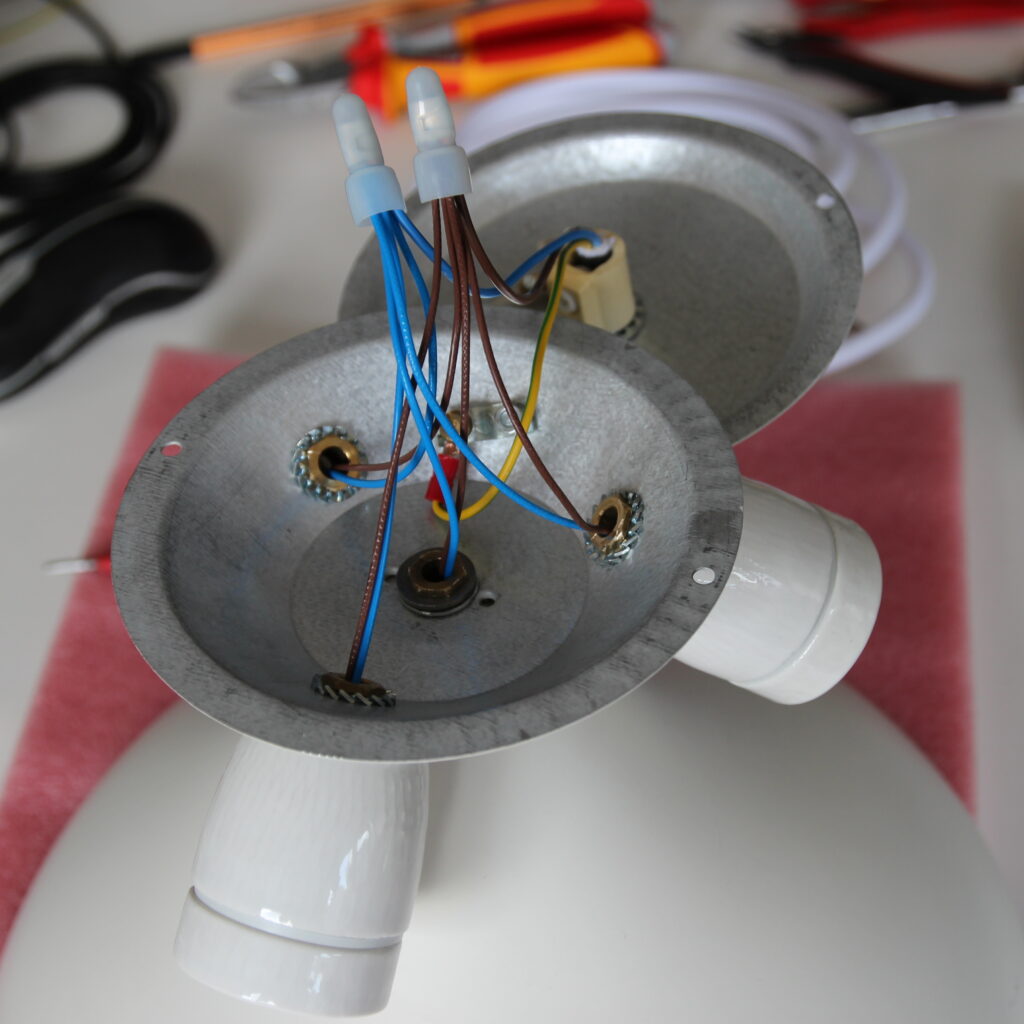

Maßnahme:

  • vollständiger Austausch aller Leitungen
  • sichere Neuverkabelung im Verteiler und zu den Fassungen

Problem 4: Unsachgemäße Aufhängung

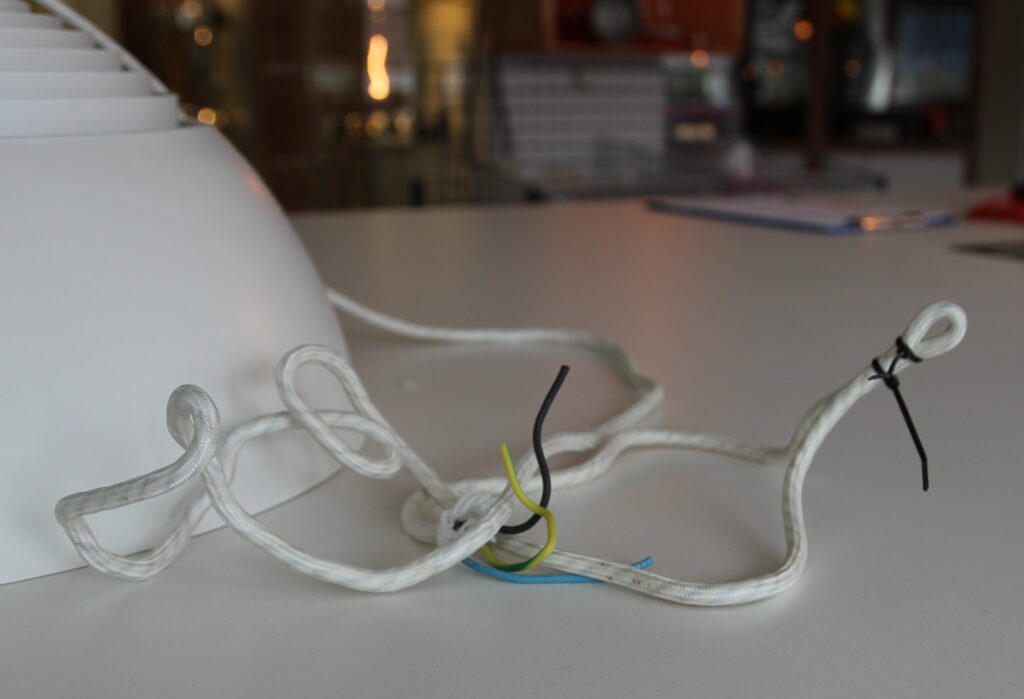

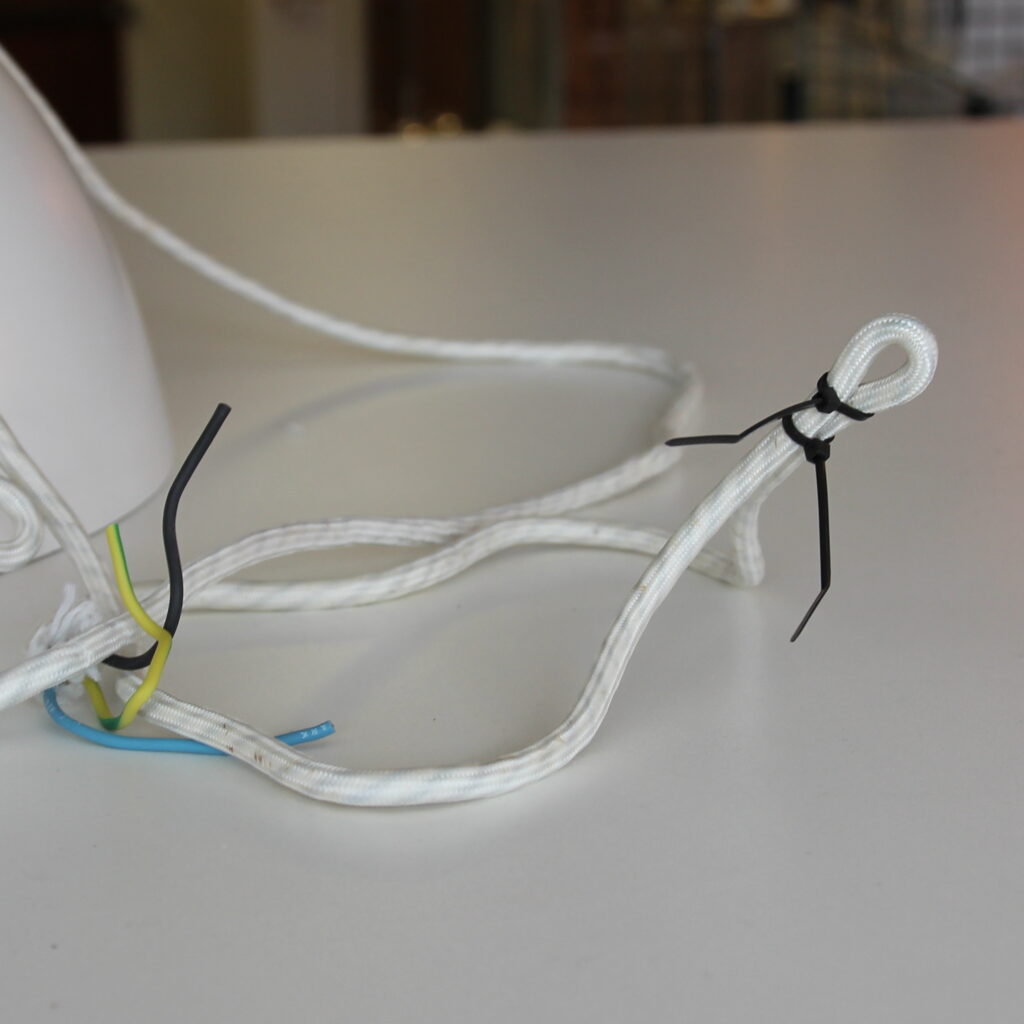

Die vorhandene Aufhängung bestand aus einer improvisierten Lösung:

  • Kabelschlaufe
  • fixiert mit Kabelbinder

Risiko:

  • Materialermüdung
  • Bruchgefahr
  • Absturz der Leuchte

Lösung:

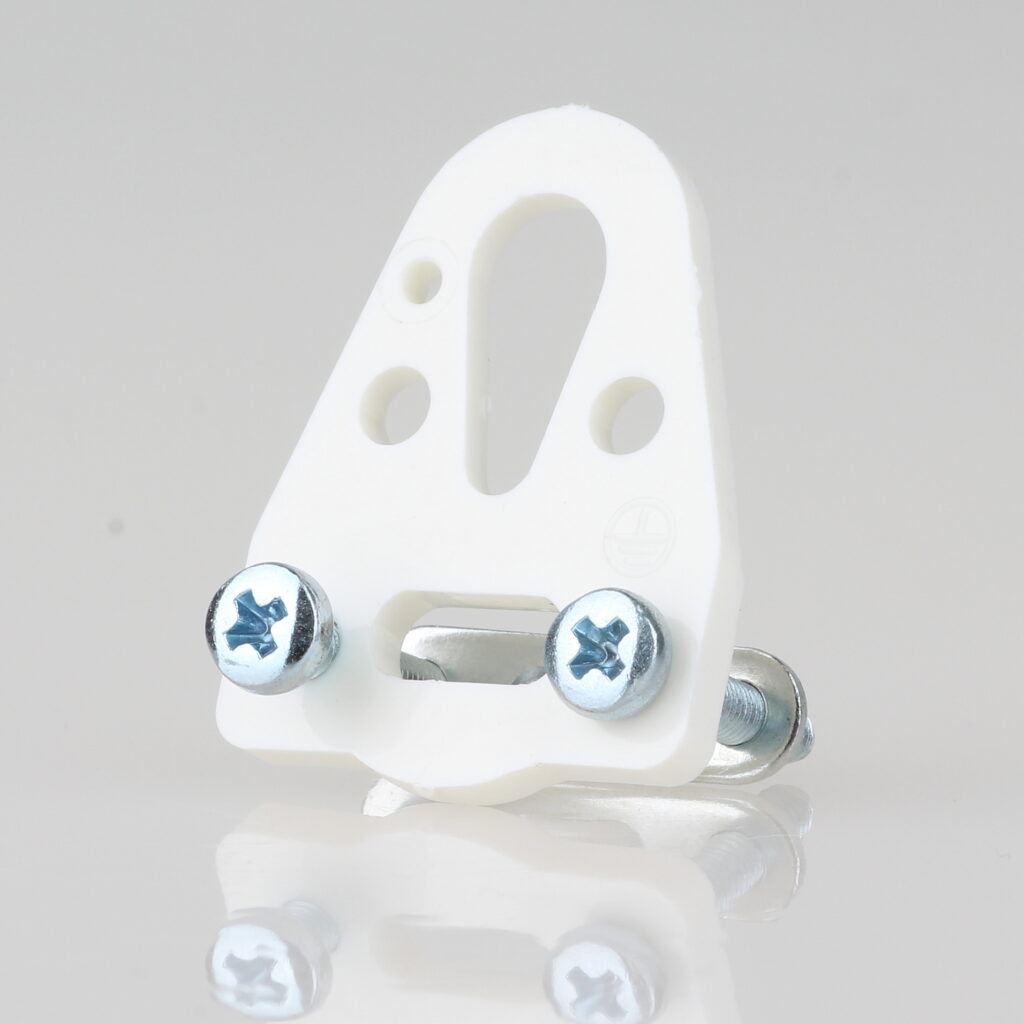

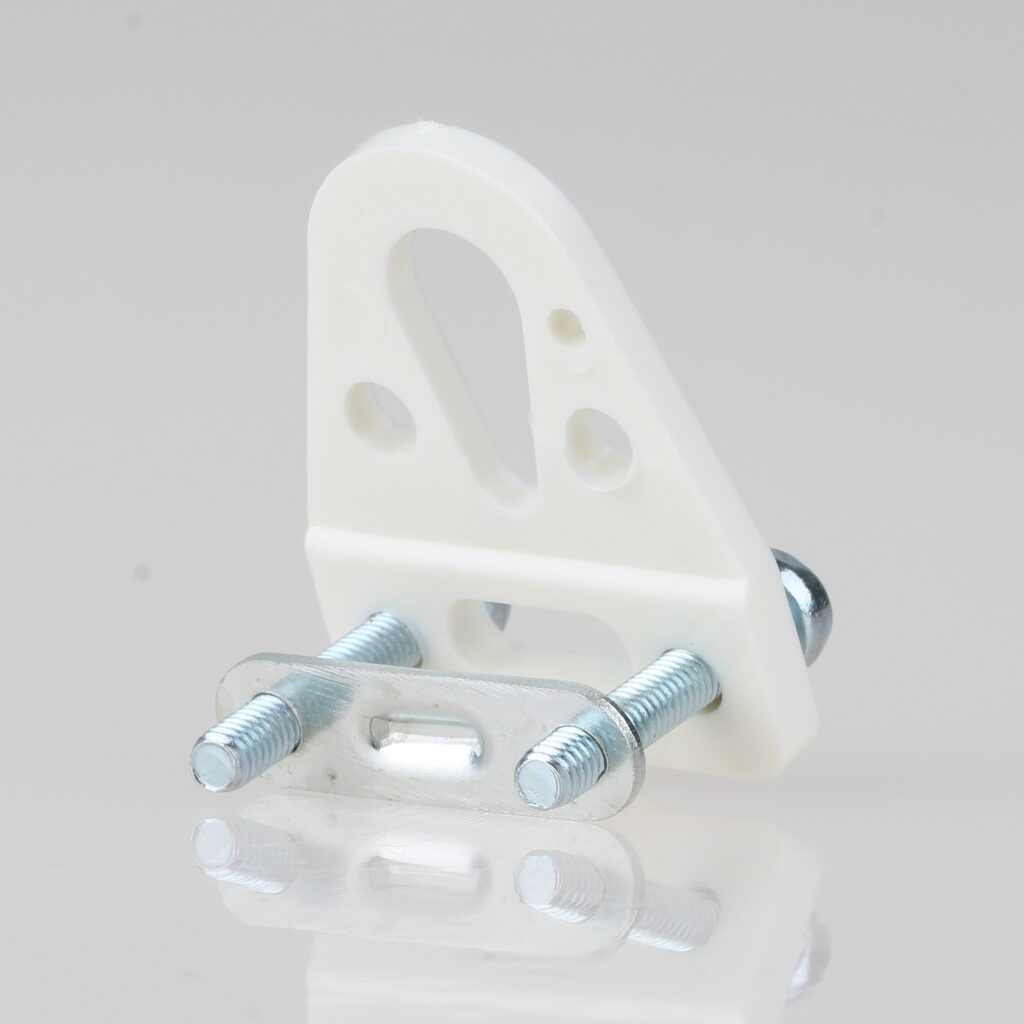

Montage eines professionellen Lampen-Kabelaufhängers:

  • sichere Lastaufnahme
  • langlebige Konstruktion
  • fachgerechte Installation

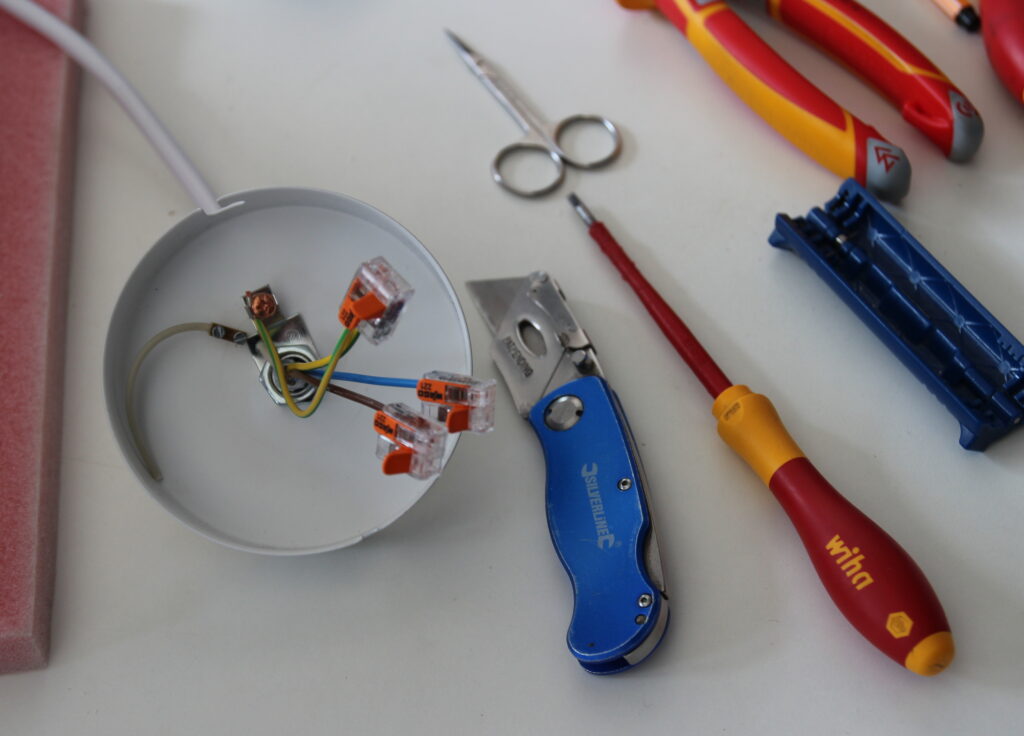

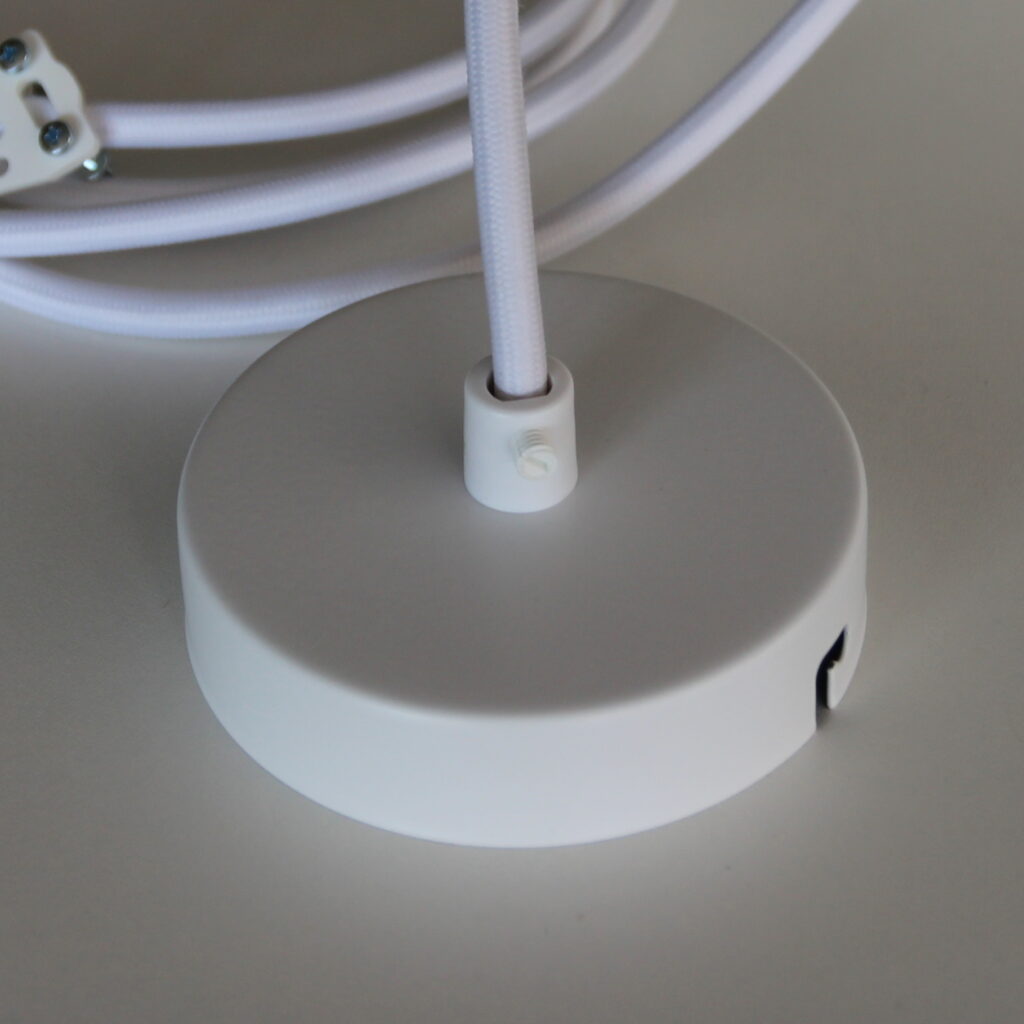

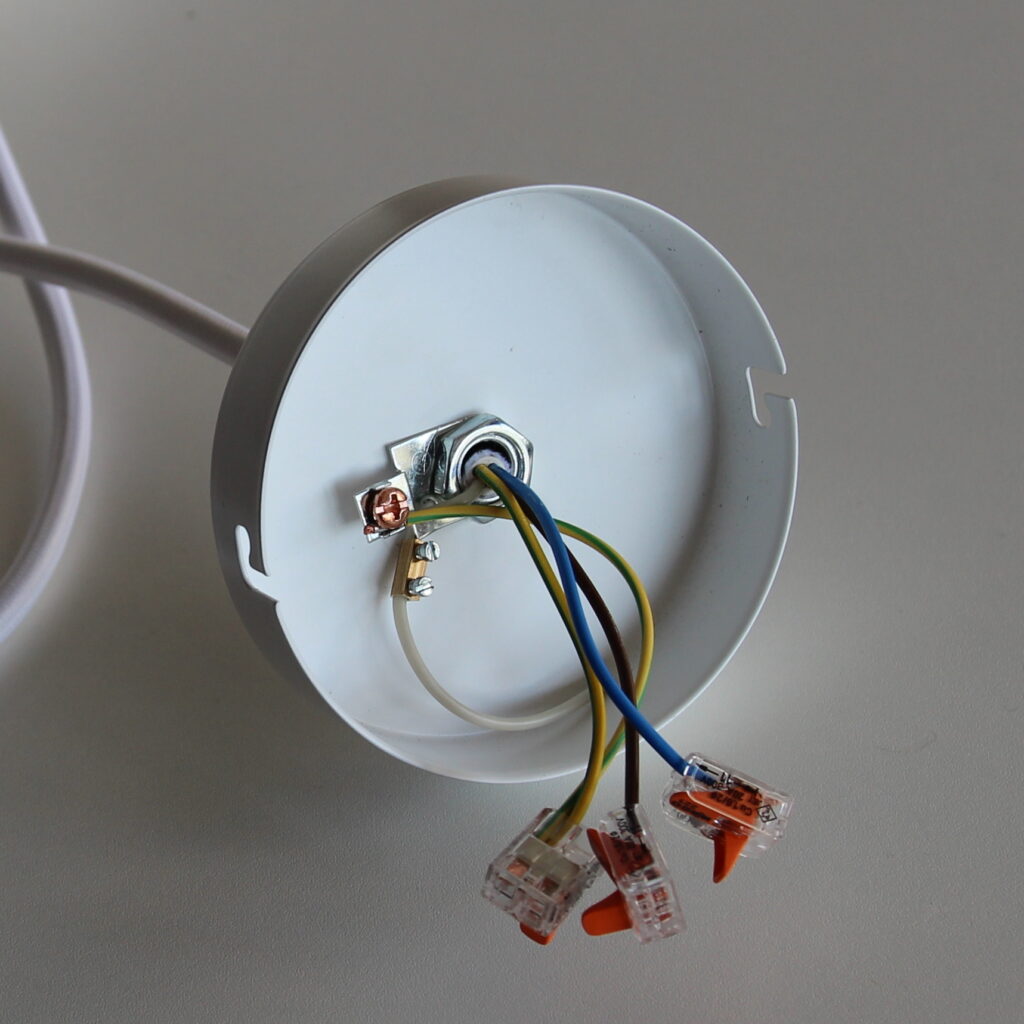

Deckenanschluss mit Baldachin

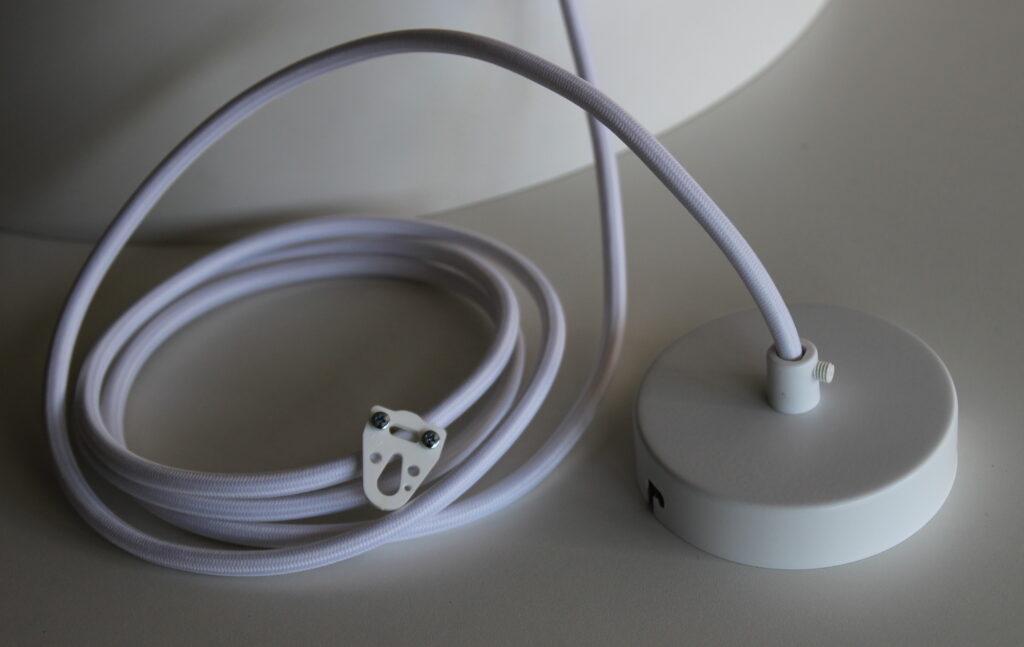

Für den sauberen und sicheren Anschluss an der Decke wurde ein Metall-Baldachin montiert:

  • Farbe: weiß
  • Durchmesser: 100 mm
  • Höhe: 25 mm

Zusätzlich:

  • Anpassung der Bohrung für M13x1 Zugentlastung
  • sichere Fixierung aller Leitungen

Verwendete Materialien aus dem Sortiment von Radio Kölsch Hamburg

  • 4 x E27 Porzellanfassung (Art.-Nr. 2014-1001)
  • 3 m Textilkabel weiß mit Stahlseil (Art.-Nr. 2021-9733)
  • 1 x Deckenbaldachin Metall weiß (Art.-Nr. 2016-3481)
  • 1 x Zugentlastung M13x1 (Art.-Nr. 2014-1660)
  • 1 x Sechskantmutter M13x1 (Art.-Nr. 2014-1497)
  • 2 x Erdungsklemme M13 (Art.-Nr. 2014-1661)
  • 1 x Lampen Kabelaufhänger (Art.-Nr. 2014-1668)
  • 3 x Wagoklemme 2-polig (Art.-Nr. 2015-1825)
  • 2 x Kabelendverbinder (Art.-Nr. 2025-14002)

Arbeitsaufwand

Arbeitszeit unseres Elektroprofis:
ca. 2 Stunden

Ergebnis der Reparatur

Nach Abschluss aller Arbeiten konnte die Leuchte:

  • sicher montiert werden
  • technisch einwandfrei betrieben werden
  • optisch im Originalzustand erhalten bleiben

Die abschließende Sicherheitsprüfung wurde erfolgreich durchgeführt.

Fazit

Dieses Projekt zeigt deutlich:

Gerade bei schweren Pendelleuchten ist die Kombination aus Mechanik und Elektrik entscheidend.

Wichtige Punkte:

  • Tragfähigkeit der Aufhängung
  • Zustand der Verkabelung
  • Qualität der Komponenten
  • fachgerechte Ausführung
