Kaiser Idell Tischlampe neu verkabeln – so funktioniert es

Veröffentlicht am von

In diesem Beitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg zeigen wir Ihnen anhand eines Praxisbeispiels, wie eine Kaiser Idell Tischlampe fachgerecht neu verkabelt wird.

Diese Designklassiker sind technisch anspruchsvoll aufgebaut und stellen im Lampenbau eine besondere Herausforderung dar – insbesondere durch den engen Lampenhals und die Kombination aus Metallgehäuse und Schaltertechnik.

Ausgangssituation

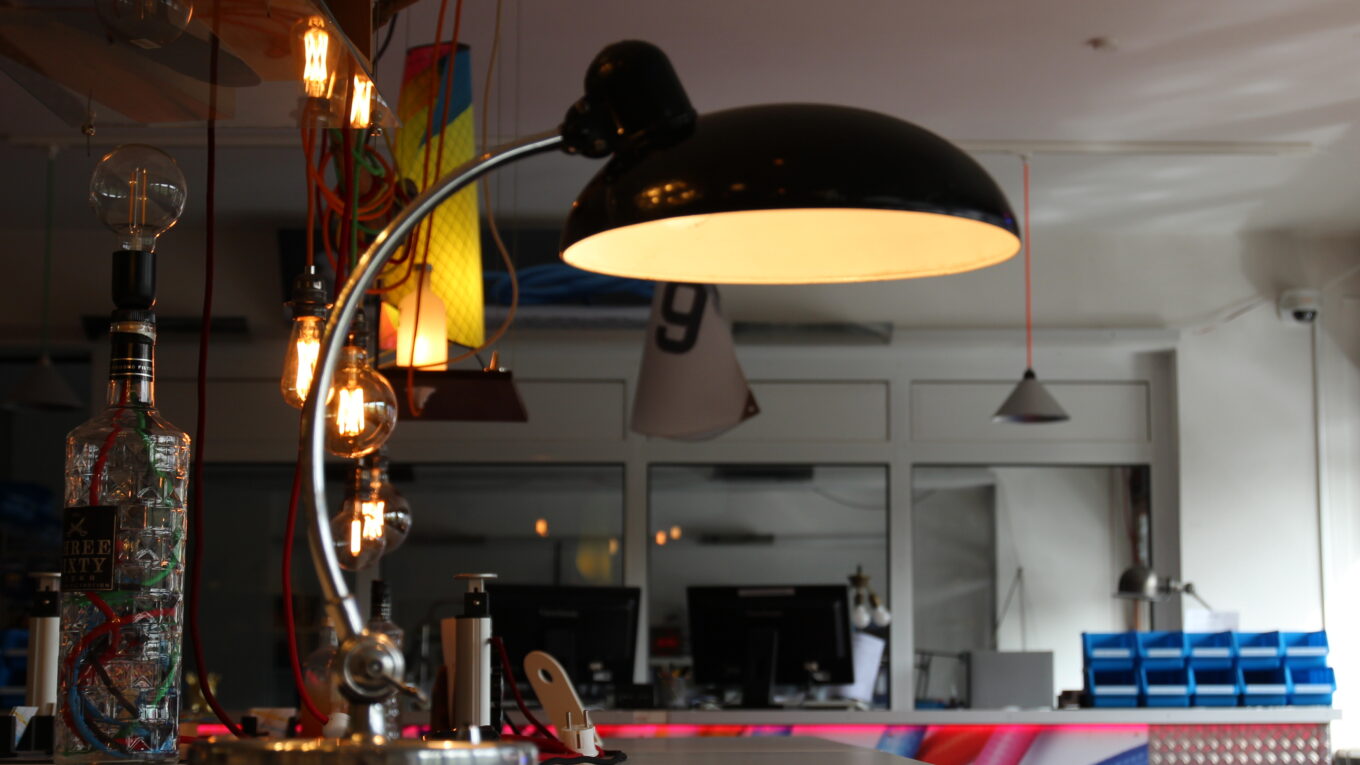

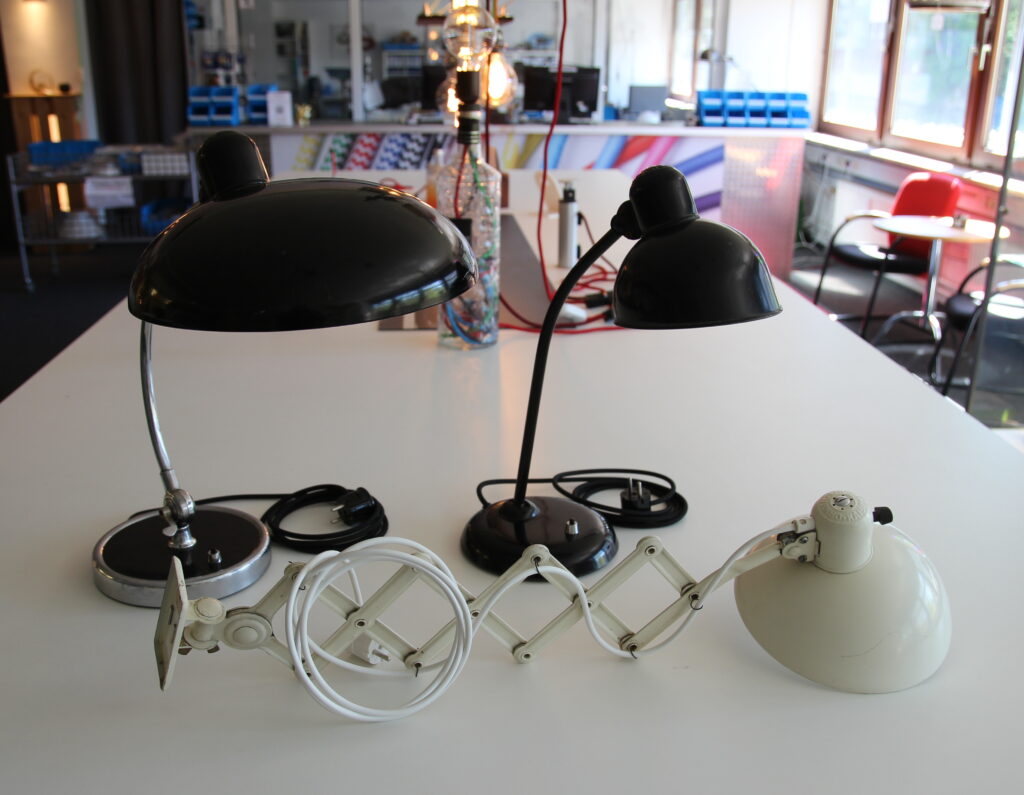

Unser Kunde brachte mehrere Kaiser Idell Lampen zur Überarbeitung. In diesem Beitrag konzentrieren wir uns auf eine schwarze Tischlampe.

Typische Gründe für eine Neuverkabelung:

  • alte oder unsachgemäß erneuerte Leitungen
  • fehlende Erdung
  • defekte oder falsche Bauteile

Analyse: Typische Fehler bei alten Lampen

Gerade bei bereits „reparierten“ Lampen treten häufig Fehler auf.

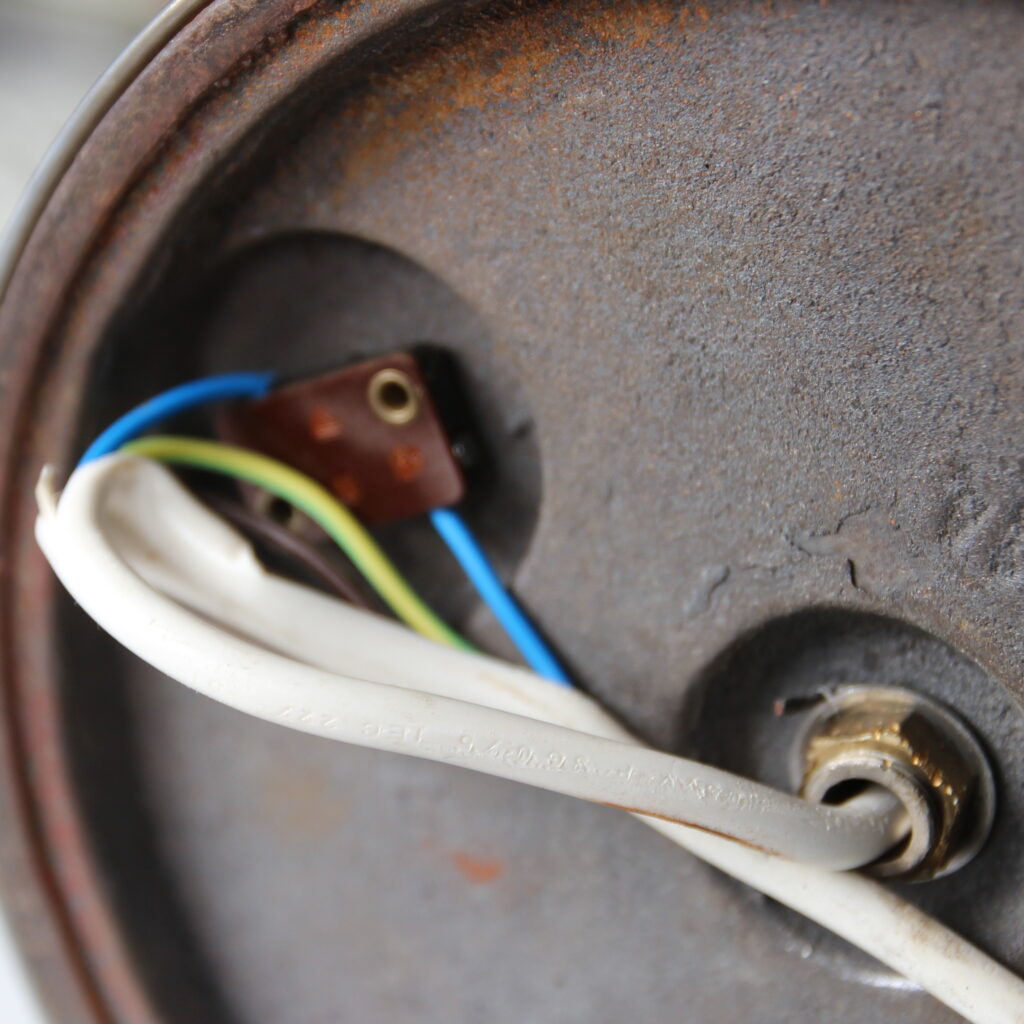

Fehlerhafte Verdrahtung

  • Neutralleiter (blau) wurde geschaltet statt Phase (braun)
  • unsaubere Leitungsführung

Grundregel im Lampenbau:
Immer wird der Leiter (braun) geschaltet.

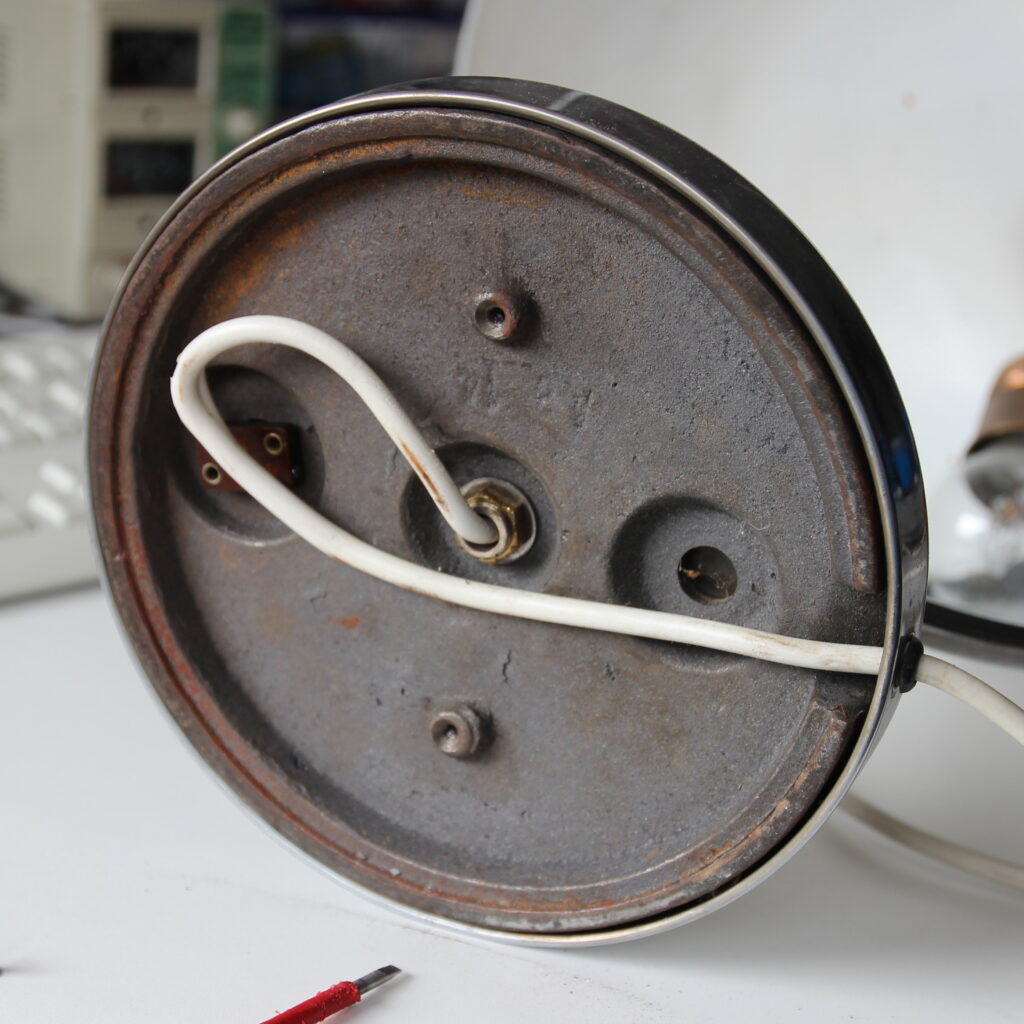

Fehlende Zugentlastung

Das Kabel war:

  • direkt durch das Gehäuse geführt
  • nicht gegen Herausziehen gesichert

Das kann zu Kabelbrüchen und Kurzschlüssen führen.

Fehlende Erdung

Bei Metalllampen zwingend erforderlich:

  • Schutzleiter (grün-gelb) muss angeschlossen sein
  • Gehäuse muss leitend verbunden werden

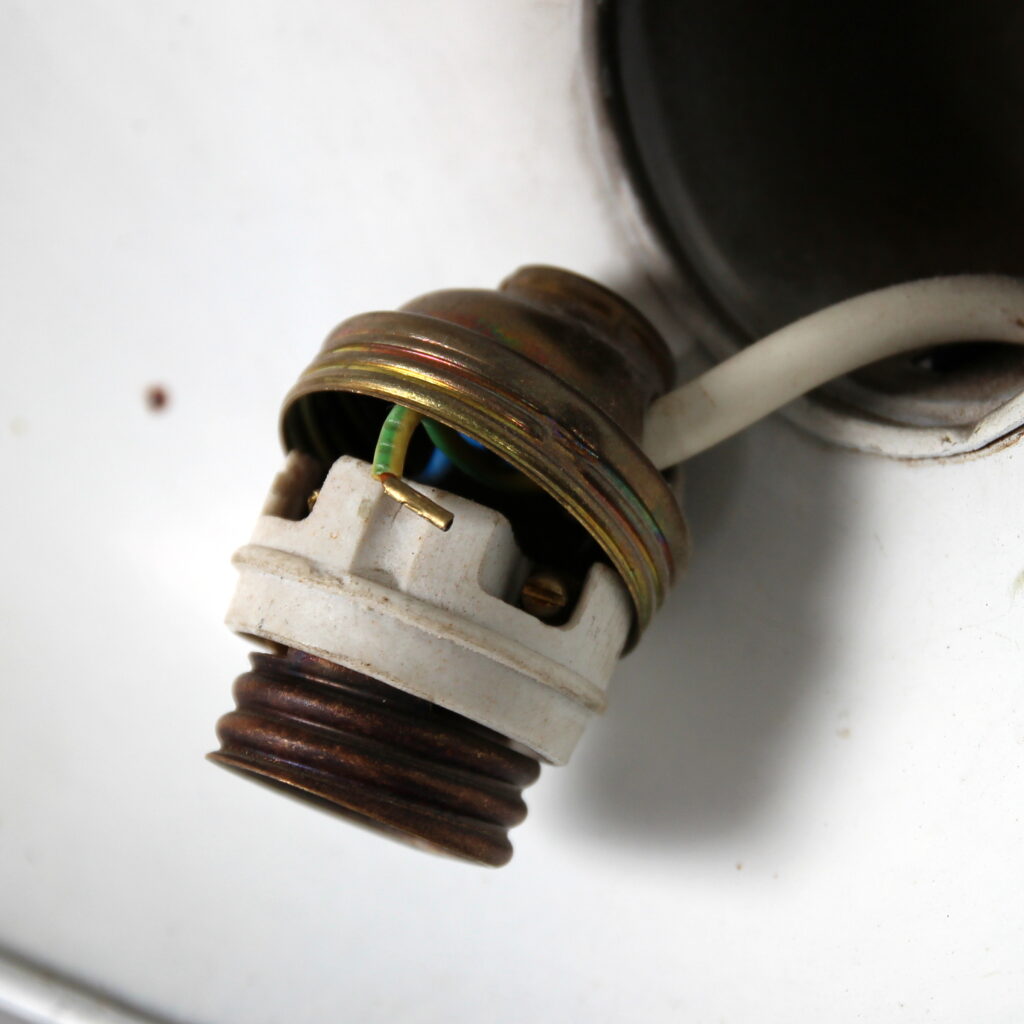

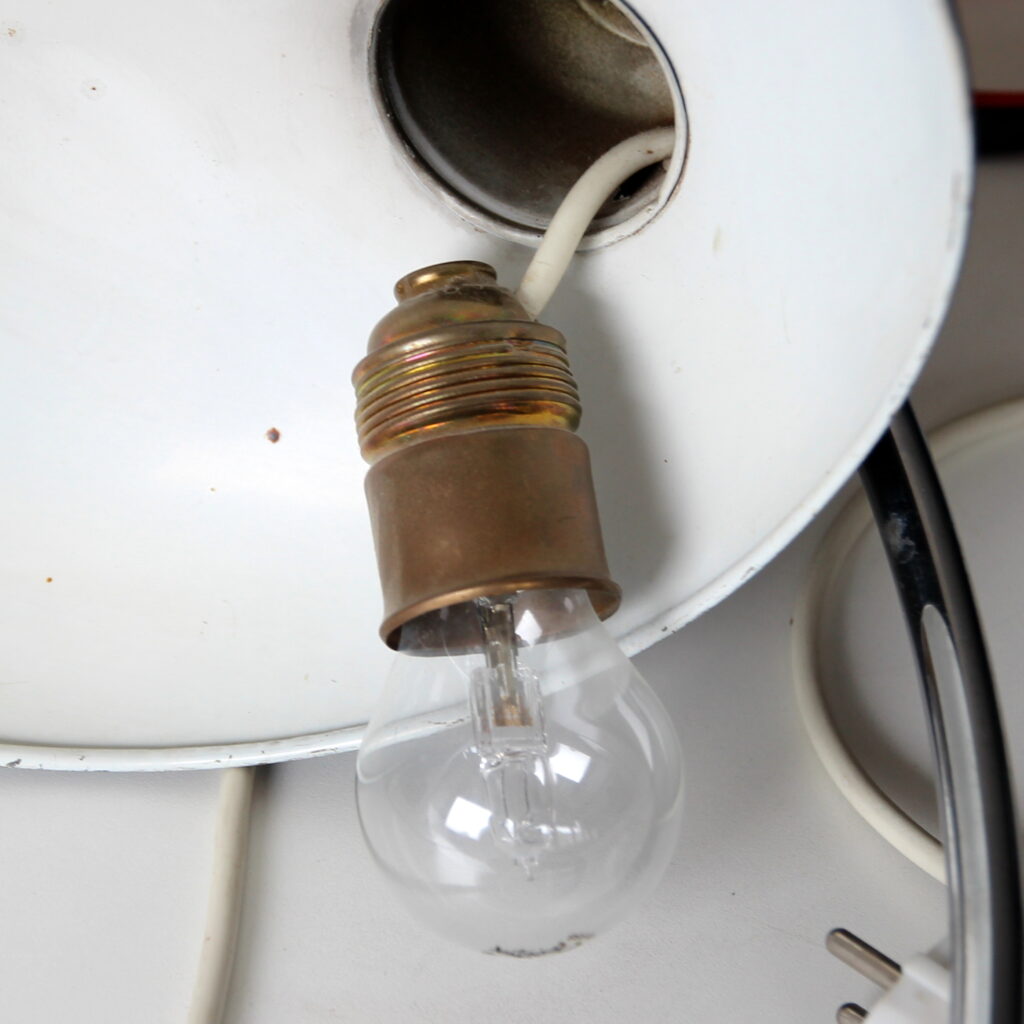

Ungeeignete Lampenfassung

Die verbaute Fassung hatte mehrere Nachteile:

  • kein Schutzleiteranschluss
  • keine Mantelsperre
  • mechanisch instabil

Neuaufbau der Elektrik – Schritt für Schritt

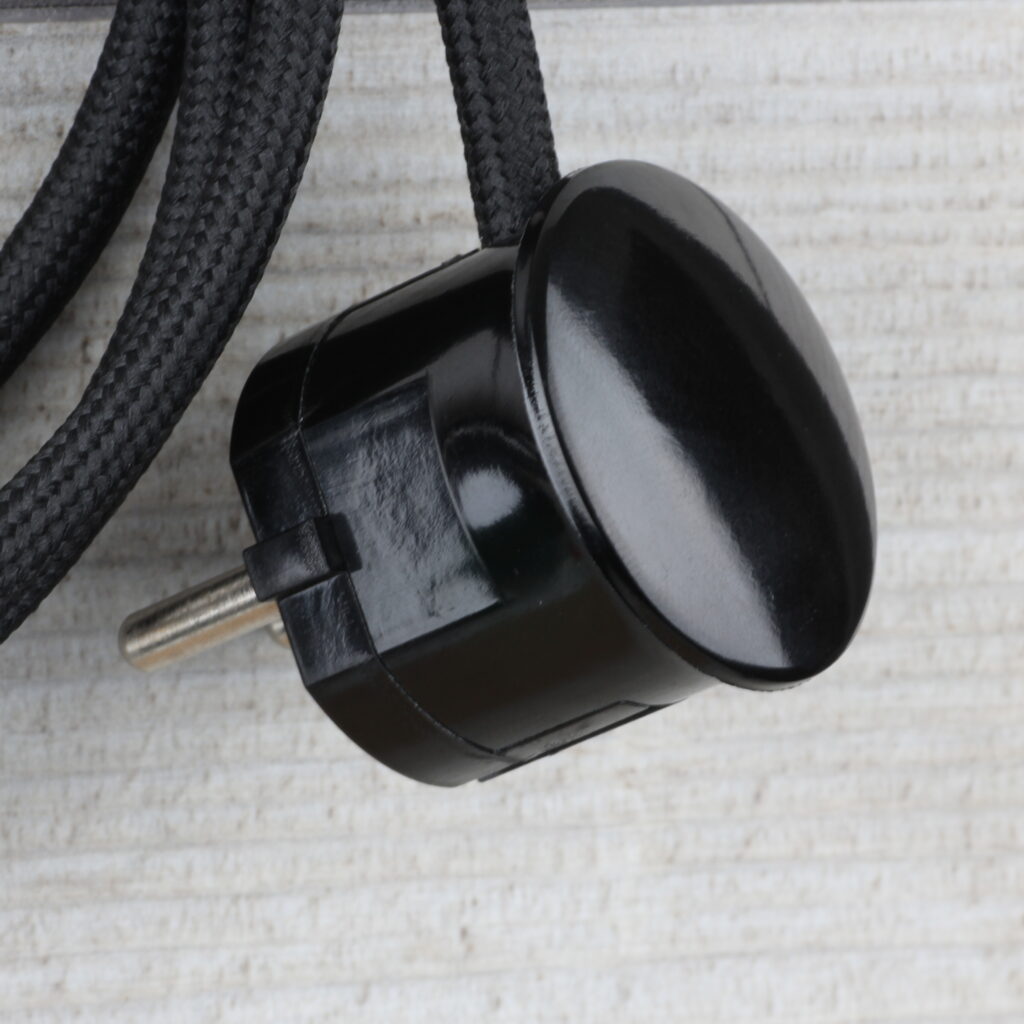

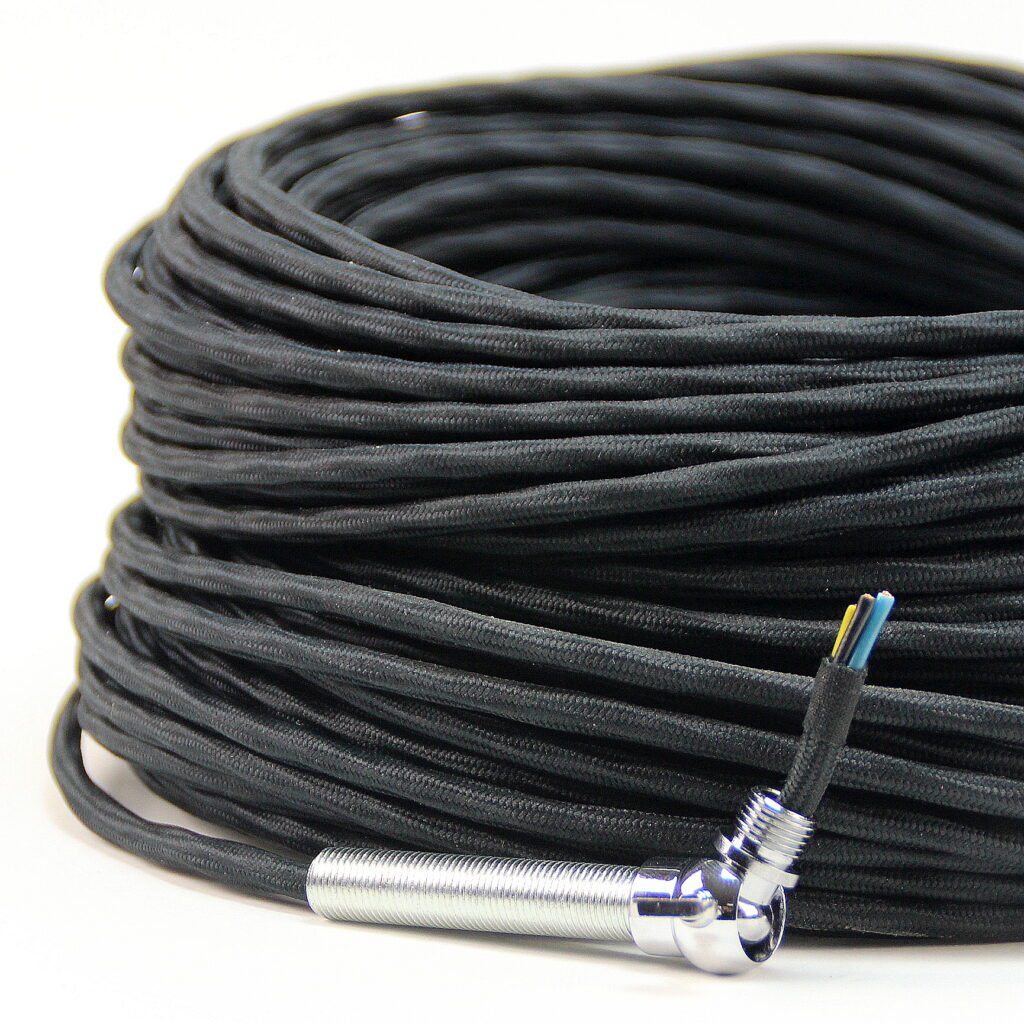

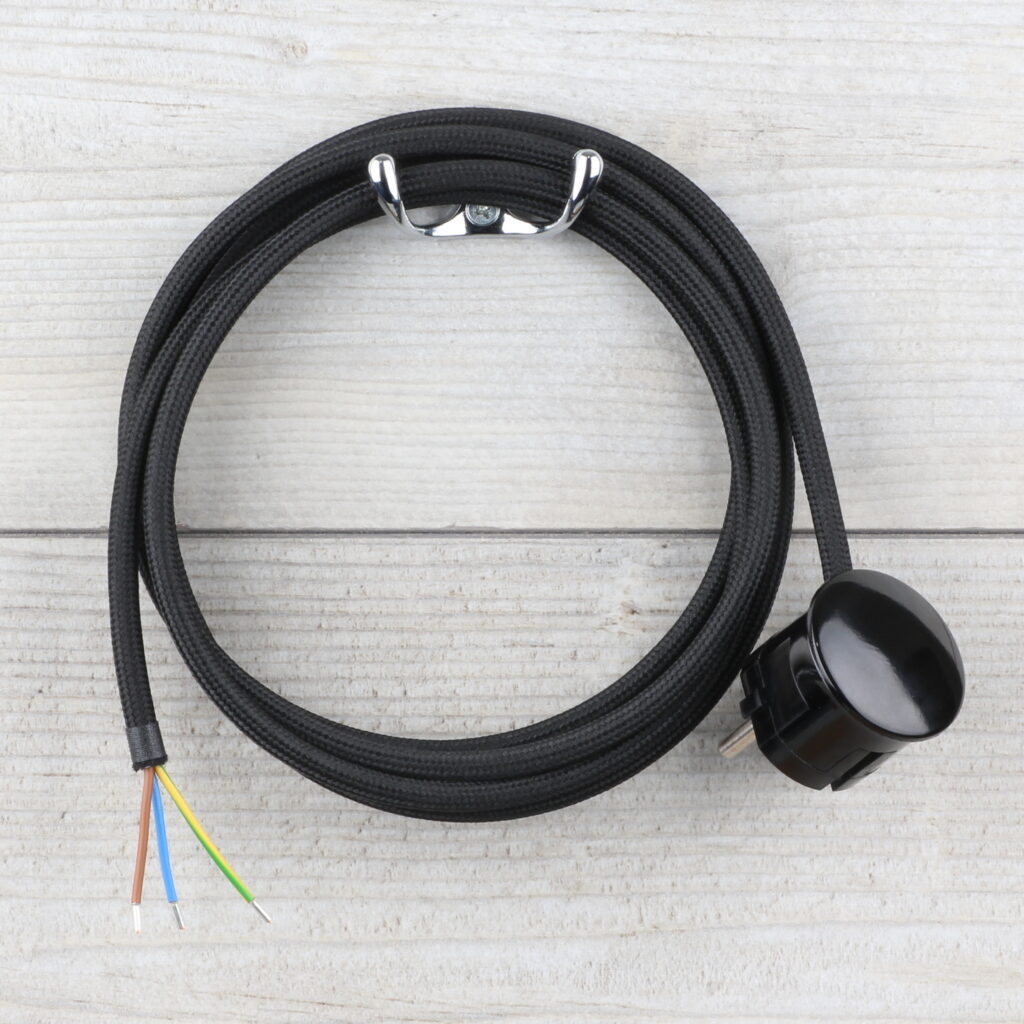

1. Auswahl der richtigen Anschlussleitung

Verwendet wurde:

Warum 3-adrig?

  • ermöglicht Erdung
  • erhöht die Sicherheit

2. Innenverkabelung im Lampenhals

Besonderheit bei Kaiser Idell:

  • sehr enge Rohrführung

Daher notwendig:

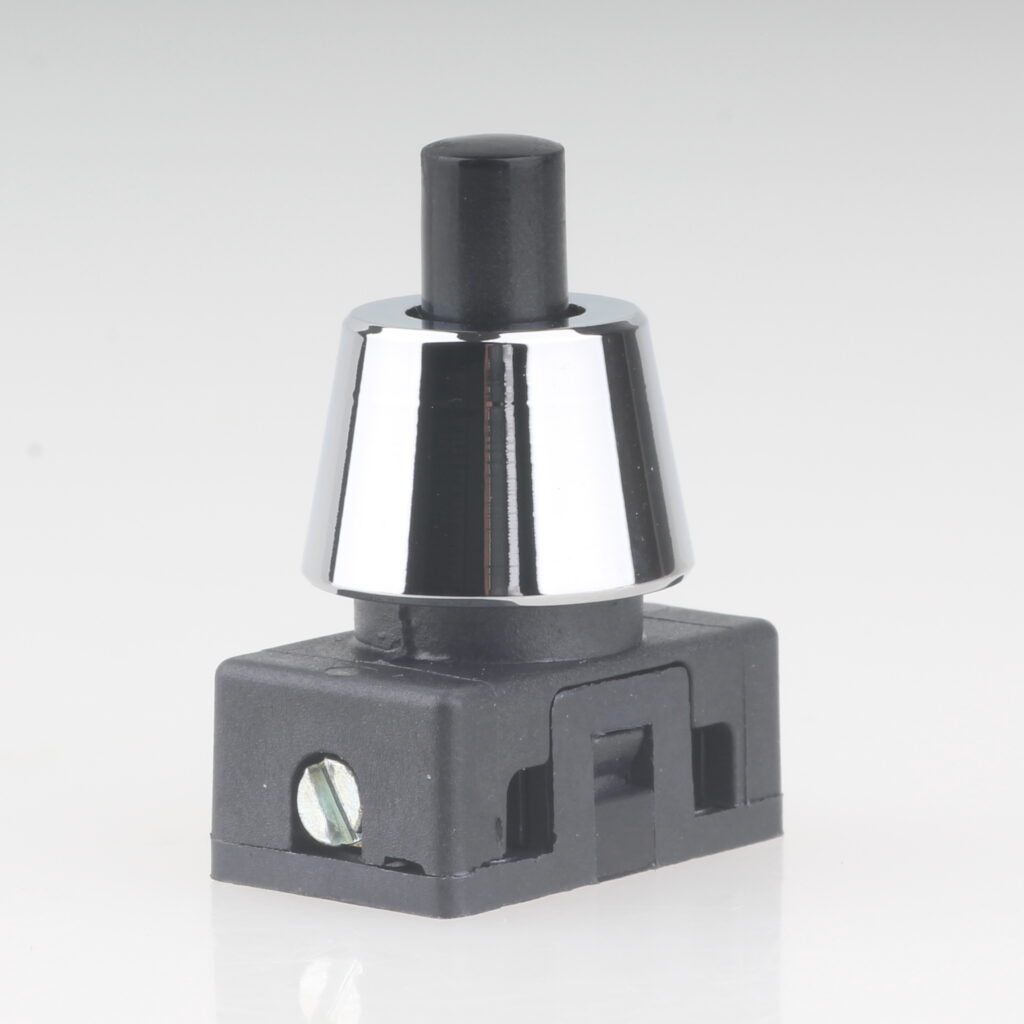

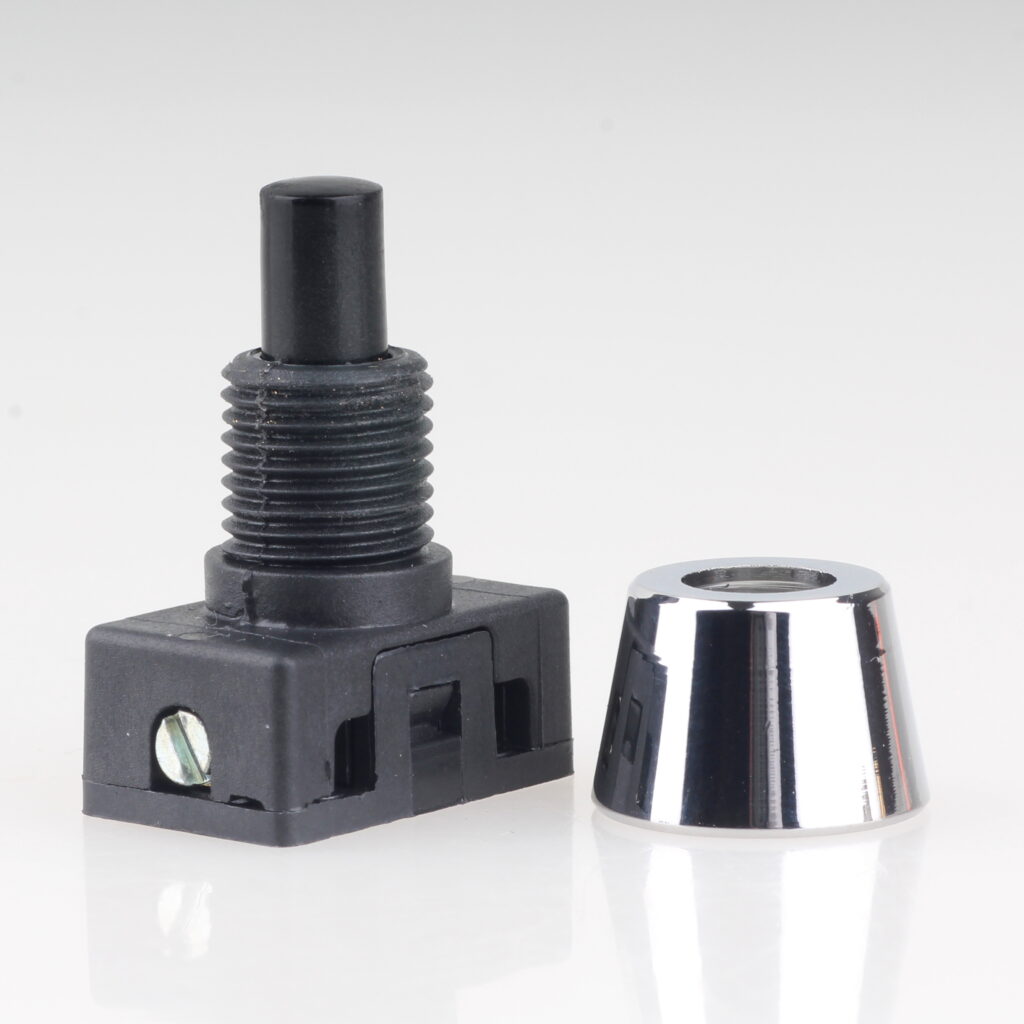

3. Schalter richtig anschließen

Wichtig im Lampenbau für Einbau-Druckschalter:

  • Phase (braun) wird geschaltet
  • Neutralleiter (blau) direkt geführt

Falsche Verdrahtung ist eine häufige Fehlerquelle.

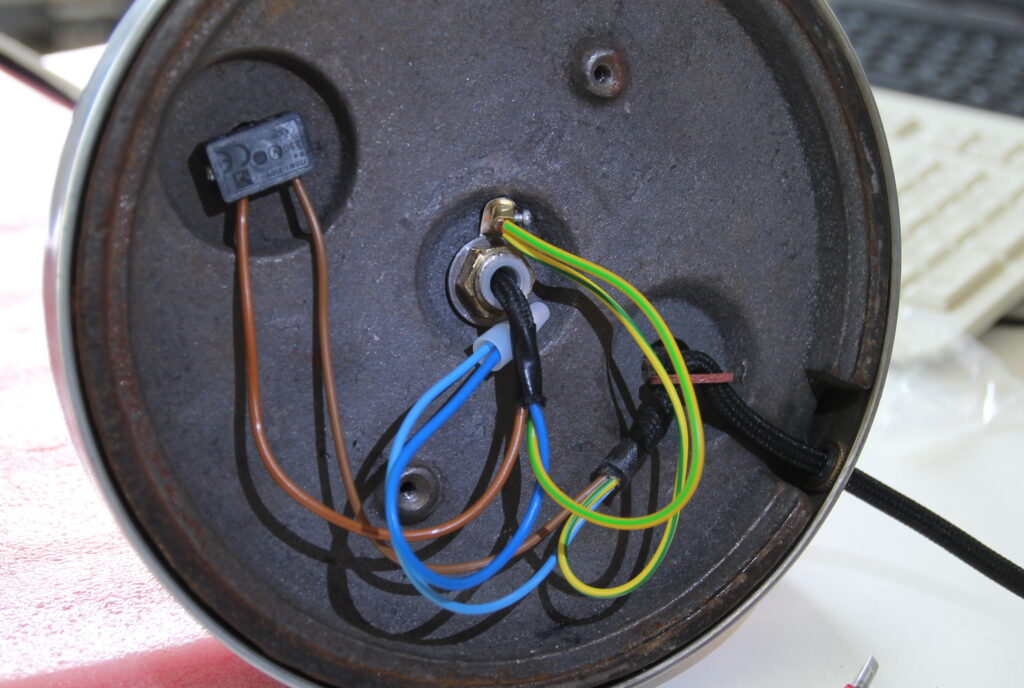

4. Erdung herstellen

Umsetzung:

  • Erdungsklemme am Gewinde des Lampenhalses
  • sichere Verbindung zum Metallgehäuse

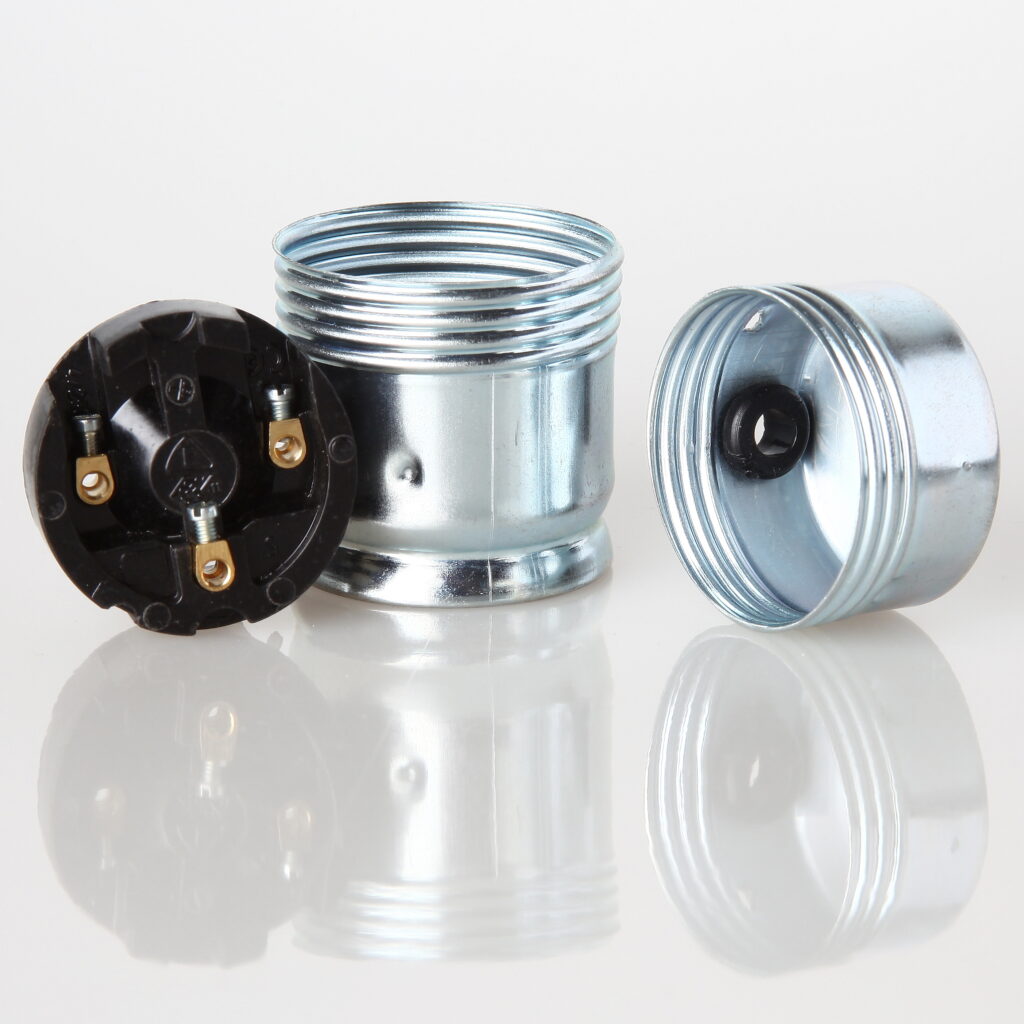

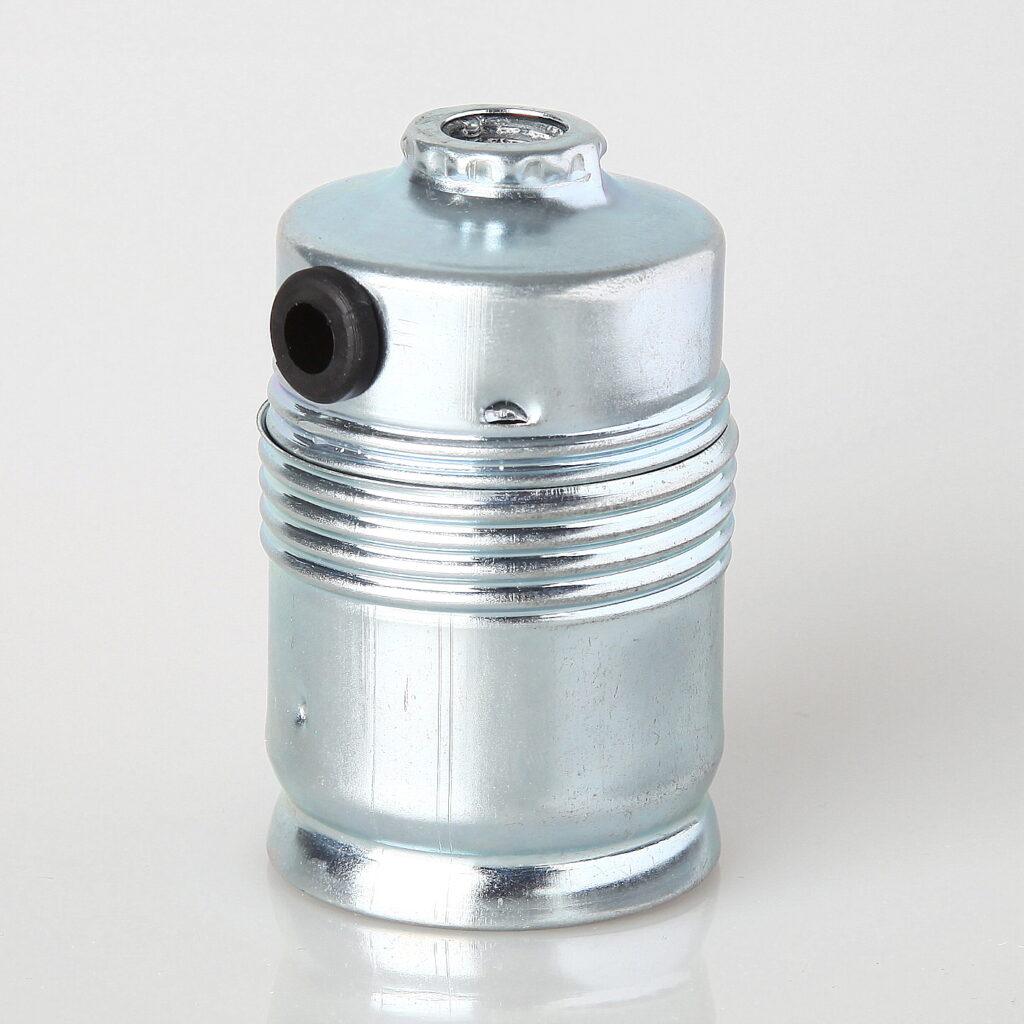

5. Neue Lampenfassung montieren

Da Originalteile oft nicht verfügbar sind:

  • Verwendung moderner Metallfassung
  • mit Schutzleiteranschluss
  • seitlicher Kabelausgang mit Tülle

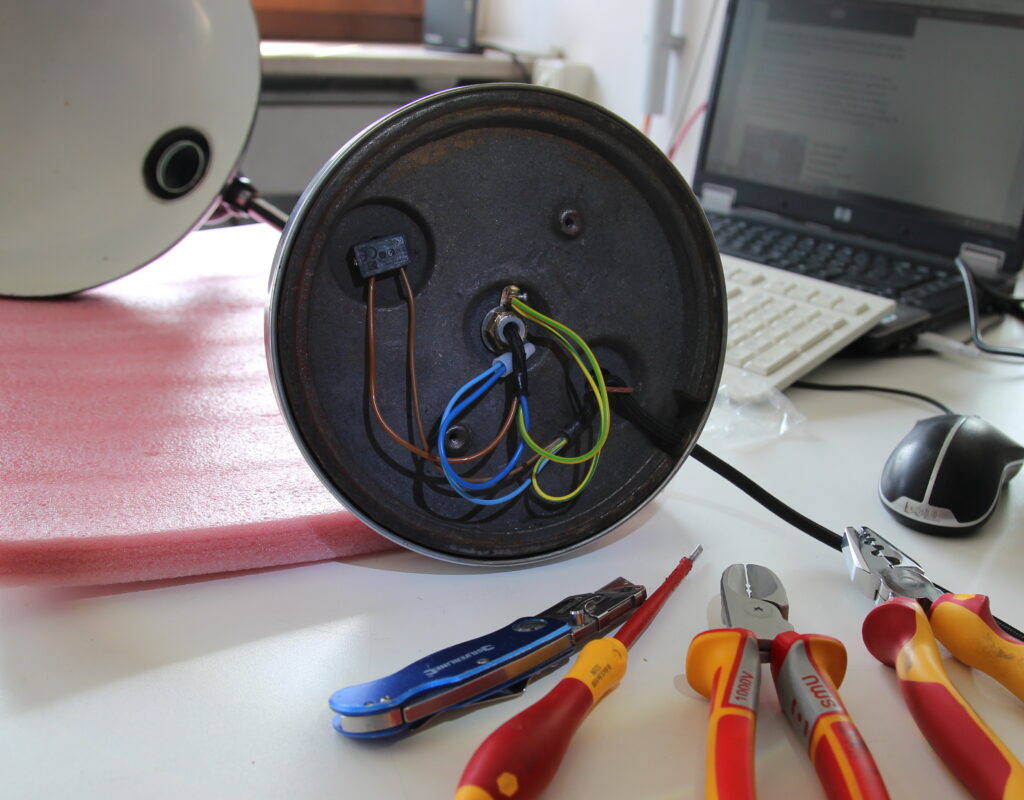

6. Sichere Verbindungstechnik

Alle Verbindungen wurden:

  • mit Kabelendverbindern verpresst
  • sauber isoliert

Warum wichtig?

  • verhindert Kontaktprobleme
  • schützt vor Hitzeentwicklung

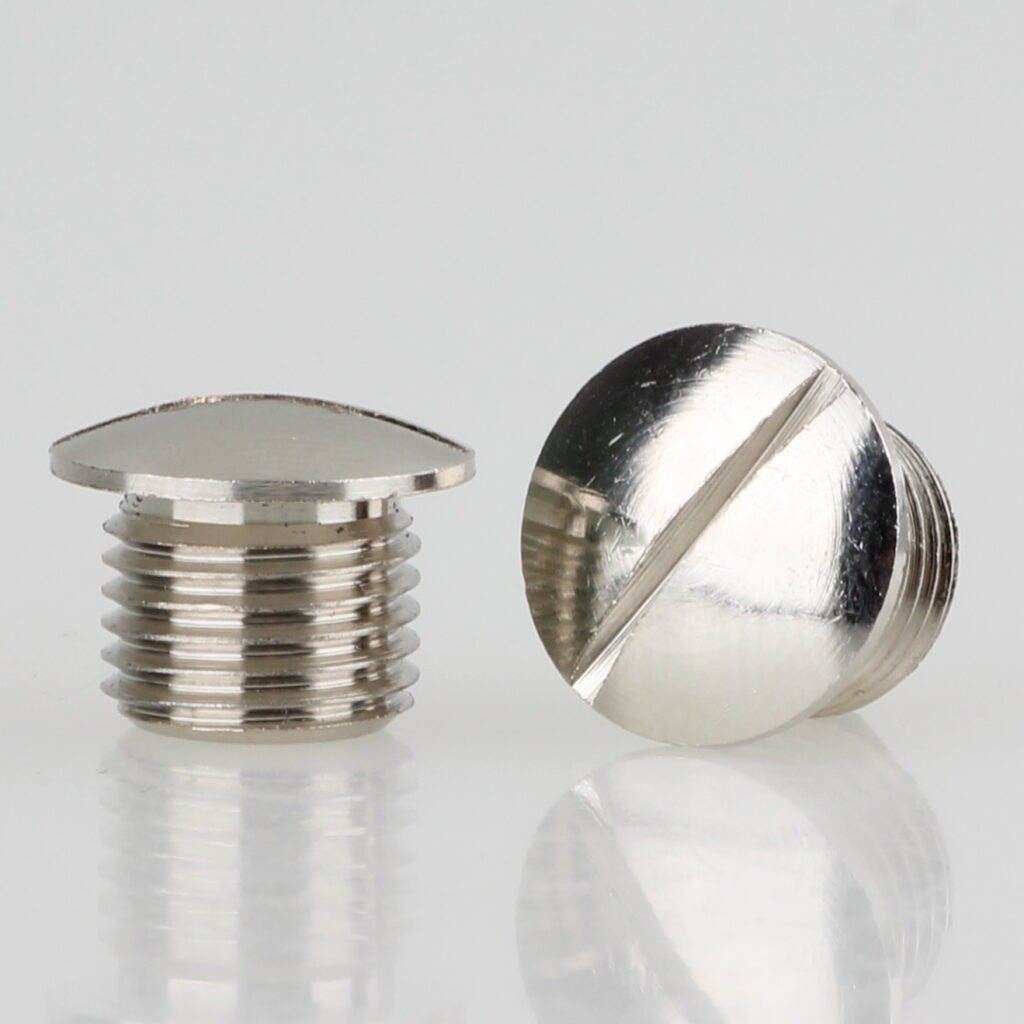

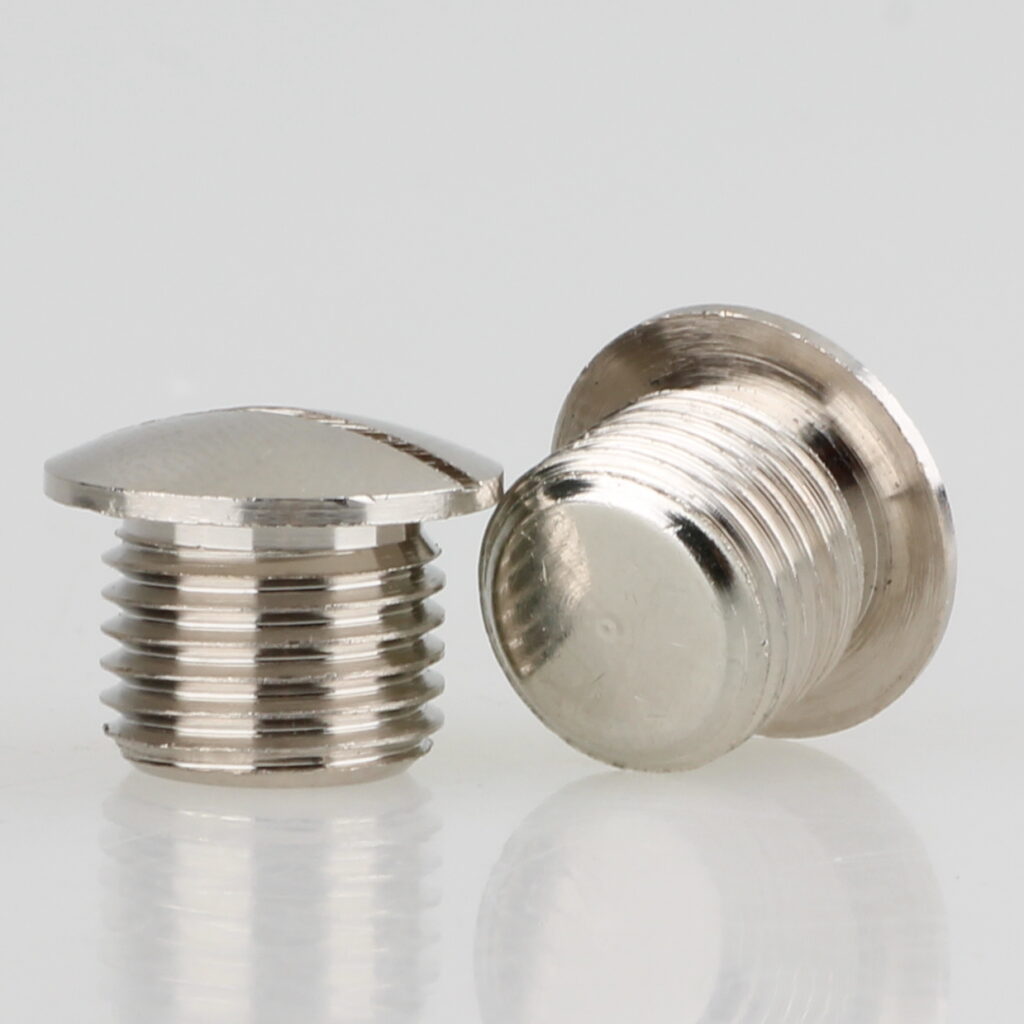

7. Mechanische Details

Ergänzt wurden:

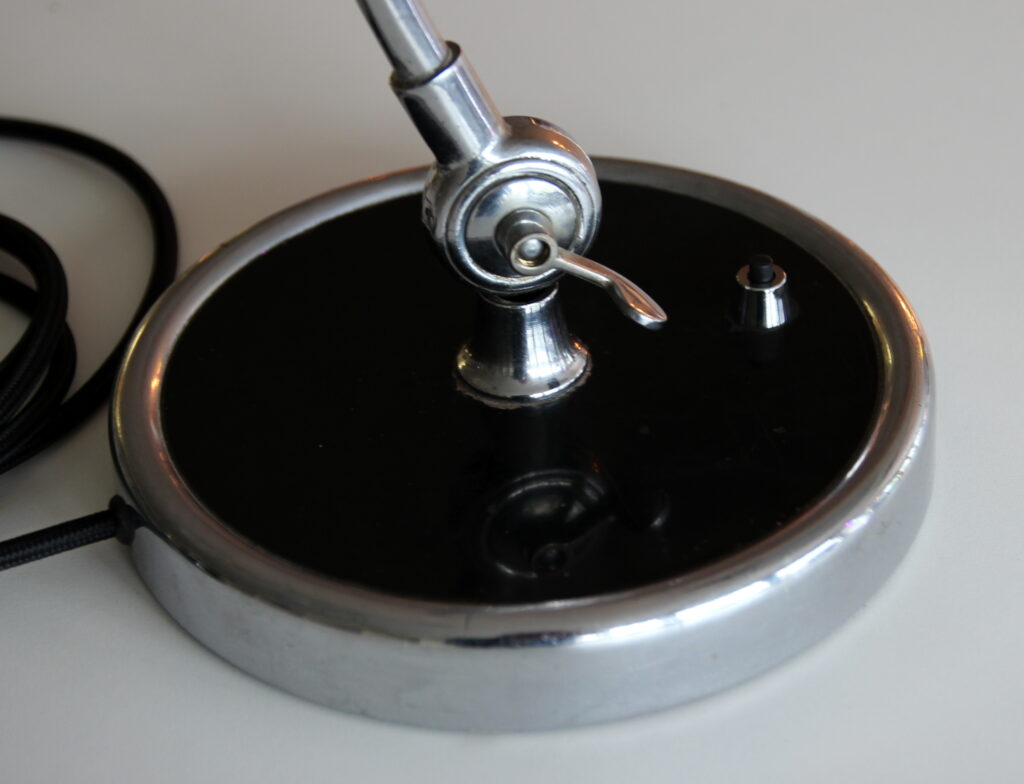

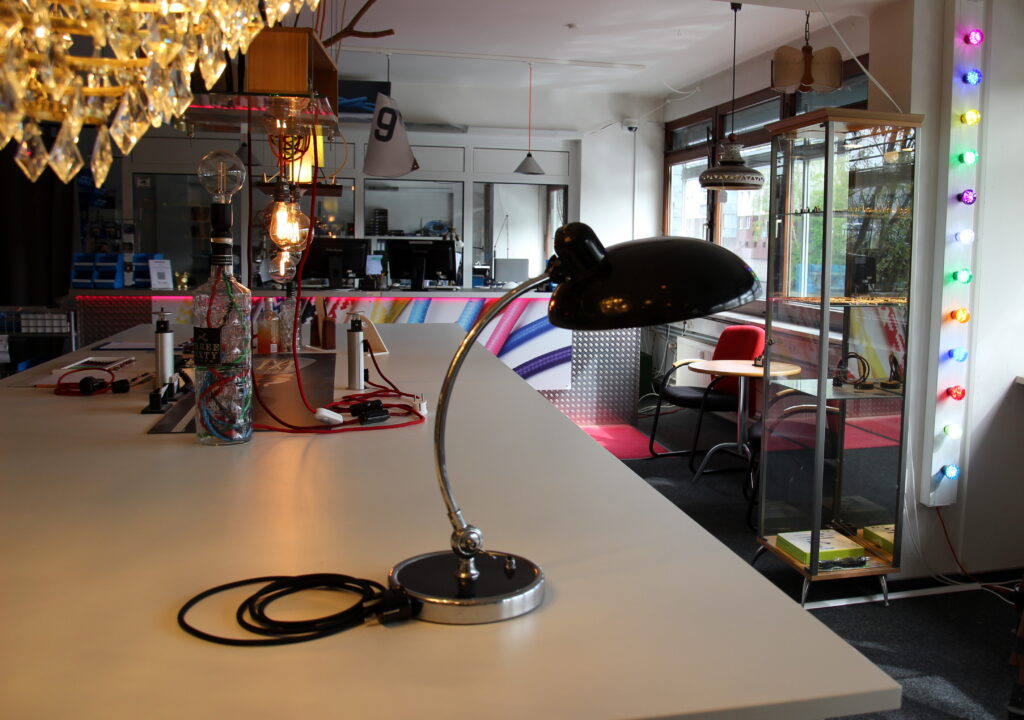

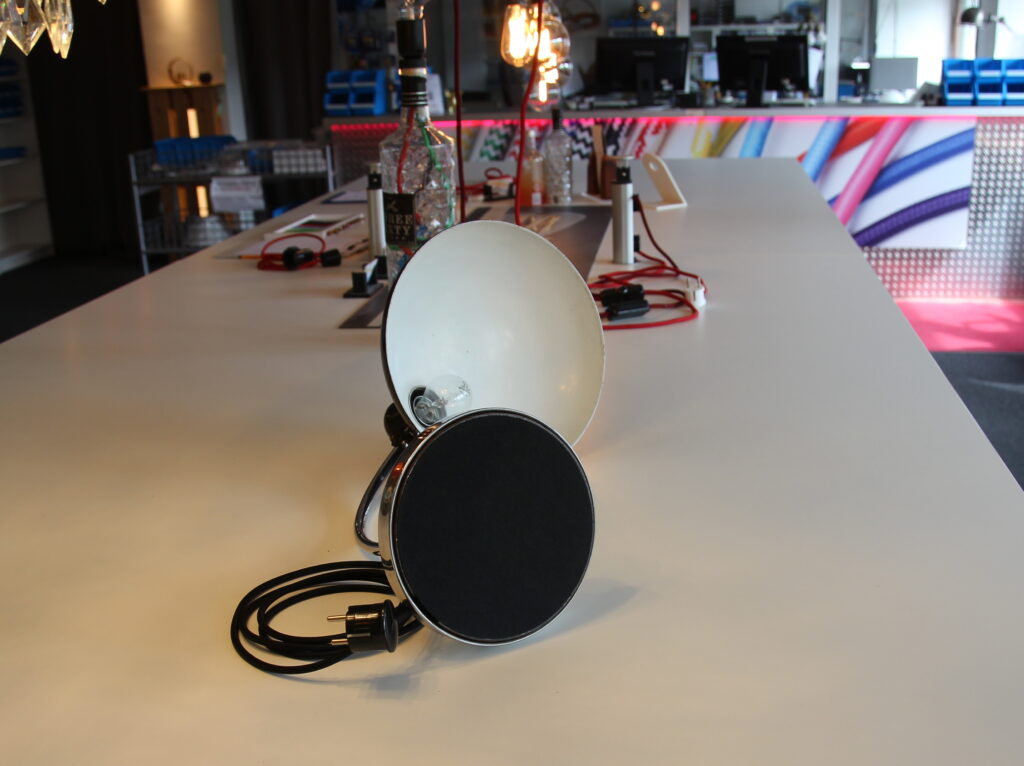

Ergebnis

Nach der Neuverkabelung:

  • sichere elektrische Funktion
  • korrekte Erdung
  • stabile mechanische Befestigung
  • originalgetreues Erscheinungsbild

Tipps für den Lampenbau

Wenn Sie selbst Lampen überarbeiten möchten:

  • immer 3-adrige Kabel bei Metalllampen verwenden
  • keine verzinnten Kabelenden einsetzen
  • Aderendhülsen oder Verbinder nutzen
  • auf Zugentlastung achten

Fazit

Die Neuverkabelung einer Kaiser Idell Tischlampe zeigt sehr gut:

  • wie wichtig saubere Verdrahtung ist
  • wie entscheidend die richtige Materialwahl ist
  • wie komplex scheinbar einfache Lampen aufgebaut sind
