Neuverkabelung eines 6-armigen Kronleuchters mit Kristallbehang

Veröffentlicht am von

In diesem Blogbeitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg berichten wir über die fachgerechte Neuverkabelung eines klassischen Kronleuchters aus Messing mit Kristallbehang.

Unser Kunde übergab uns diesen 6-armigen Kronleuchter mit der Bitte, die vorhandene Elektrik zu überprüfen und bei Bedarf vollständig zu erneuern.

Herausforderung Kronleuchter – jede Lampe ist anders

Aus unserer langjährigen Erfahrung wissen wir:
Kein Kronleuchter gleicht dem anderen.

Typische Herausforderungen sind:

  • sehr enge Kabeldurchführungen
  • unterschiedliche Gewindesysteme
  • schwer zugängliche Verteiler
  • individuelle Konstruktionen

Eine Neuverkabelung ist daher immer eine anspruchsvolle Aufgabe und sollte ausschließlich von erfahrenen Fachkräften durchgeführt werden.

Technische Daten des Kronleuchters

  • 6-armiger Kronleuchter
  • Material: Messing
  • Durchmesser: ca. 50 cm
  • Höhe: ca. 60 cm
  • 6 x E14 Lampenfassungen
  • dekorativer Kristallbehang

Befund der Sicherheitsprüfung

Nach unserer routinemäßigen Überprüfung stellten wir mehrere sicherheitsrelevante Mängel fest.

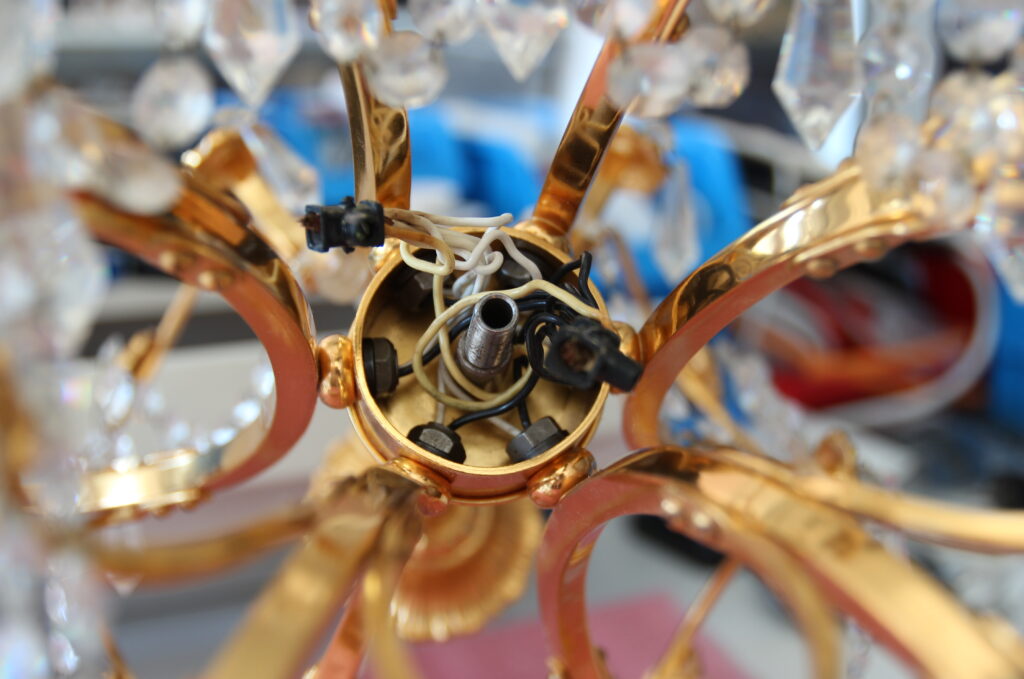

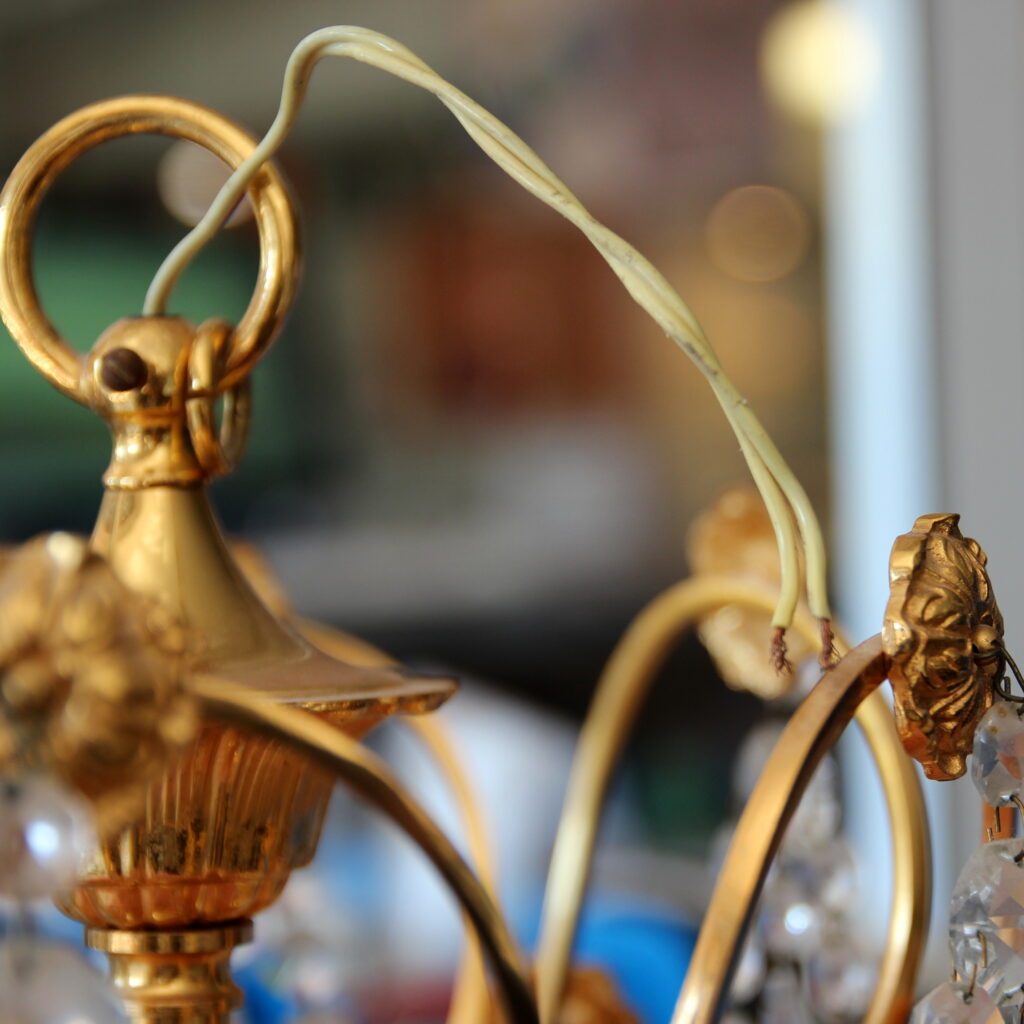

Alte und unsachgemäße Verkabelung

Die vorhandene Verkabelung wies erhebliche Mängel auf:

  • keine normgerechte Farbkennung
  • verhärtete und spröde Isolierung
  • fehlende Aderendhülsen
  • zu lange abisolierte Kabelenden

Zusätzlich:

  • unsachgemäße Verbindungen mit Isolierband
  • Einsatz von Lüsterklemmen im Verteiler
  • unsaubere Kontaktstellen

Diese Kombination stellt ein erhebliches Sicherheitsrisiko dar.

Maßnahme:

  • vollständiger Austausch aller elektrischen Leitungen

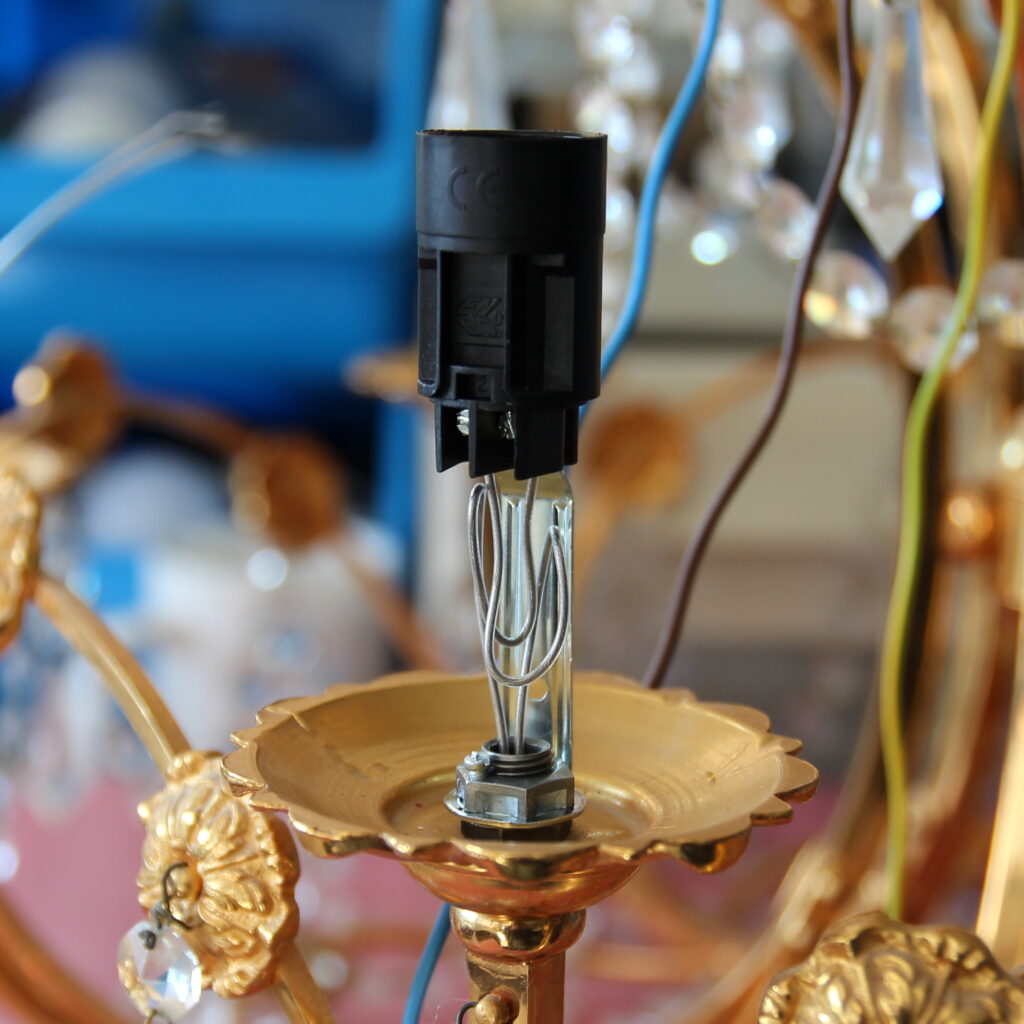

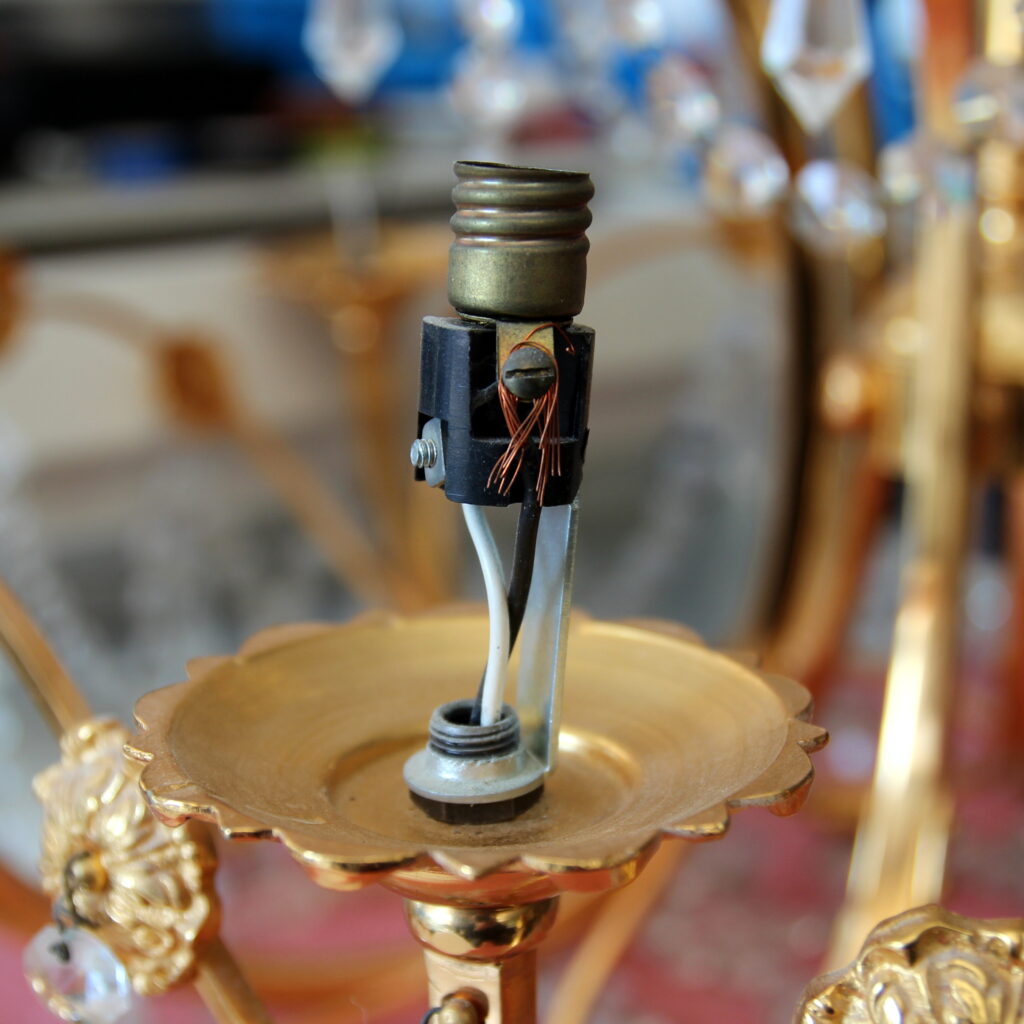

Veraltete E14 Lampenfassungen

Die vorhandenen Fassungen waren:

  • mechanisch verschlissen
  • ohne Berührungsschutz
  • teilweise brüchig

Gefahr:

  • Stromschlag beim Leuchtmittelwechsel

Lösung:

Fehlende Erdung

Das Metallgehäuse des Kronleuchters war nicht geerdet.

Risiko:

  • gefährliche Berührungsspannung im Fehlerfall

Unsere Lösung:

  • fachgerechte Erdung (Schutzleiter grün-gelb) im Verteiler
  • sichere Verbindung zum Gehäuse

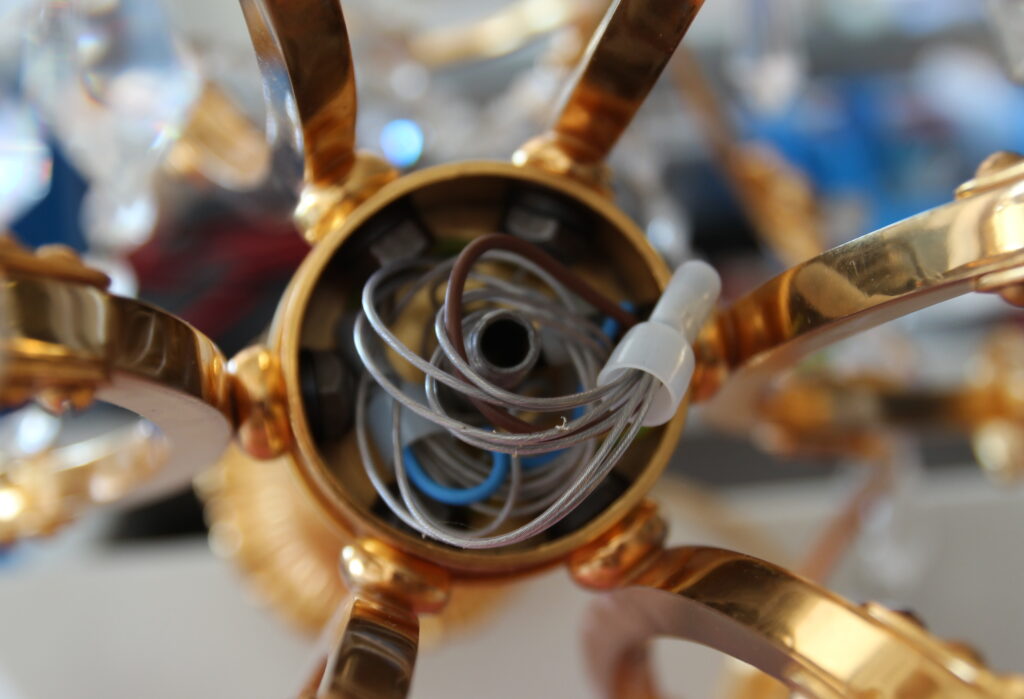

Neuverkabelung des Verteilers

Im zentralen Verteiler treffen alle Leitungen zusammen:

  • insgesamt 12 Einzeladern

Umsetzung:

  • Verwendung von Kabelendverbindern
  • fachgerechtes Verpressen
  • sichere Isolation aller Verbindungen

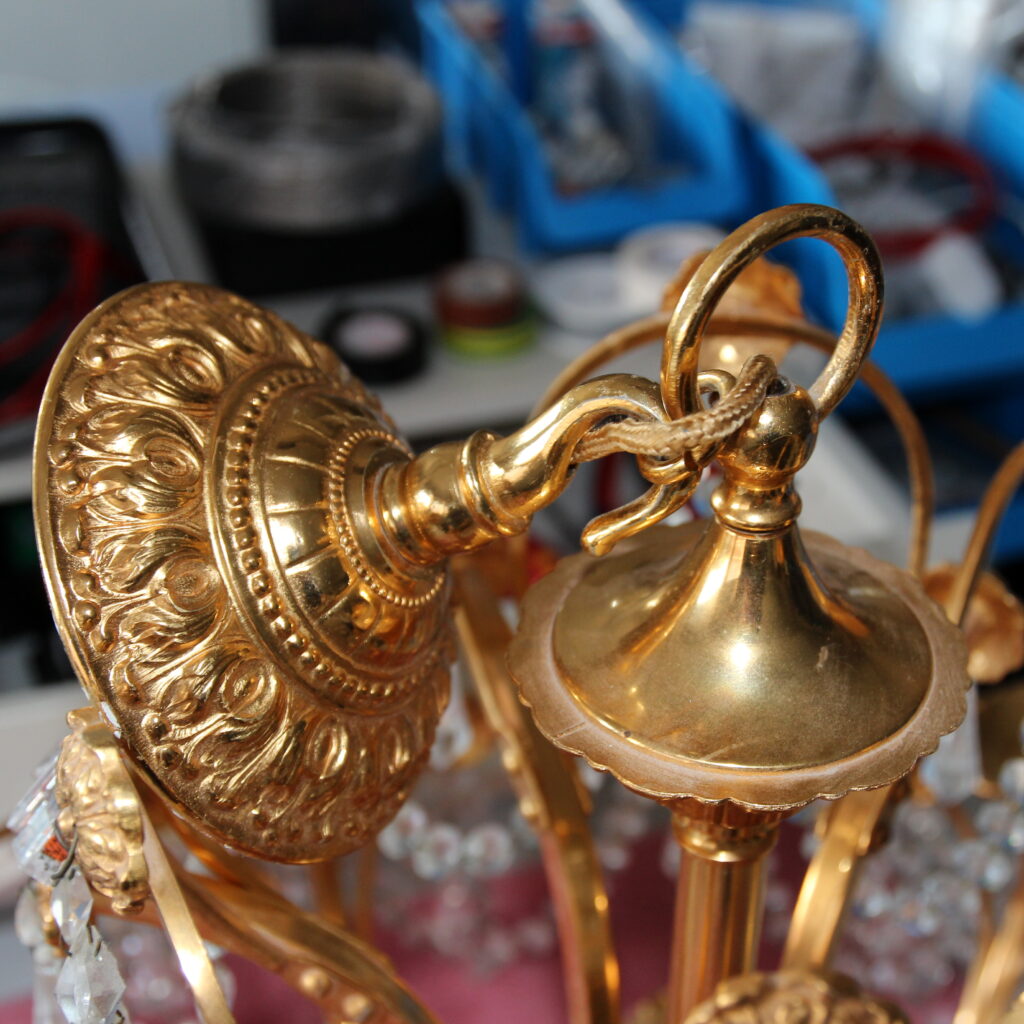

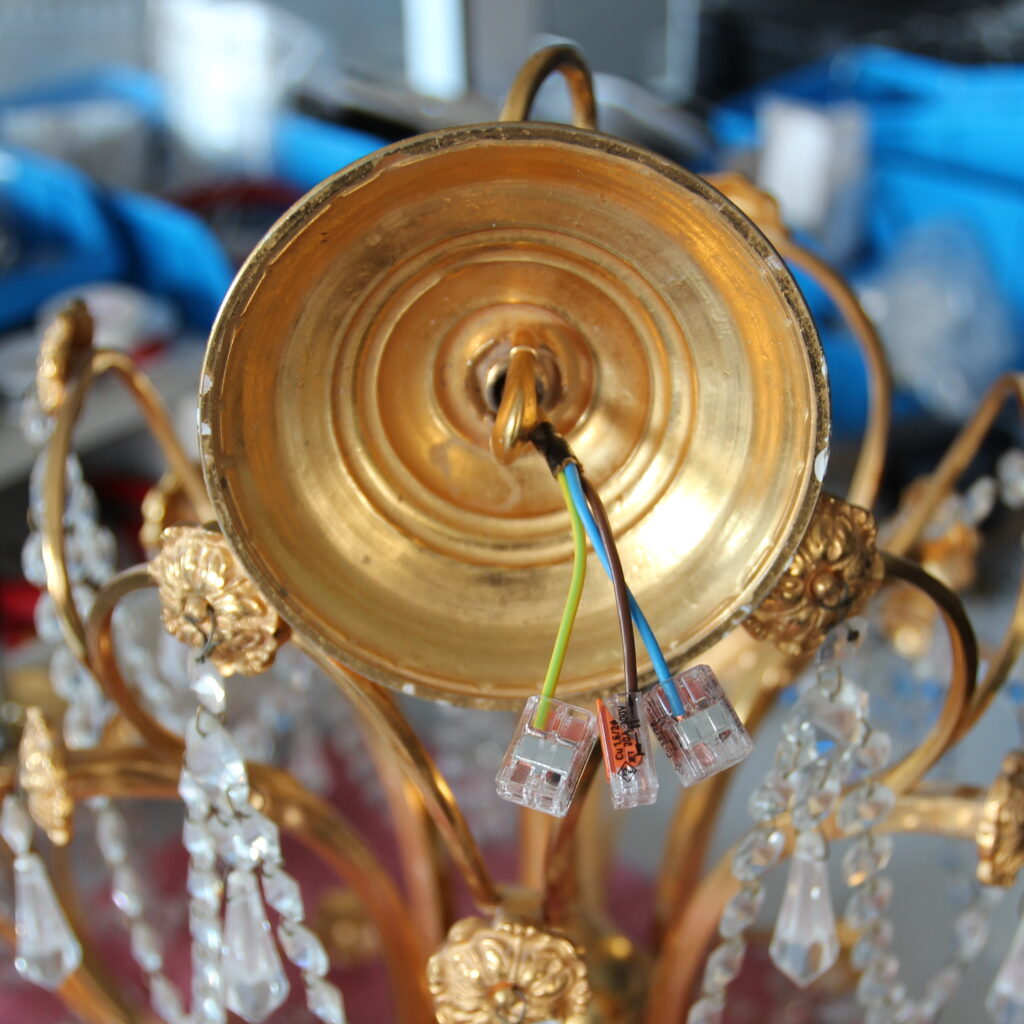

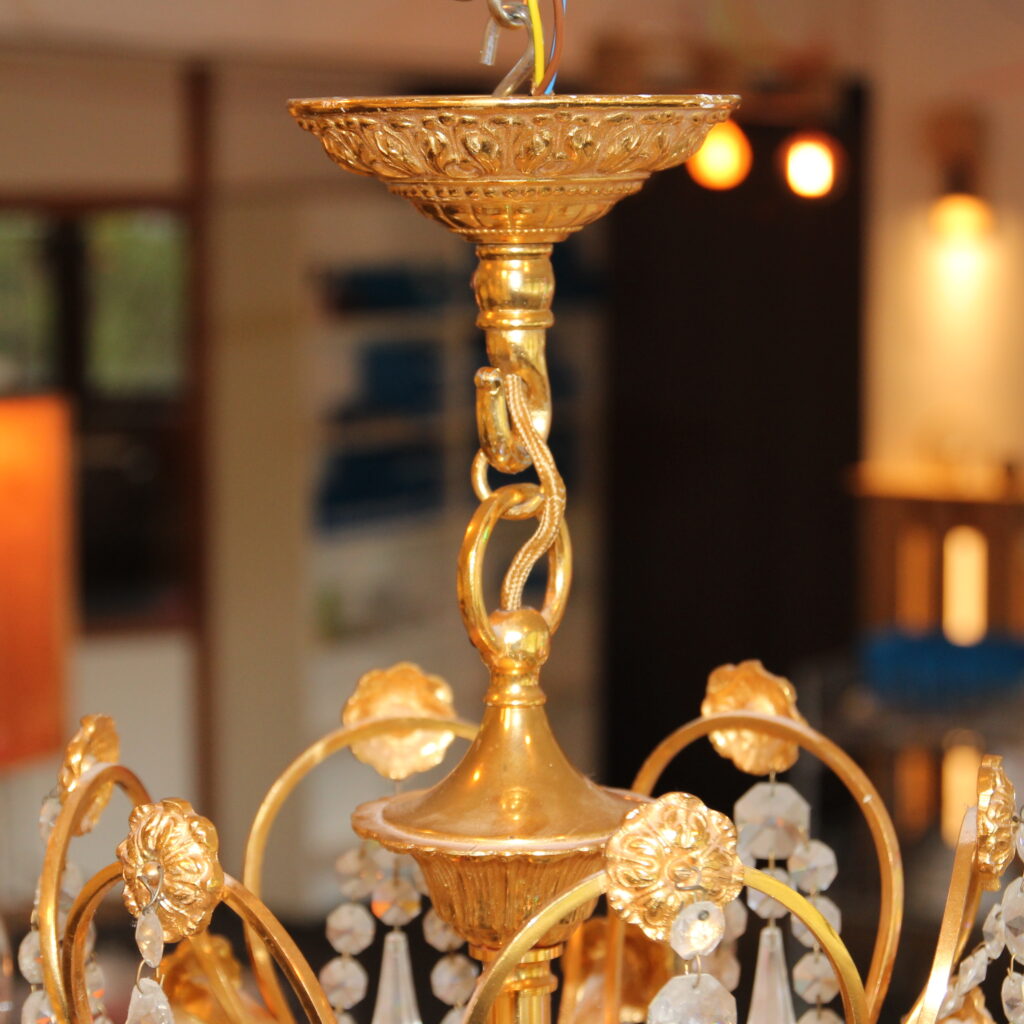

Anschlussleitung zum Deckenanschluss

Für die Verbindung zur Decke wurde verwendet:

Diese Leitung wurde durch das Pendelrohr zum Baldachin geführt.

Verwendete Materialien

Arbeitsaufwand

Arbeitszeit unseres Elektroprofis:
ca. 5 Stunden

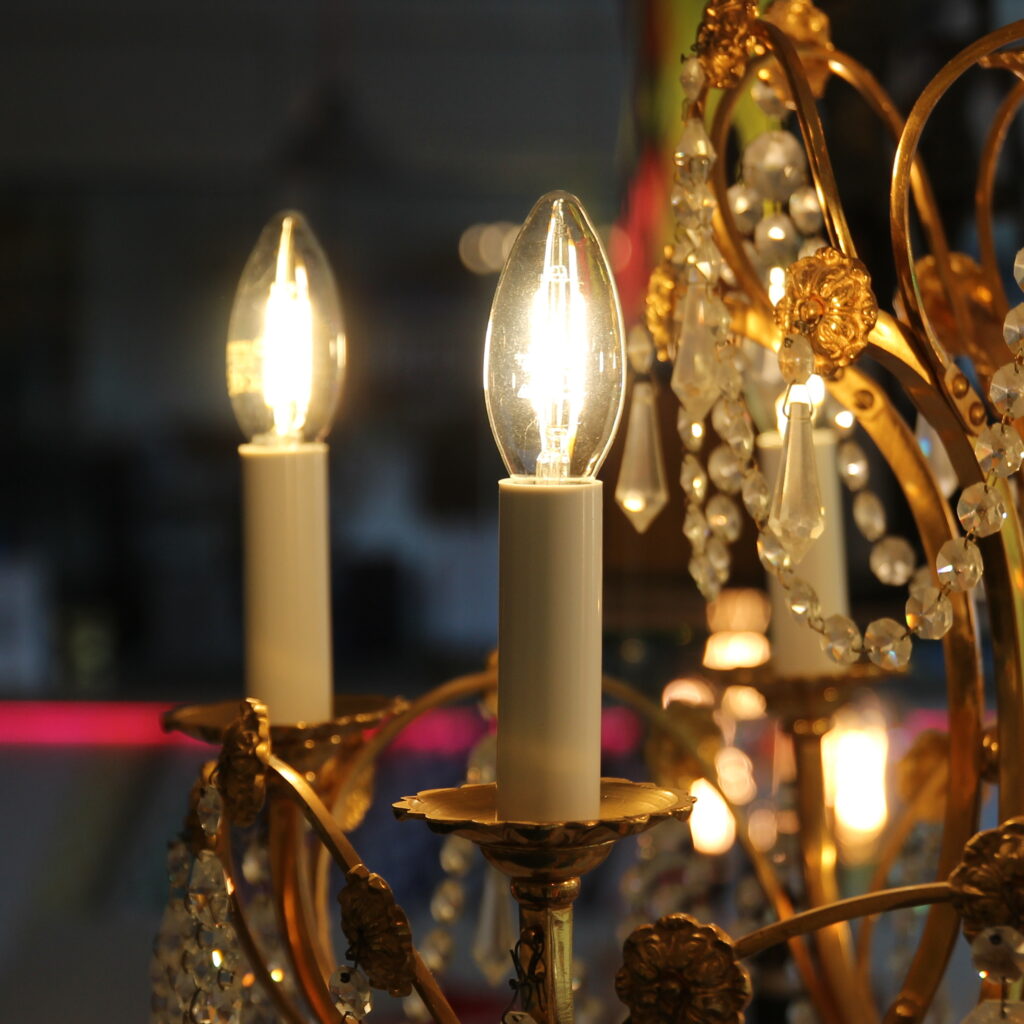

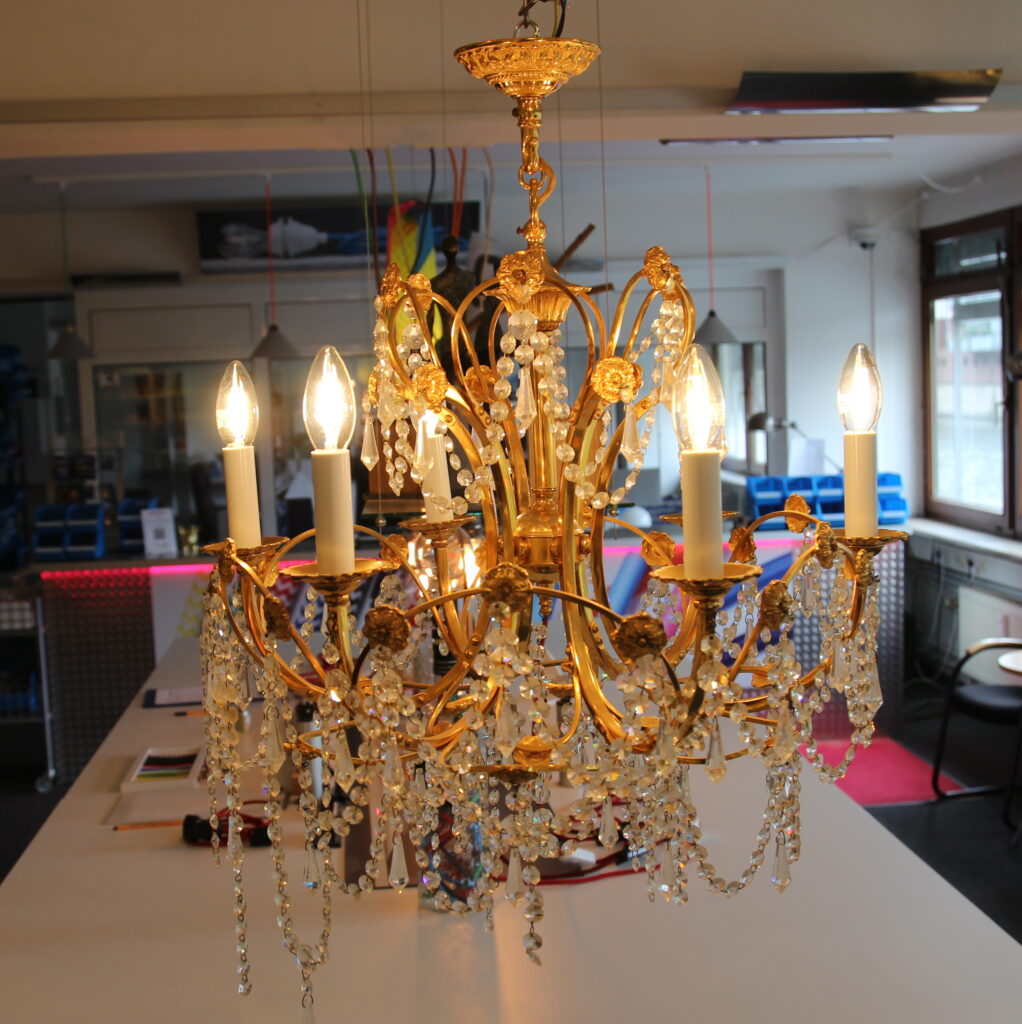

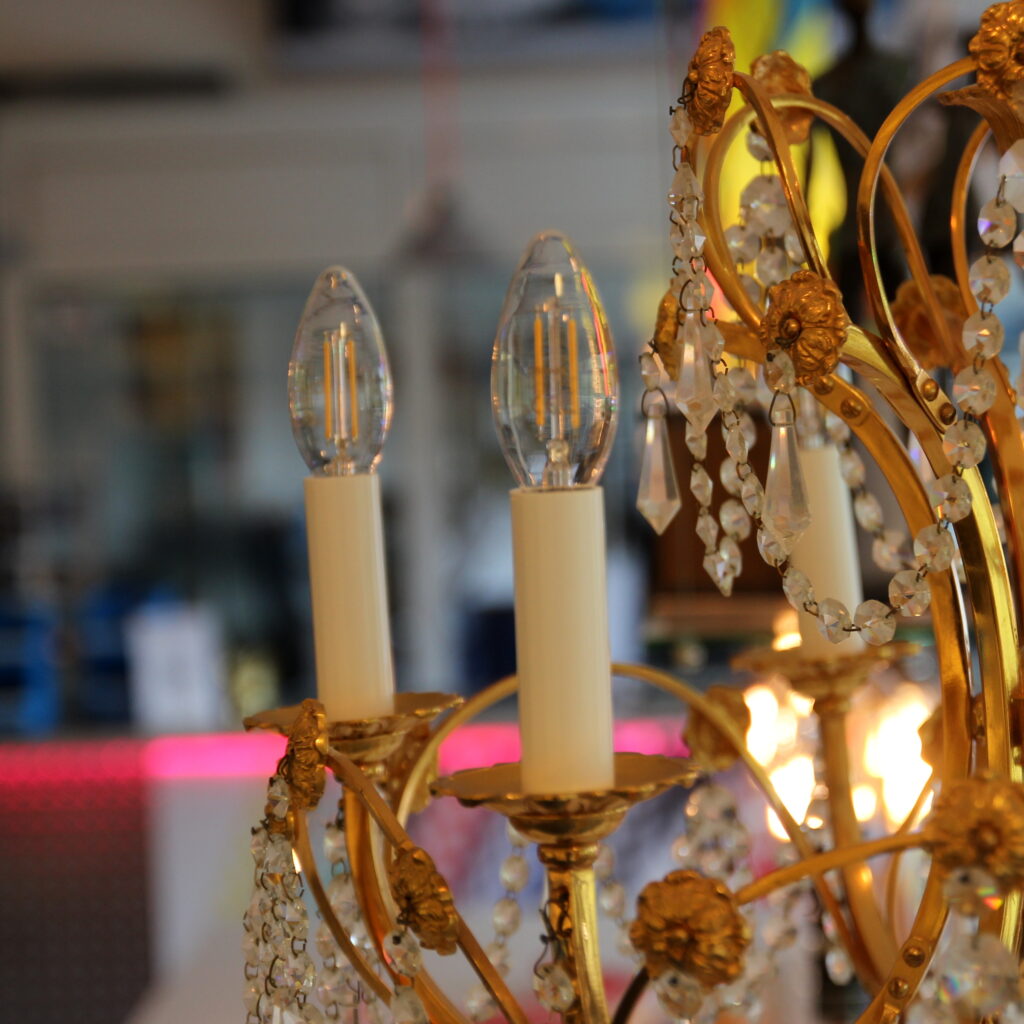

Ergebnis der Neuverkabelung

Nach Abschluss der Arbeiten wurde der Kronleuchter:

  • vollständig neu verkabelt
  • sicher geerdet
  • technisch modernisiert
  • wieder zuverlässig in Betrieb genommen

Die abschließende Sicherheitsprüfung wurde erfolgreich durchgeführt.

Fazit

Die Neuverkabelung eines Kronleuchters erfordert:

  • präzises Arbeiten
  • Fachwissen
  • Erfahrung im Umgang mit historischen Leuchten

Wichtige Punkte:

  • sichere elektrische Verbindungen
  • normgerechte Verkabelung
  • funktionierende Erdung
  • hochwertige Materialien
