Neuverkabelung einer Keramik Tischlampe

Veröffentlicht am von

In diesem Blogbeitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg zeigen wir die fachgerechte Neuverkabelung einer besonderen Tischlampe:
Eine ursprünglich dekorative Vase wurde vor vielen Jahren zu einer Lampe umgebaut und sollte nun technisch auf den neuesten Stand gebracht werden.

Unsere Kundin hatte dieses Einzelstück erworben und uns gebeten, die Elektrik vollständig zu erneuern.

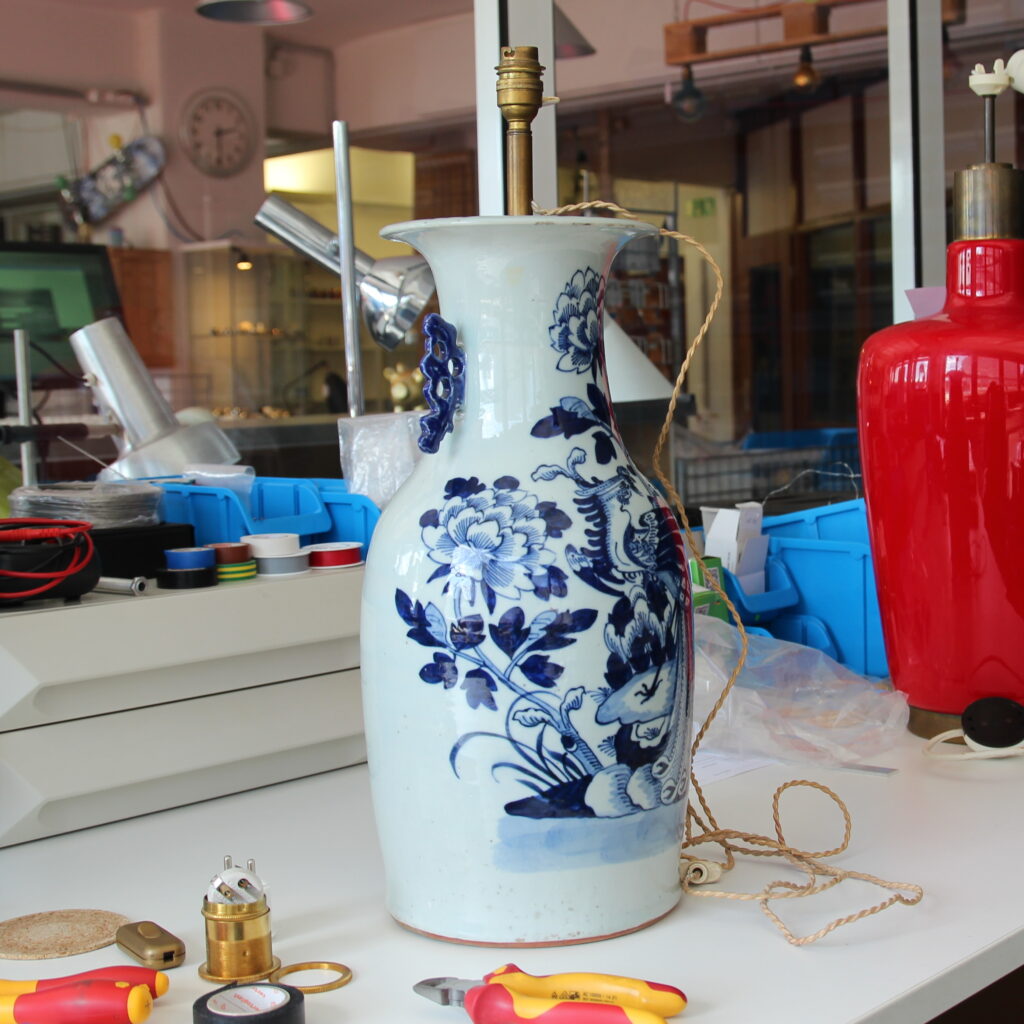

Ausgangszustand – typische Probleme bei älteren Umbauten

Nach unserer routinemäßigen Überprüfung stellten wir mehrere sicherheitsrelevante Mängel fest, die bei älteren oder improvisierten Lampenumbauten häufig vorkommen.

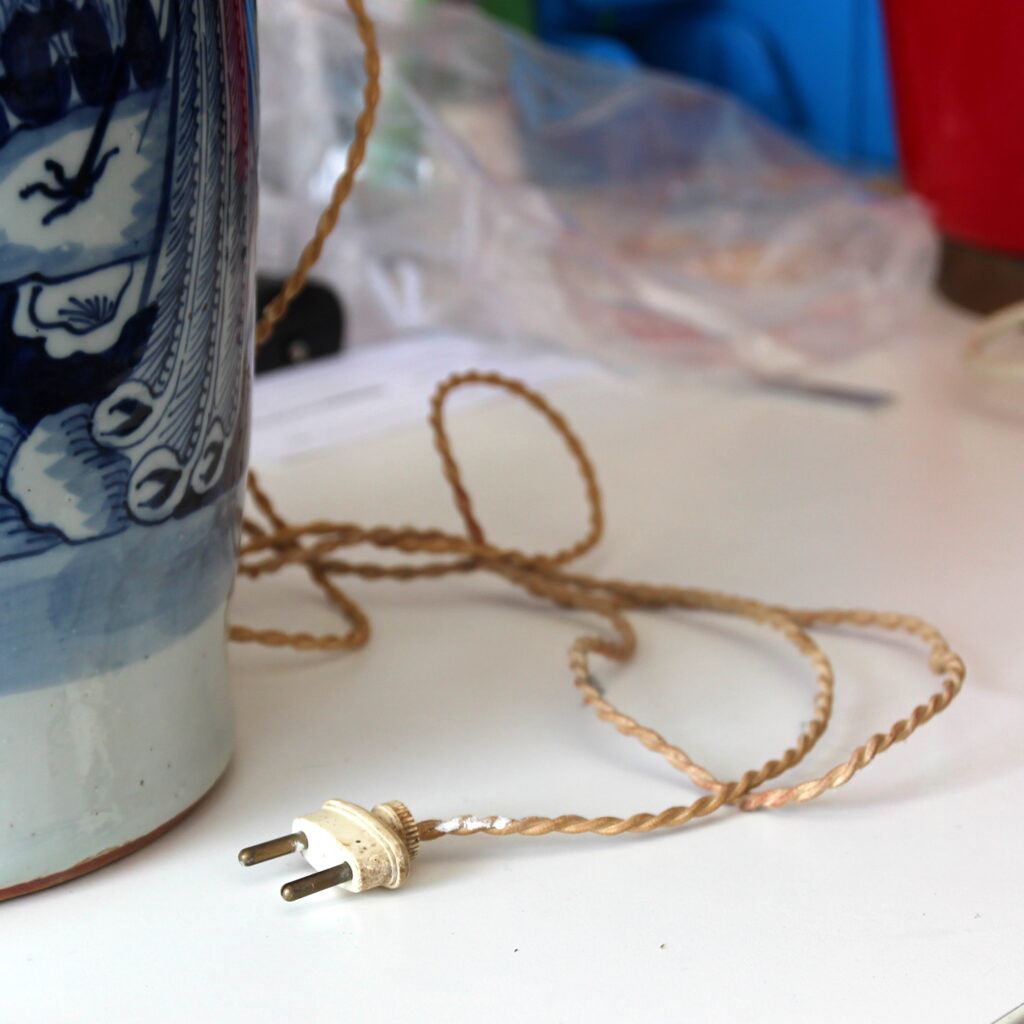

Gefährliches 2-adriges Textilkabel

Die Lampe war mit einem 2-adrigen, gedrehten Textilkabel ausgestattet.

Problematisch dabei:

  • keine Erdung vorhanden
  • ungeeignet für Metallbauteile
  • erhöhte Gefahr bei Isolationsfehlern

Besonders kritisch:
Bei Lampen mit Metallteilen (z. B. Fassung oder Pendelrohr) ist ein 3-adriges Kabel mit Schutzleiter zwingend erforderlich.

Andernfalls kann im Fehlerfall das komplette Metallgehäuse unter Spannung stehen.

Problem bei gedrehten Textilkabeln

Gedrehte Textilkabel besitzen:

  • keine zusätzliche äußere Isolationsschicht
  • lediglich textile Ummantelung
  • verdrillte Einzeladern im Inneren

Zusätzliche Gefahr:

Das Kabel wurde durch ein metallisches Pendelrohr geführt, dessen Kanten:

  • scharfkantig waren
  • bereits die Textilummantelung beschädigt hatten

Hier bestand akute Kurzschluss- und Brandgefahr.

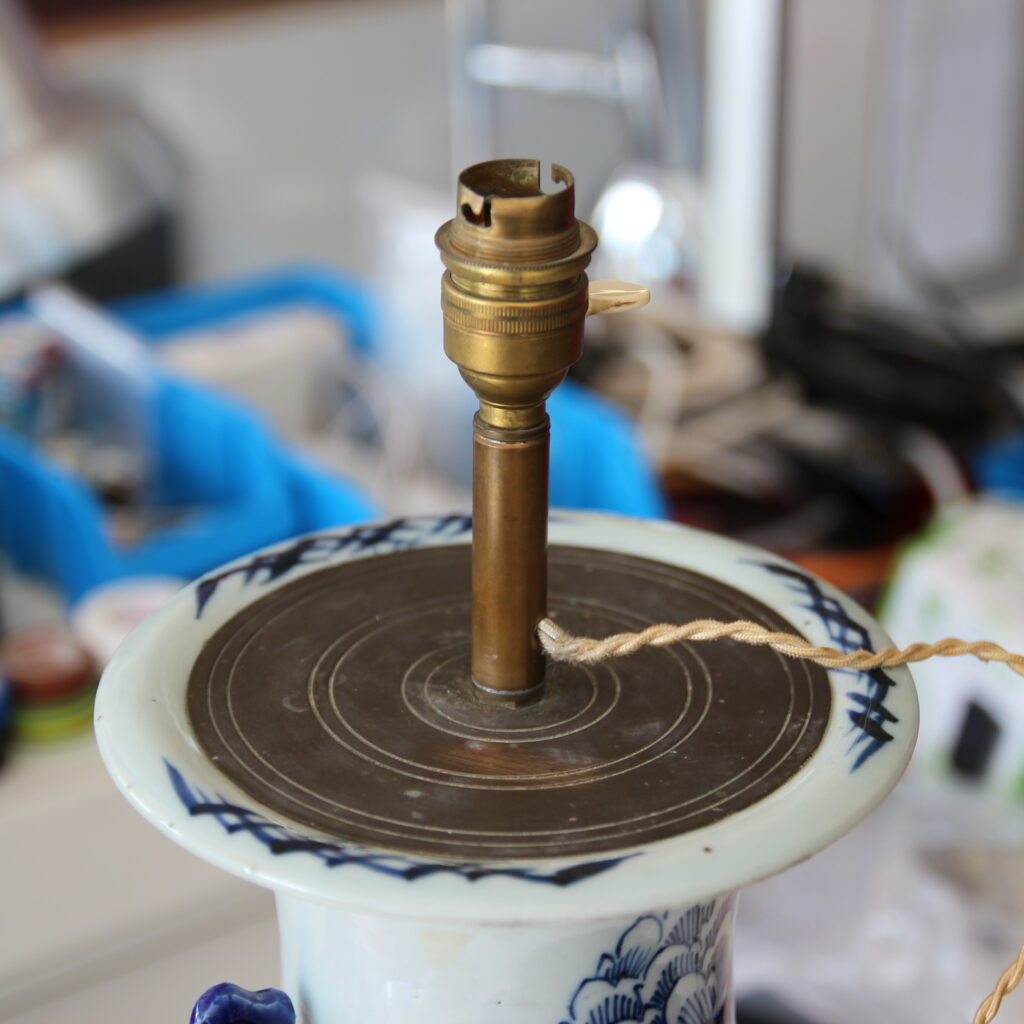

Veraltete B22d Bajonettfassung

Verbaut war eine B22d Bajonettfassung mit Drehschalter.

Diese Fassungen waren früher in Ländern wie Frankreich und England weit verbreitet.

Nachteile:

  • Leuchtmittel schwer erhältlich
  • nicht kompatibel mit M10x1 Gewinde
  • eingeschränkte Ersatzteilverfügbarkeit

Für eine moderne und nachhaltige Nutzung war ein Umbau erforderlich.

Kompletter Neuaufbau der Elektrik

Auf Wunsch unserer Kundin wurde die gesamte Technik erneuert.

Durchgeführte Arbeiten:

  • Ausbau der alten Verkabelung
  • Entfernung des alten Pendelrohrs
  • Umrüstung auf standardisierte Komponenten
  • Neuaufbau der kompletten Elektrik

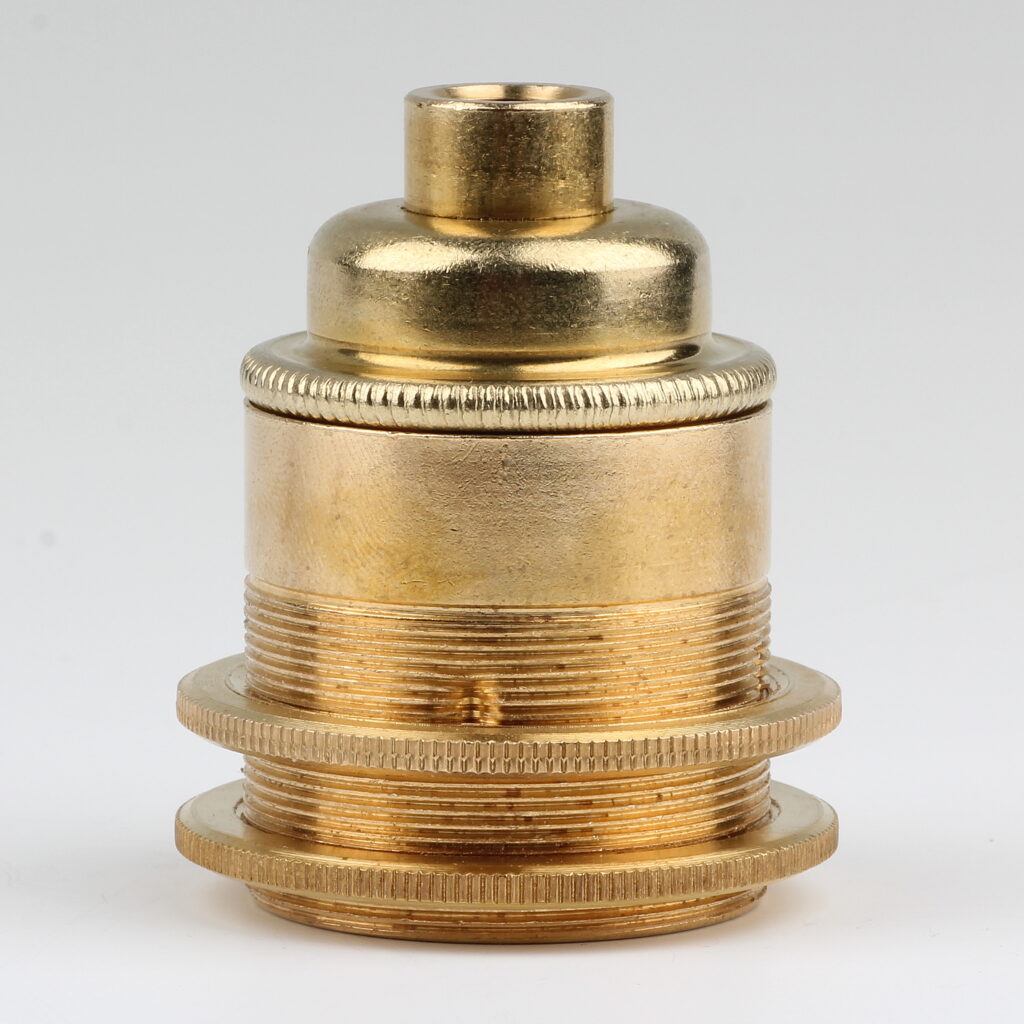

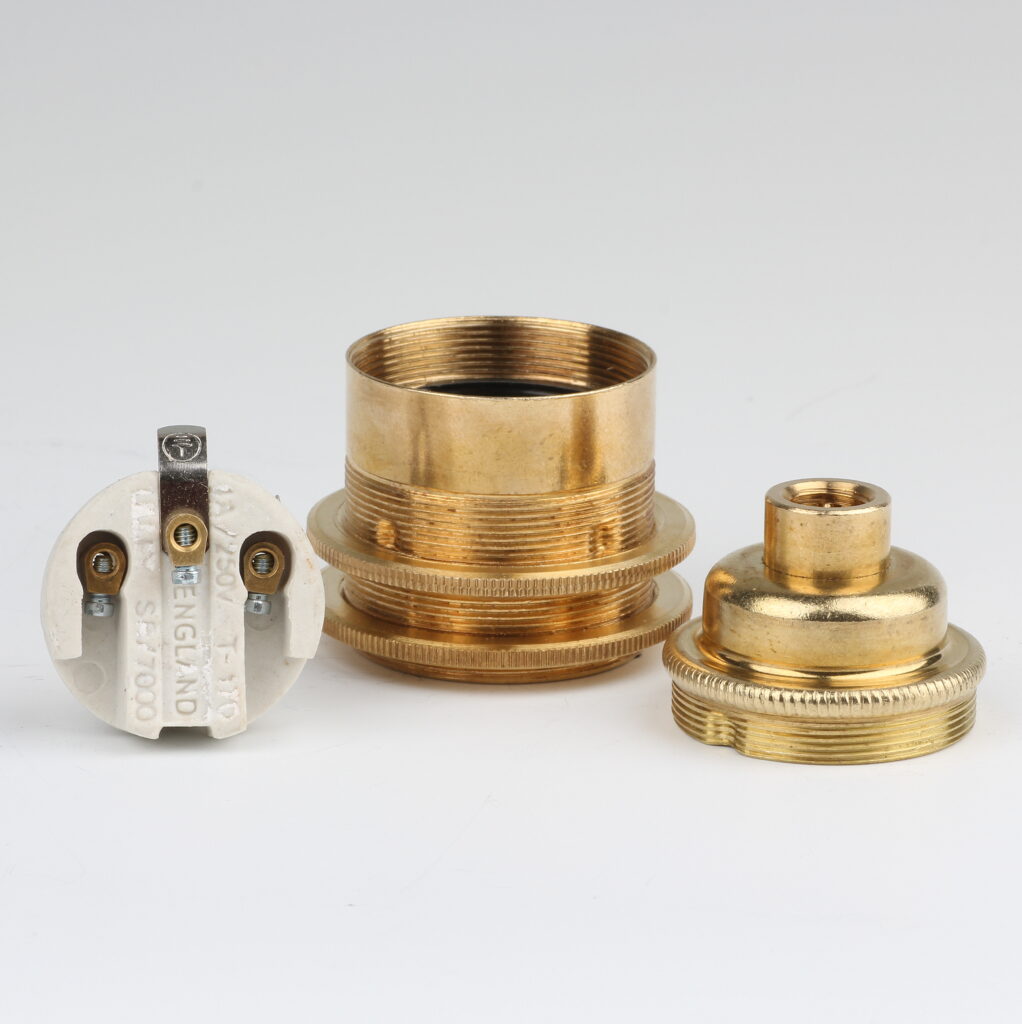

Neue E27 Metallfassung im Vintage-Stil

Verbaut wurde:

Vorteile:

  • langlebig
  • wartungsfreundlich
  • optisch passend zur Vase

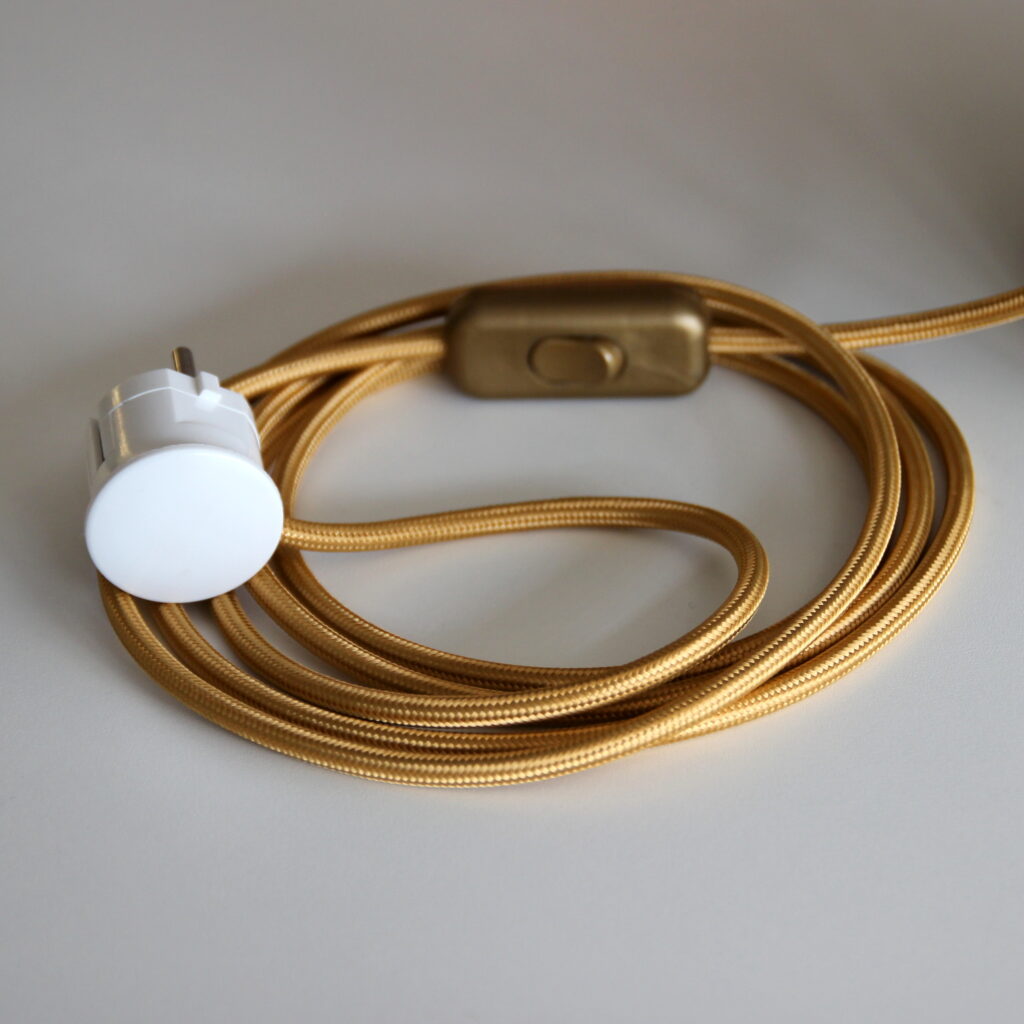

Neue Anschlussleitung mit Schutzleiter

Für die Stromversorgung wurde eine neue Anschlussleitung gefertigt:

  • 3-adriges Textilkabel in Gold
  • zusätzliche PVC-Innenisolierung
  • Schnurschalter in Gold
  • Schutzkontakt-Winkelstecker in Reinweiß

Damit ist eine fachgerechte Erdung aller Metallteile gewährleistet.

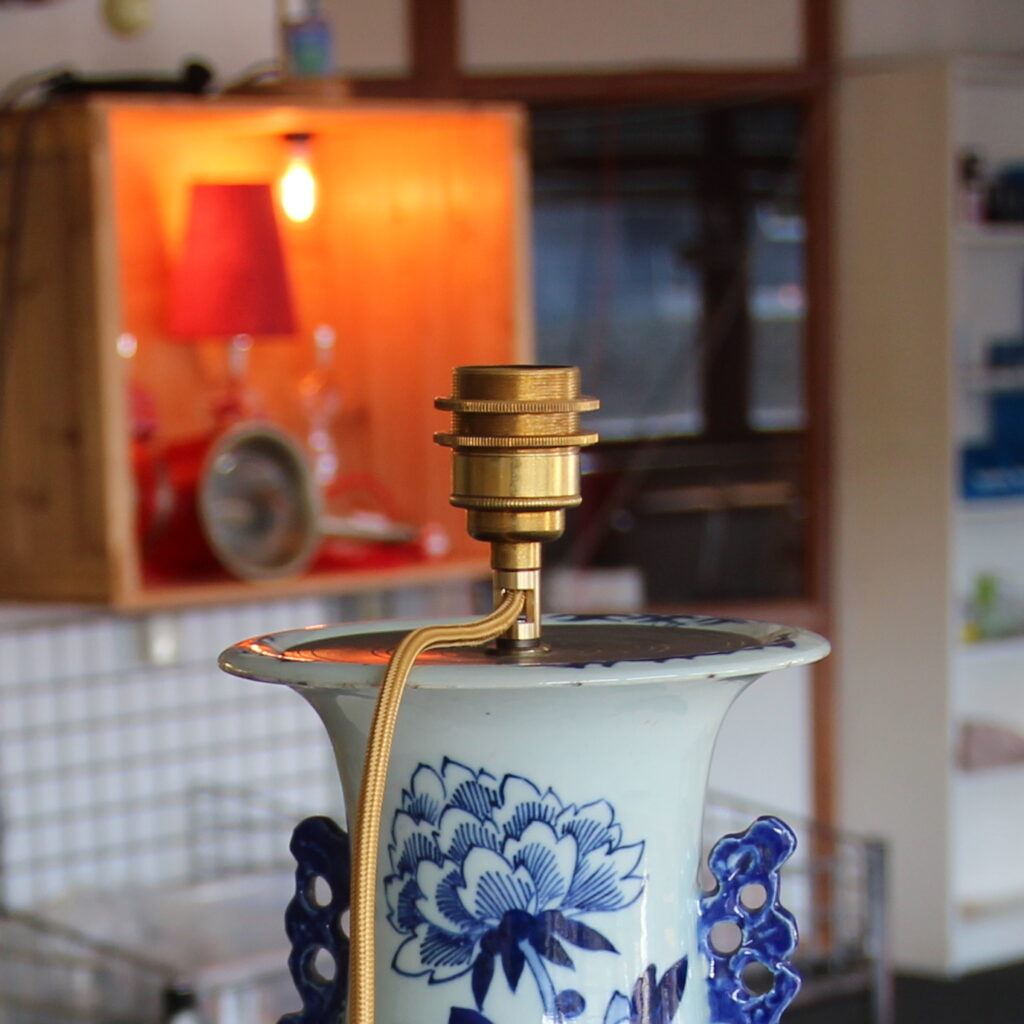

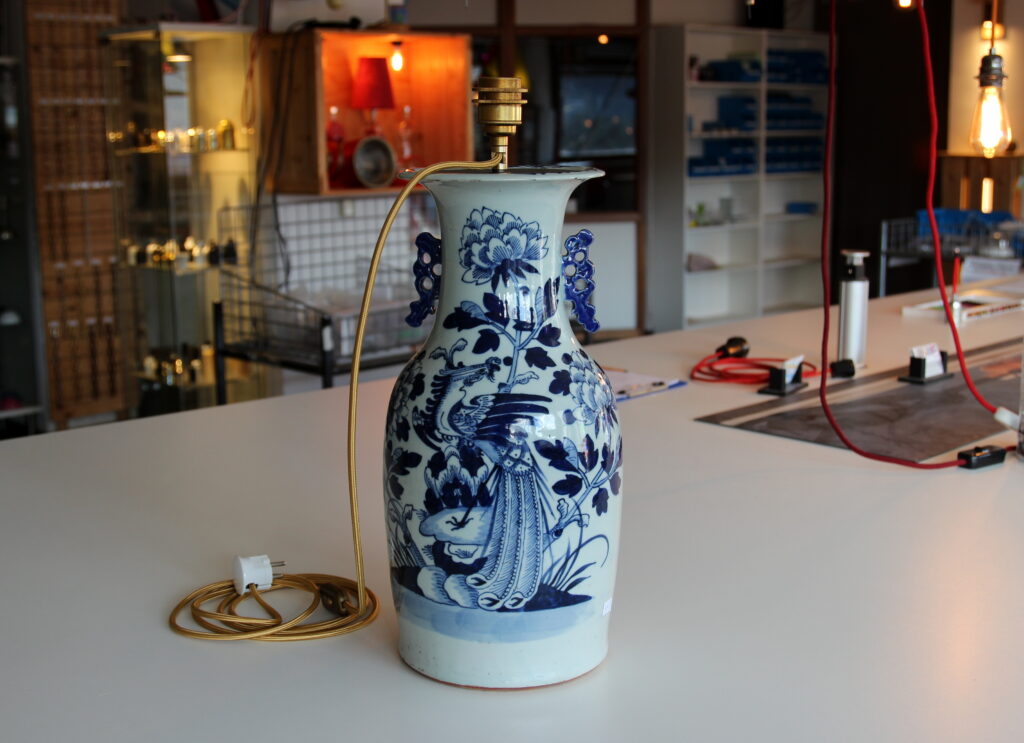

Ergebnis der Neuverkabelung

Nach der Instandsetzung ist die Tischlampe:

  • technisch sicher
  • normgerecht verkabelt
  • optisch aufgewertet
  • langfristig nutzbar

Sicherheitsprüfung

Nach Abschluss der Arbeiten wurde eine vollständige Prüfung durchgeführt:

  • elektrische Sicherheit
  • Funktion
  • mechanische Kontrolle

Die Lampe konnte anschließend wieder sicher in Betrieb genommen werden.

Tipp aus der Praxis

Gerade bei umgebauten Vasen oder DIY-Lampen gilt:

  • alte Verkabelung unbedingt prüfen lassen
  • nur geeignete Kabel verwenden
  • Metallteile immer erden
  • auf scharfe Kanten achten

Viele ältere Umbauten entsprechen nicht den heutigen Sicherheitsstandards.
