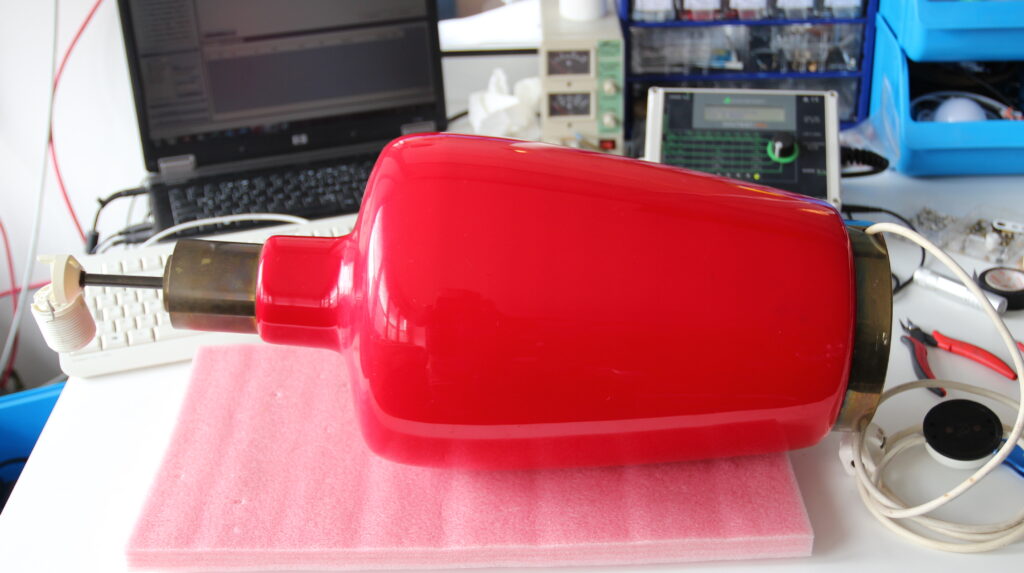

Neuverkabelung einer 1970er Jahre Tischlampe aus rotem Glas

Veröffentlicht am von

In diesem Blogbeitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg zeigen wir die fachgerechte Neuverkabelung einer dekorativen Tischlampe aus den 1970er Jahren mit rotem Glaskörper.

Unsere Kundin übergab uns diese besondere Leuchte mit der Bitte, die Elektrik zu überprüfen, da die obere Lampenfassung einen Wackelkontakt hatte.
Zusätzlich verfügte die Lampe über eine Innenbeleuchtung, die über einen Serien-Fußschalter separat geschaltet werden kann.

Fehleranalyse – mehrere sicherheitsrelevante Mängel

Nach unserer routinemäßigen Überprüfung stellten wir mehrere Probleme fest, die bei älteren Lampen häufig vorkommen.

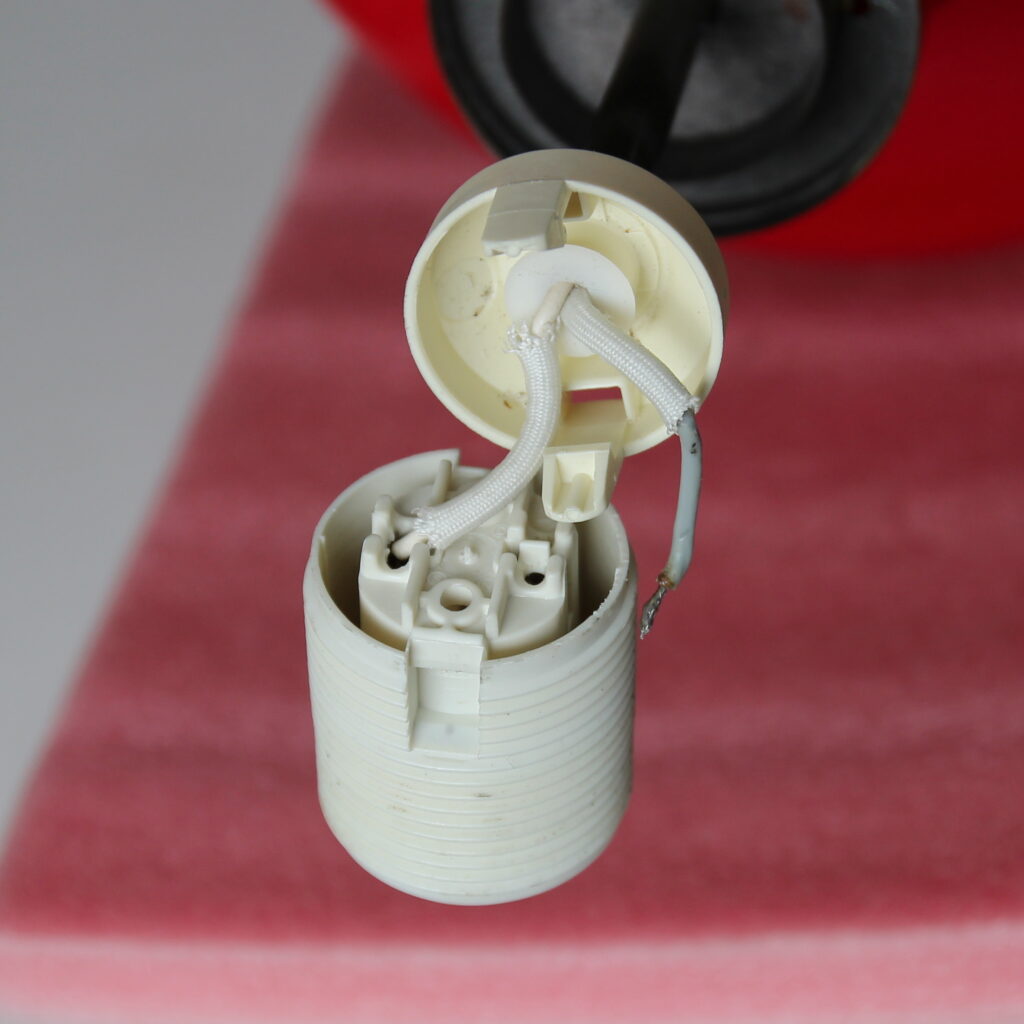

Defekte E27 Lampenfassung (Außenbeleuchtung)

Die obere E27 Kunststofffassung war mit Clipverschluss ausgestattet.

Festgestellte Probleme:

  • fehlende Sicherungsschraube im Fassungsdeckel
  • Verdrehung der Fassung beim Leuchtmittelwechsel
  • Kabel aus Steckkontakt gelöst → Wackelkontakt

Das führte dazu, dass kein sicherer Stromfluss mehr gewährleistet war.

Wichtiger Hinweis:
Lose Kontakte können zu Lichtbögen, Hitzeentwicklung und im schlimmsten Fall zu Kabelbrand führen.

Zusätzlich wurde ein Kabel ohne korrekte Farbkennung verwendet.

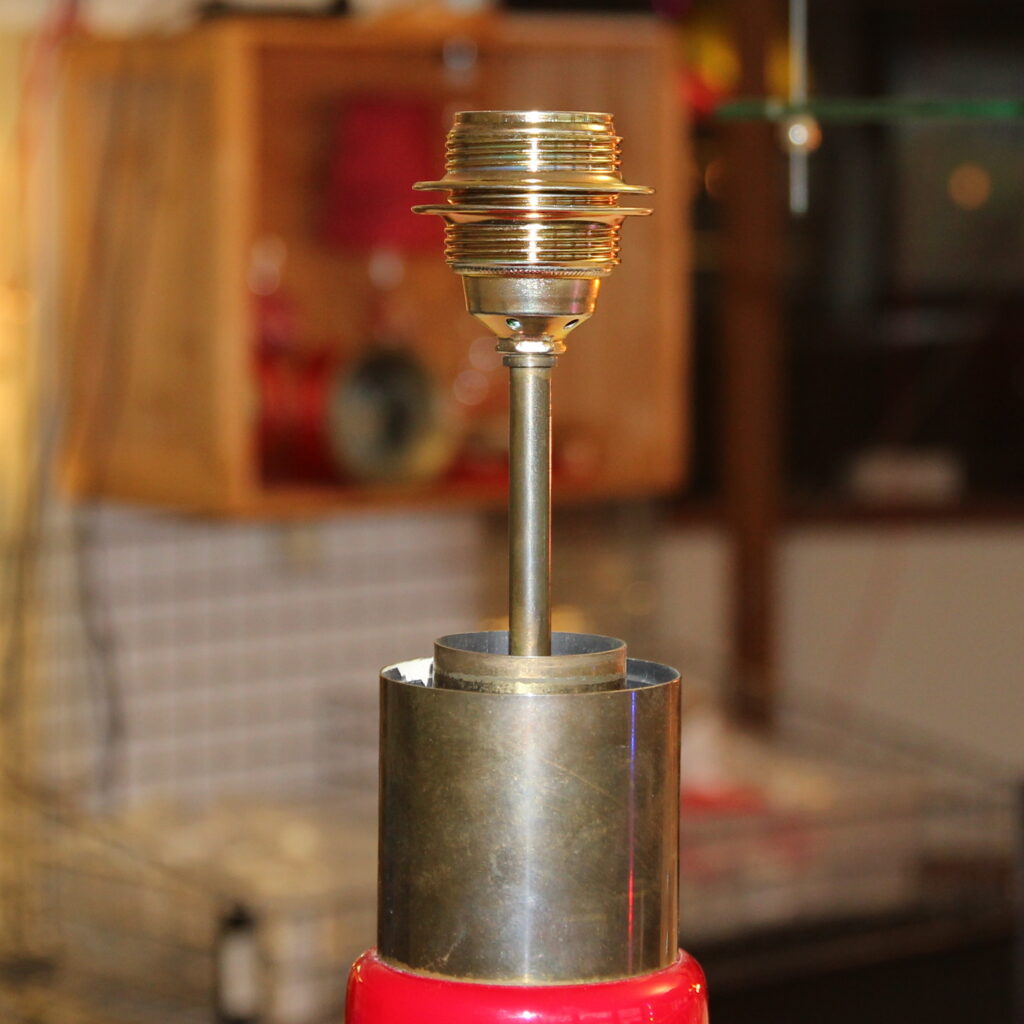

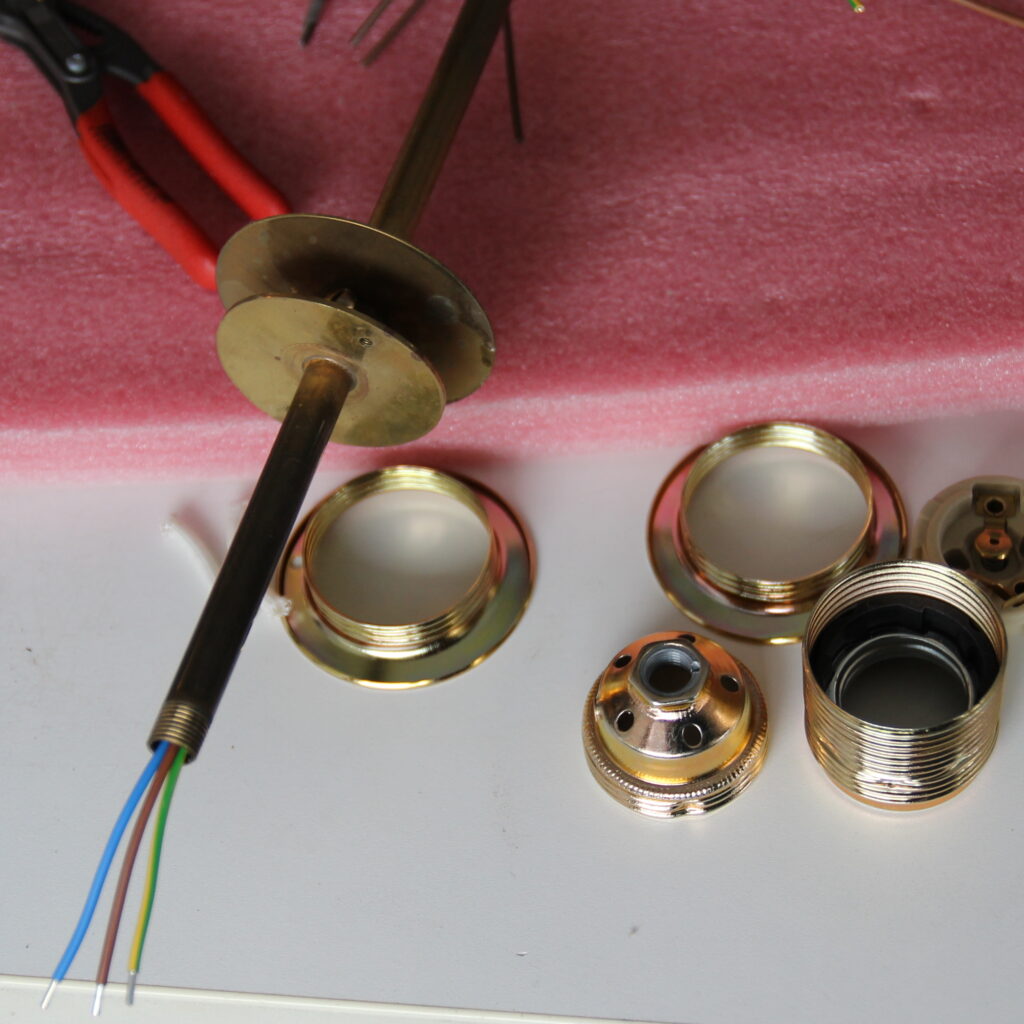

Lösung: Hochwertige E27 Metallfassung

Wir entschieden uns für eine nachhaltige Lösung:

  • Austausch gegen E27 Lampenfassung aus Metall (vermessingt)
  • Keramikkern für höhere Temperaturbeständigkeit
  • zusätzliche Möglichkeit zur Erdung (Schutzleiter grün-gelb)

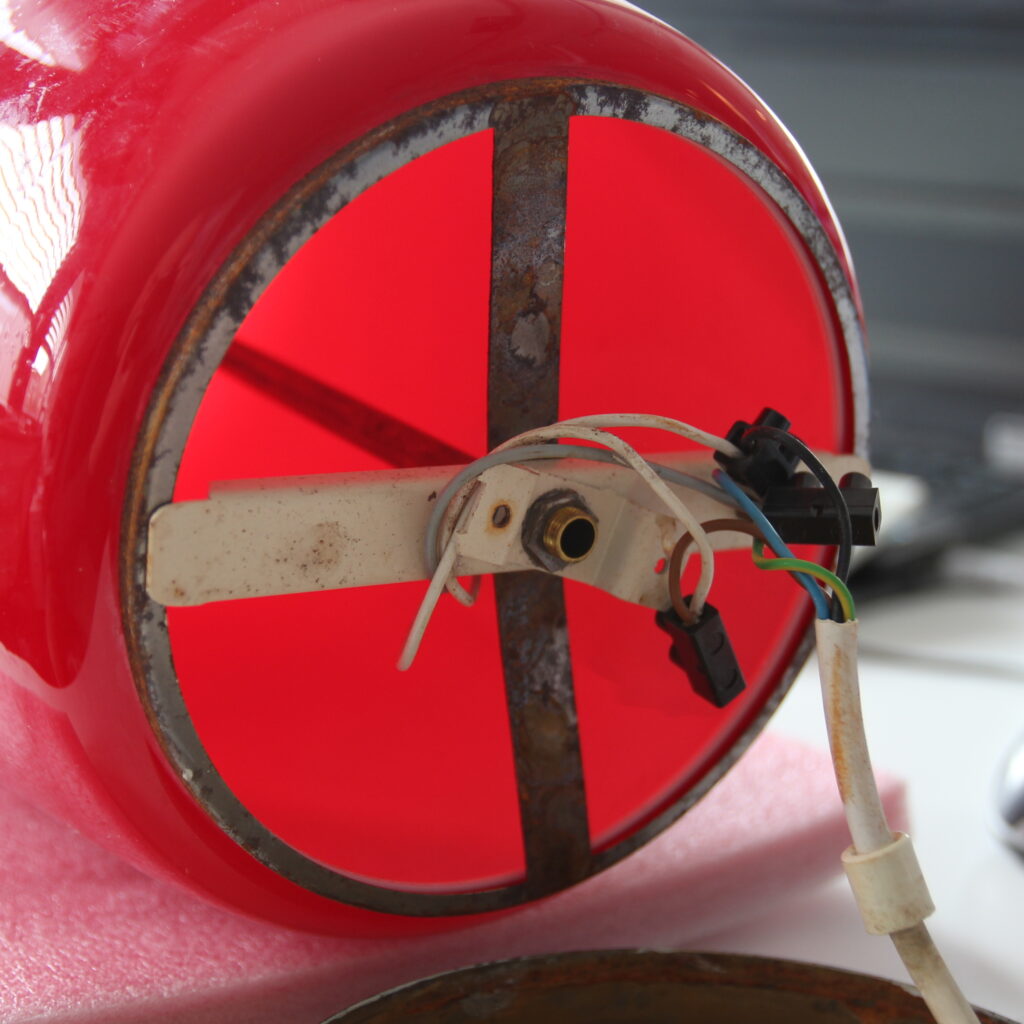

Unsachgemäße Verkabelung im Glaskörper

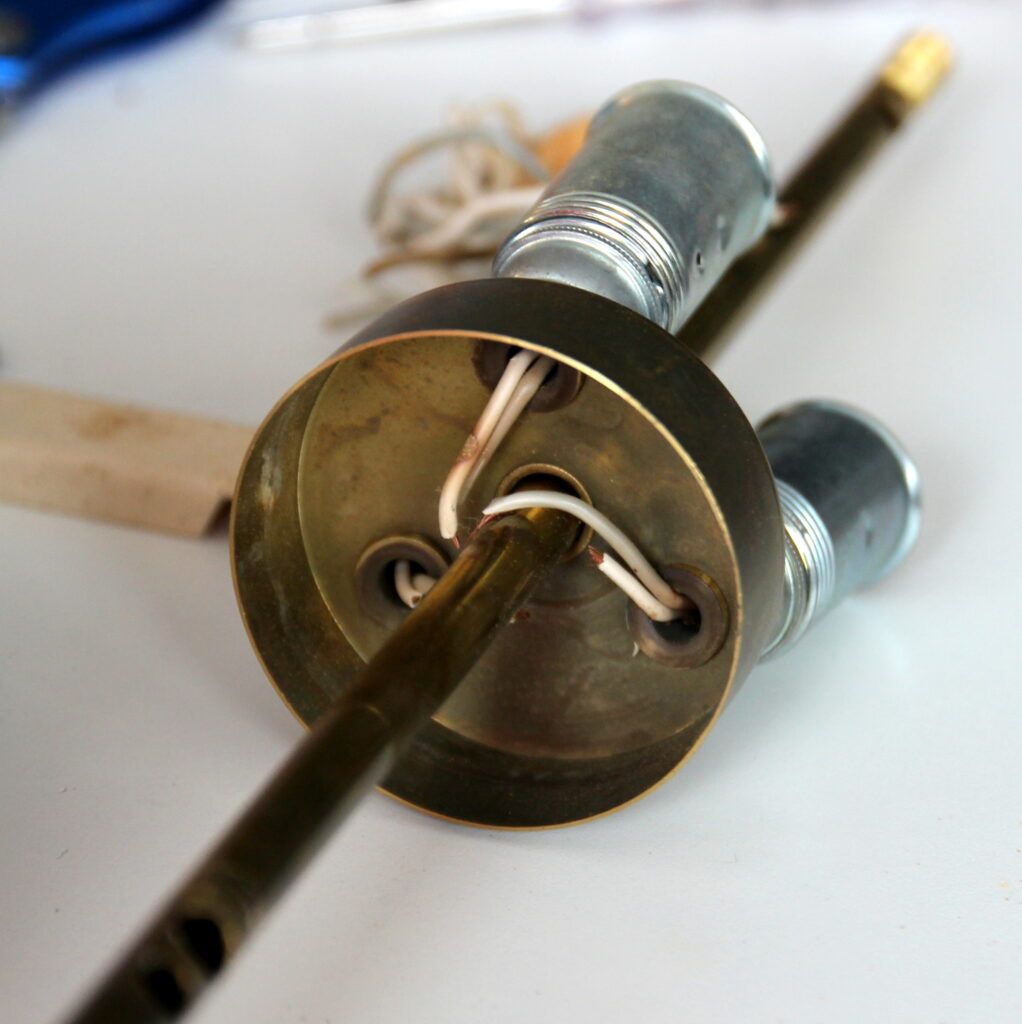

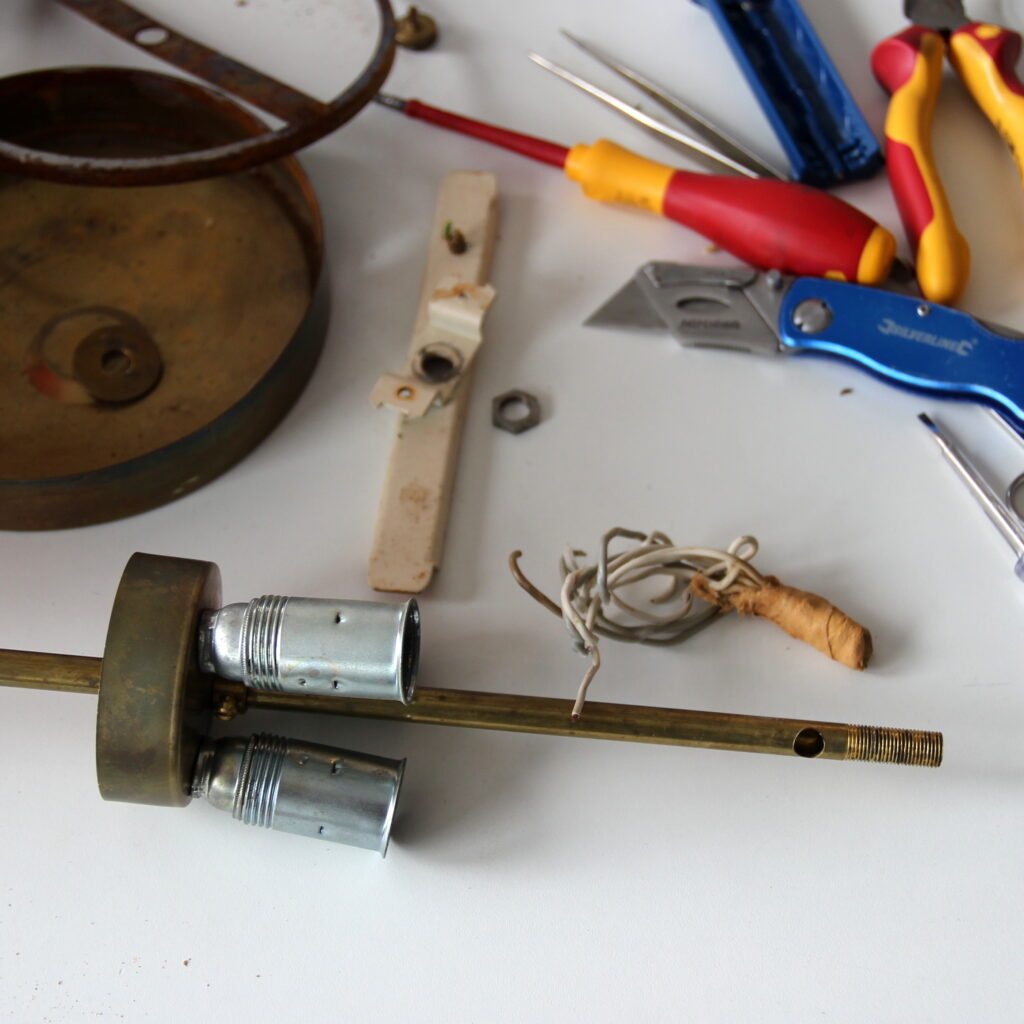

Im Inneren der Lampe befanden sich:

  • drei E14 Lampenfassungen
  • montiert an einem zentralen Pendelrohr

Festgestellte Mängel:

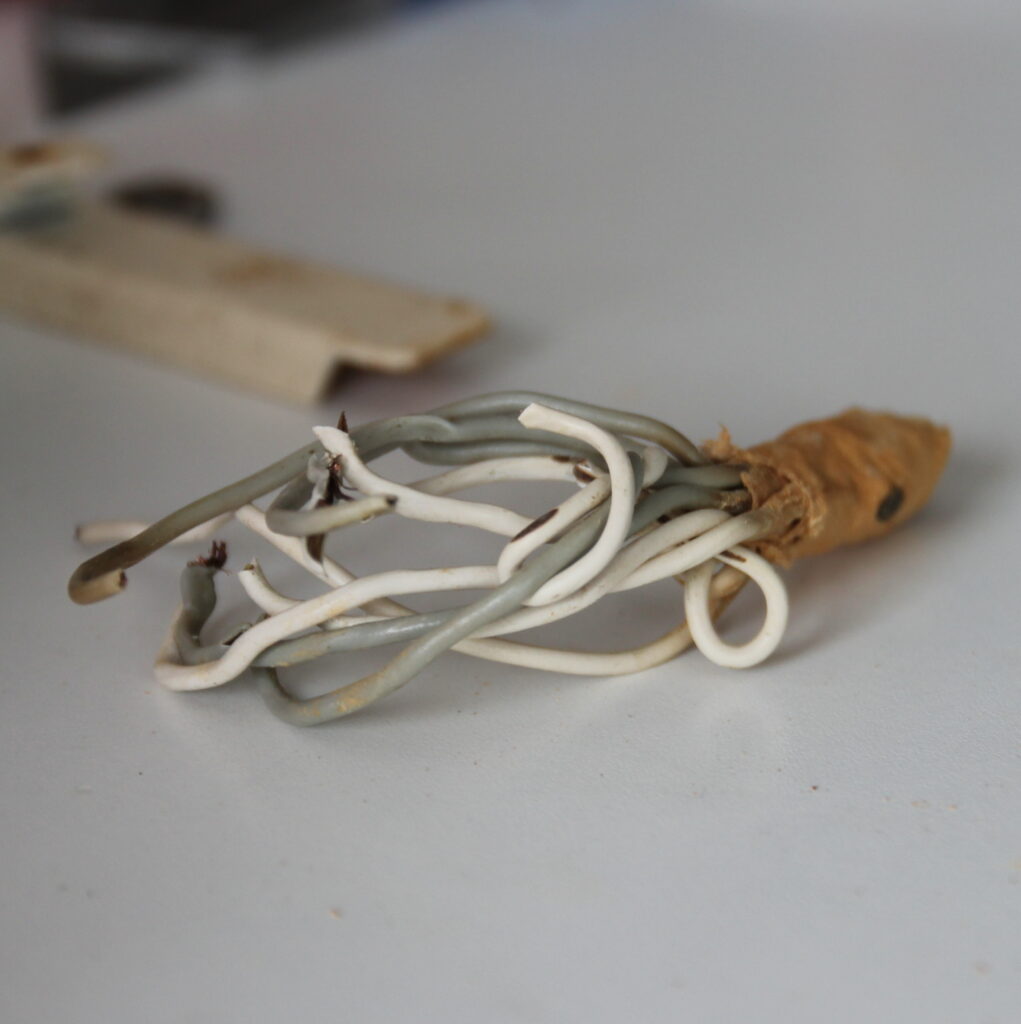

  • brüchige und spröde Kabel
  • fehlende Farbkennzeichnung
  • Kabelverbindungen mit Klebeband („Plaster“) isoliert
  • stark verrostete Kontakte im Inneren der Fassungen
  • keine Mantelsperre

Alle drei E14 Fassungen mussten vollständig ersetzt werden.

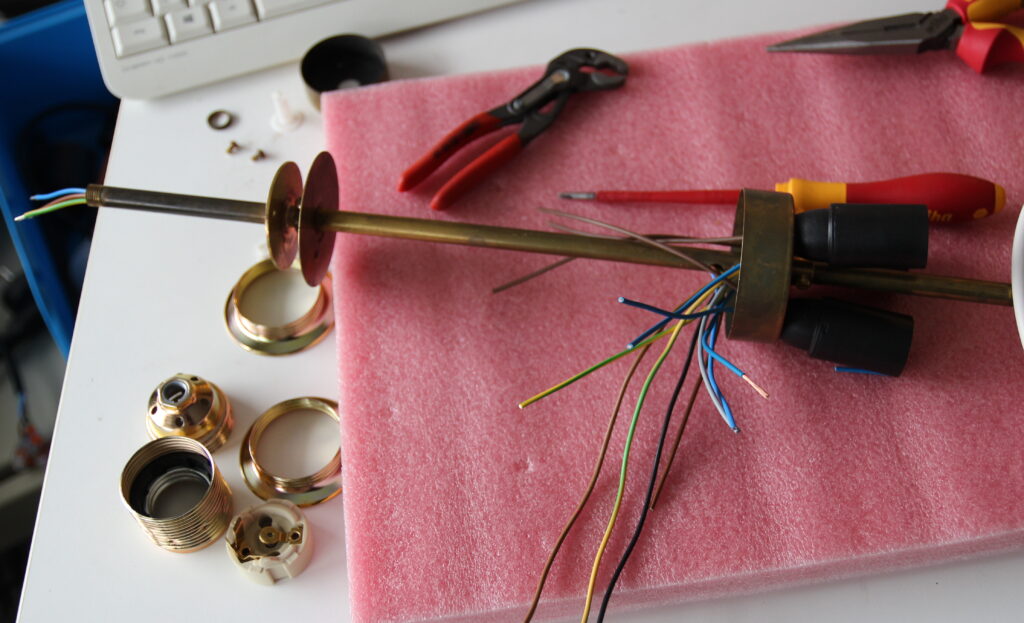

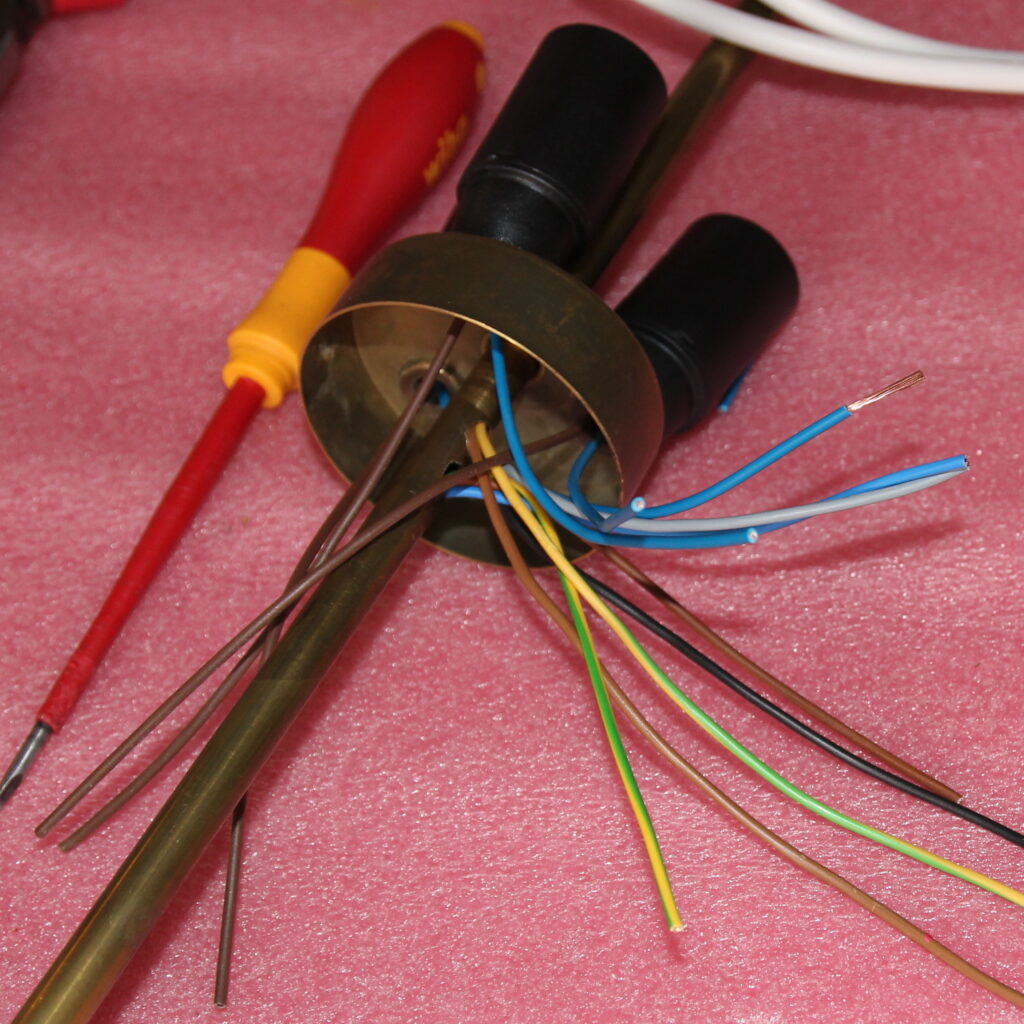

Neue Innenverkabelung

Die komplette Innenverkabelung wurde erneuert:

  • neue Leitungen mit korrekter Farbkennung
  • sichere Verbindung mittels Kabelendverbinder
  • fachgerechtes Verpressen mit Spezialwerkzeug
  • Austausch aller drei E14 Fassungen

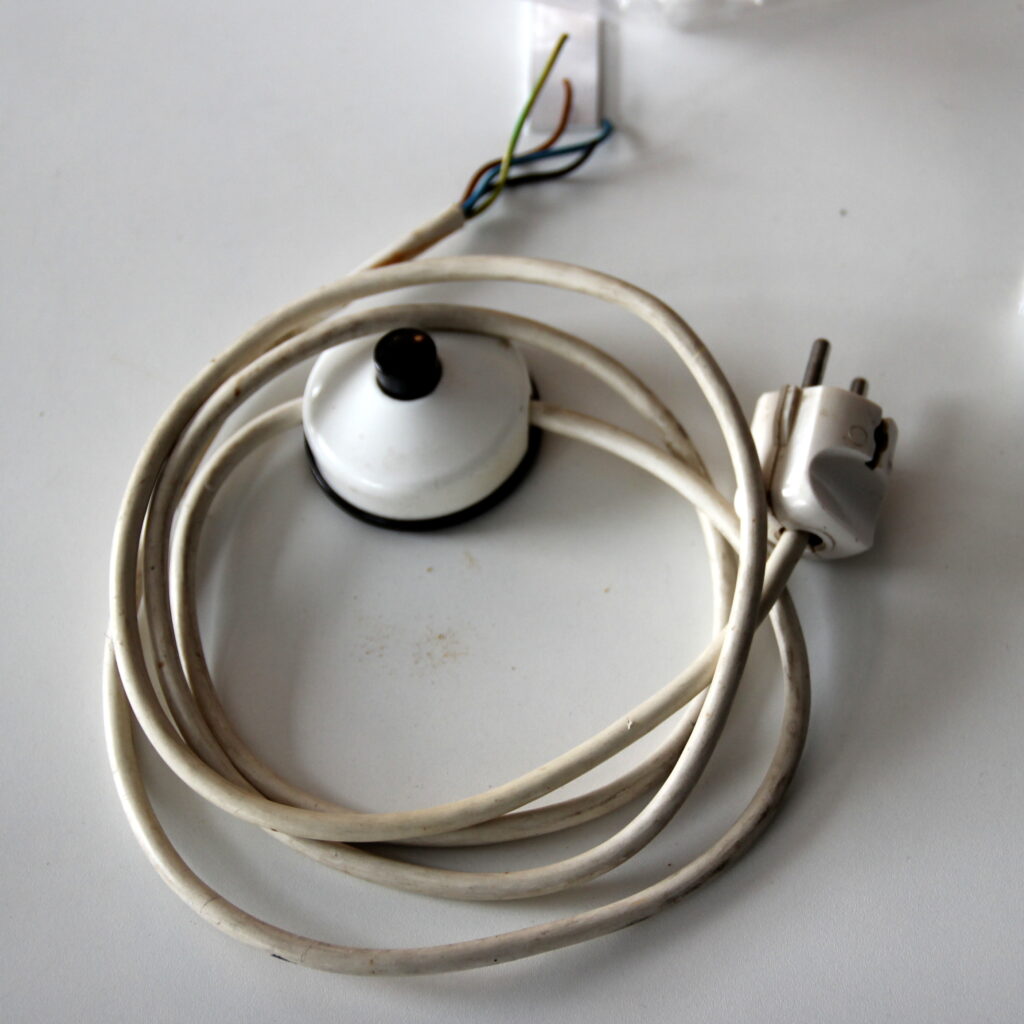

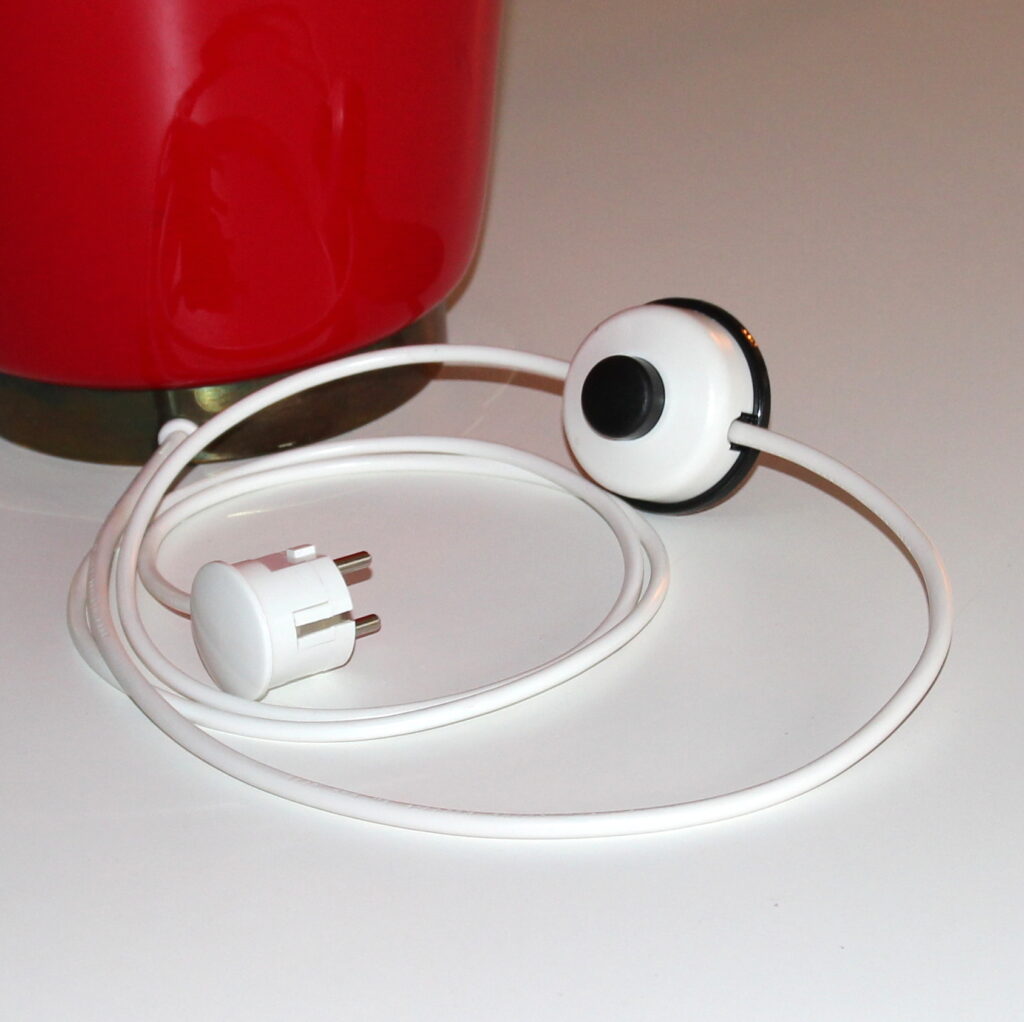

Neue Anschlussleitung mit Serien-Fußschalter

Für die flexible Steuerung der Beleuchtung wurde eine neue Anschlussleitung angefertigt:

  • PVC-Kabel in weiß
  • Serien-Fußschalter
  • Schutzkontakt-Winkelstecker

Besonderheit:

  • 3-adrige Zuleitung von der Steckdose
  • 4-adrige Leitung nach dem Serienschalter

Schaltfunktion der Lampe

Die Schaltung wurde wie folgt realisiert:

  1. Schalten → innen + außen an
  2. Schalten → nur Innenbeleuchtung
  3. Schalten → nur Außenbeleuchtung

Damit kann die Lichtwirkung individuell angepasst werden.

Kabelschutz und Zugentlastung

Zur mechanischen Sicherung wurden zusätzlich verbaut:

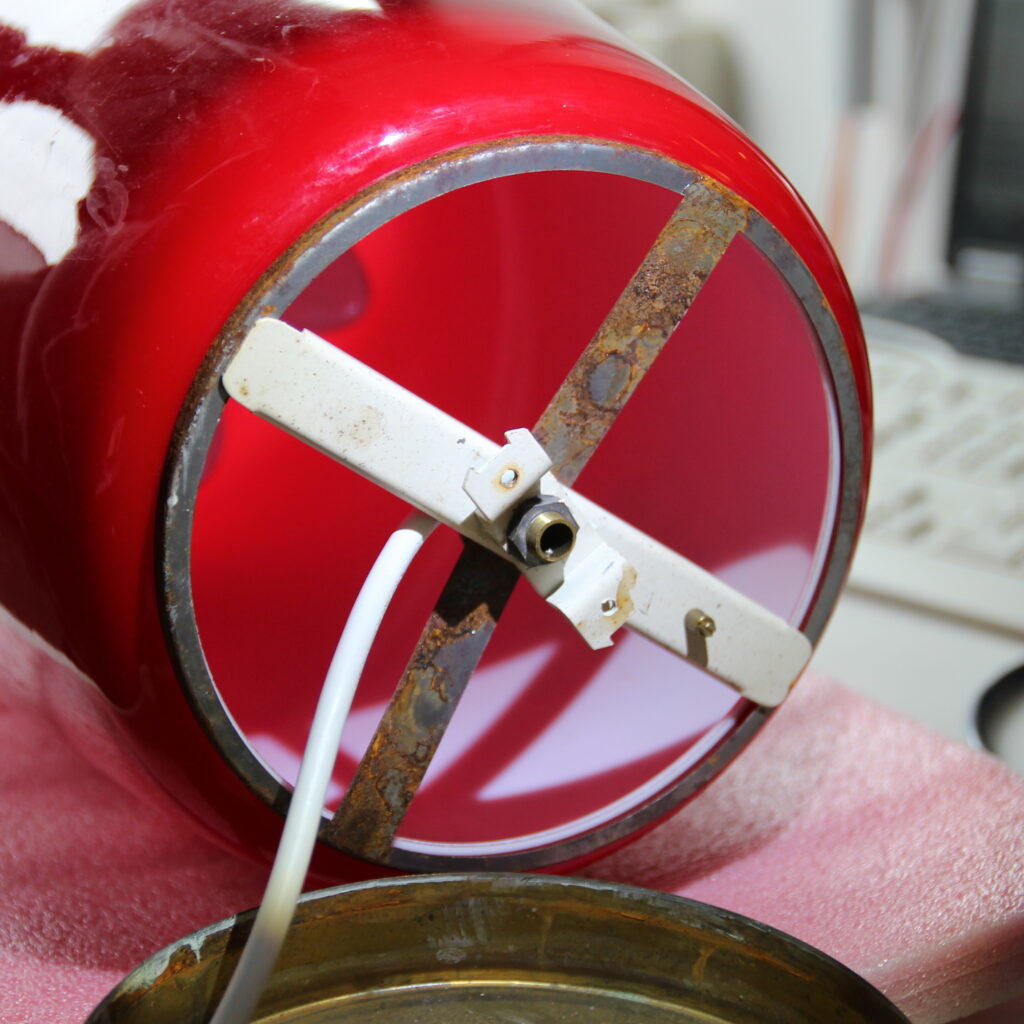

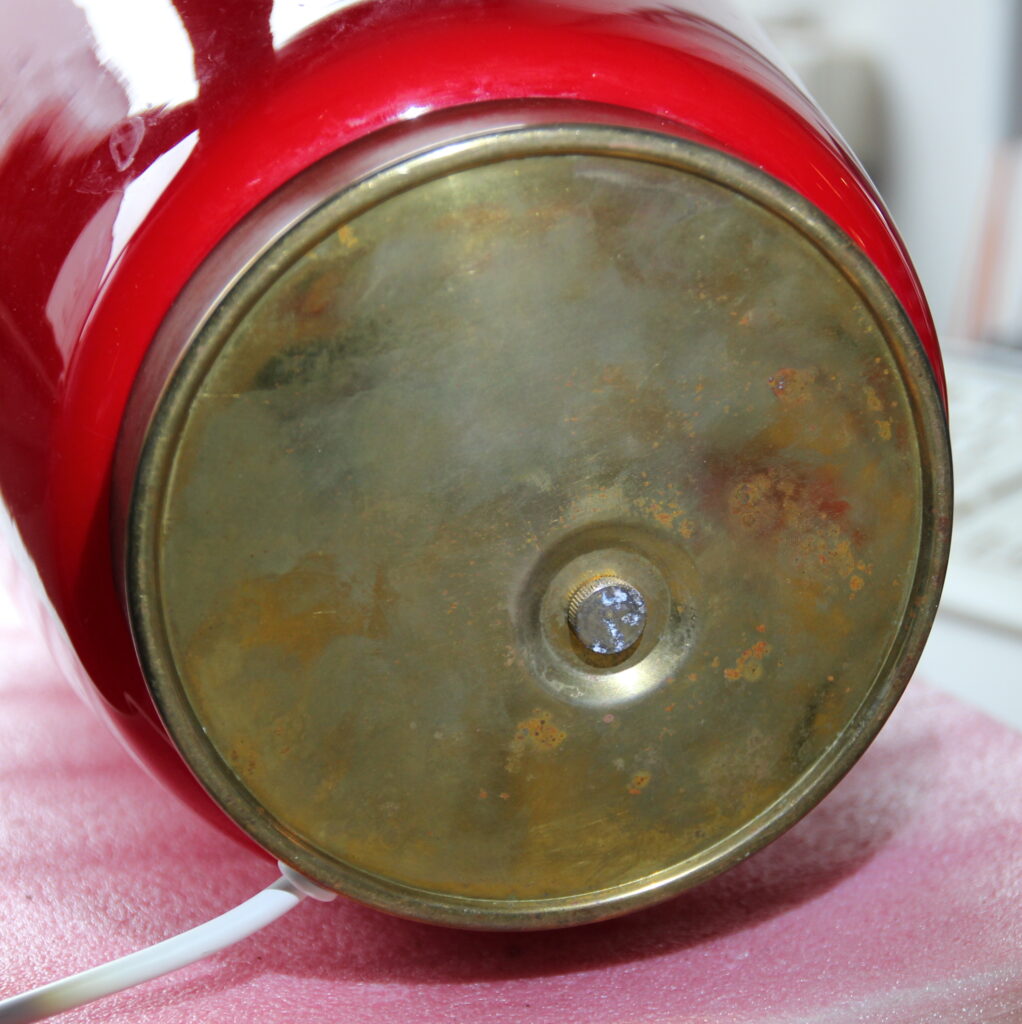

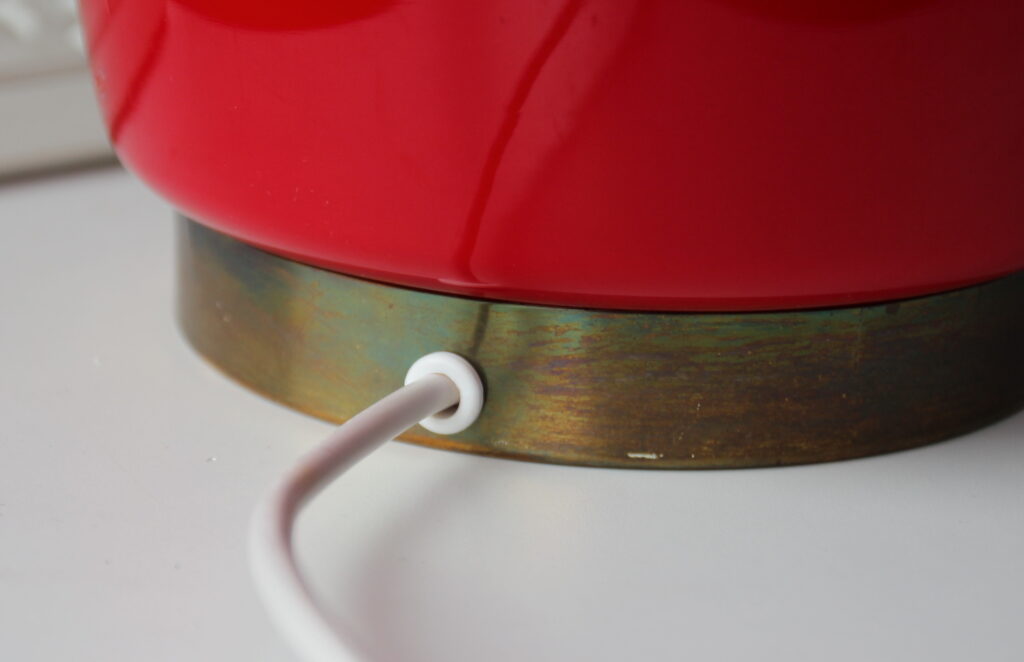

  • Kabeldurchführungstülle im Lampenfuß (Schutz vor Scheuern)
  • Kunststoff-Stellring als Zugentlastung

Diese Komponenten sind entscheidend für die langfristige Sicherheit.

LED-Leuchtmittel – langlebig und effizient

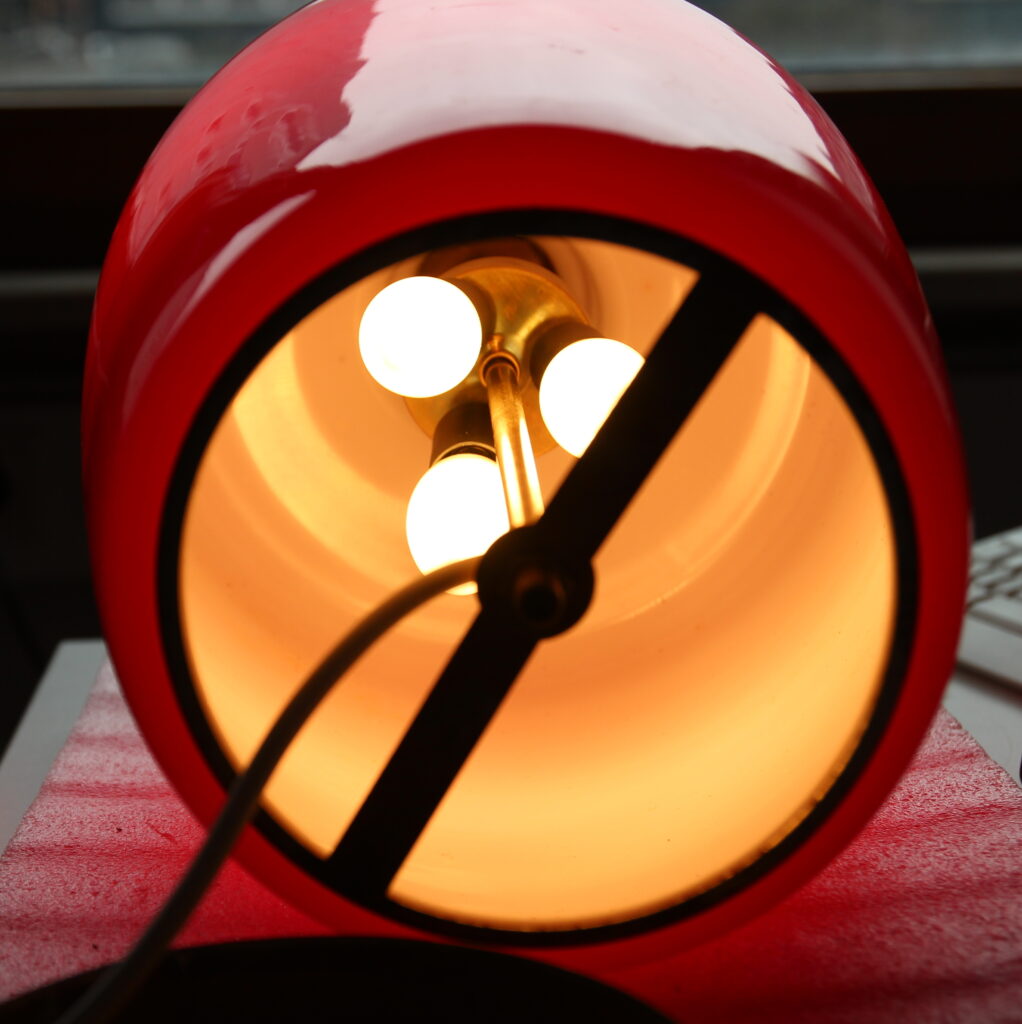

Für die Innenbeleuchtung wurden E14 LED Kerzenlampen eingesetzt.

Vorteile:

  • geringe Wärmeentwicklung
  • lange Lebensdauer
  • geringer Stromverbrauch
  • wartungsarm

Gerade bei schwer zugänglichen Lampen ist dies besonders sinnvoll.

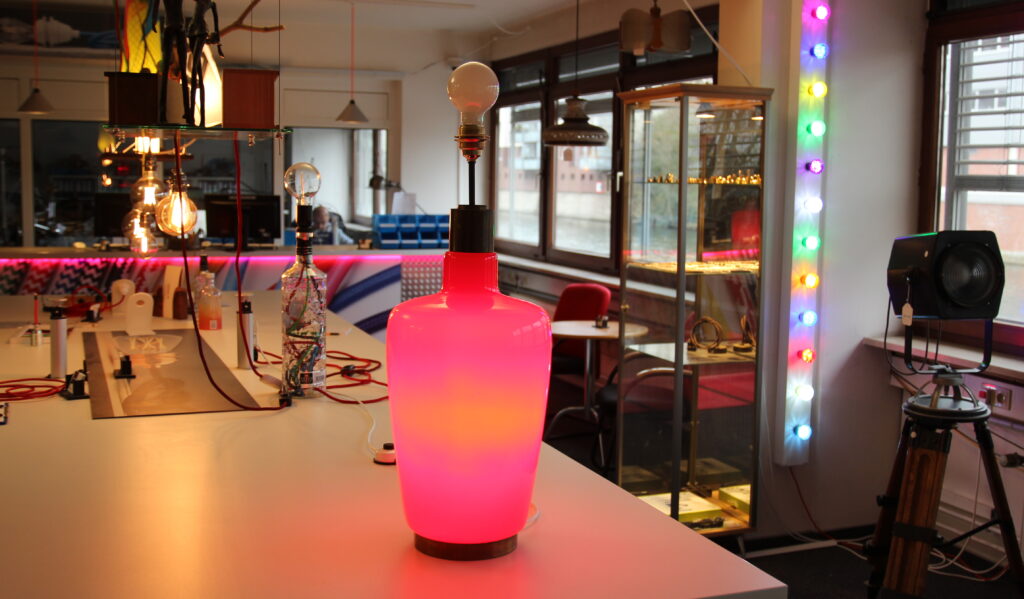

Ergebnis der Neuverkabelung

Nach der Neuverkabelung erzeugt die Lampe:

  • ein gleichmäßiges, warmes Licht
  • eine besonders schöne Ausleuchtung des roten Glaskörpers

Der optische Effekt kommt in der Realität deutlich besser zur Geltung als auf Bildern.

Verwendetes Material

Aus dem Sortiment von Radio Kölsch Hamburg:

Arbeitsaufwand

Arbeitsaufwand unseres Elektroprofis:
ca. 2 Stunden

Tipp aus der Praxis

Wenn Sie ältere Lampen aus den 1950er bis 1990er Jahren kaufen:

  • lassen Sie die Elektrik unbedingt prüfen
  • achten Sie auf sichere Verkabelung
  • vermeiden Sie Eigenreparaturen ohne Fachkenntnis

Viele Schäden entstehen durch unsachgemäße Umbauten.
