Aus einem grünen Glasschirm eine Lampe bauen

Veröffentlicht am von

In diesem Blogbeitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg zeigen wir ein schönes Kundenprojekt:
Aus einem einzelnen Lampenschirm wurde eine komplette Deckenlampe neu aufgebaut.

Unsere Kundin übergab uns einen grünen Glasschirm mit der Bitte, eine passende und sichere Aufhängung zu konstruieren, da die ursprüngliche Befestigung nicht mehr vorhanden war.

Der Lampenschirm im Detail

Der verwendete Glasschirm überzeugt durch sein klassisches Design:

  • außen grün lackiert
  • innen weiß für optimale Lichtreflexion

Maße des Lampenschirms:

  • Höhe: 20 cm
  • Außendurchmesser: 30 cm
  • Höhe Lampenhals: 10 cm
  • Durchmesser Lampenhals: 5,8 cm

Diese Maße sind entscheidend für die Auswahl der passenden Leuchtenteile und die Konstruktion der Aufhängung.

Ziel: Aufbau einer sicheren Deckenlampe

Da keine originale Halterung vorhanden war, wurde eine komplette Aufhängung neu konstruiert:

  • sichere Befestigung
  • fachgerechte Verkabelung
  • optisch abgestimmte Komponenten

Verwendete Komponenten im Überblick

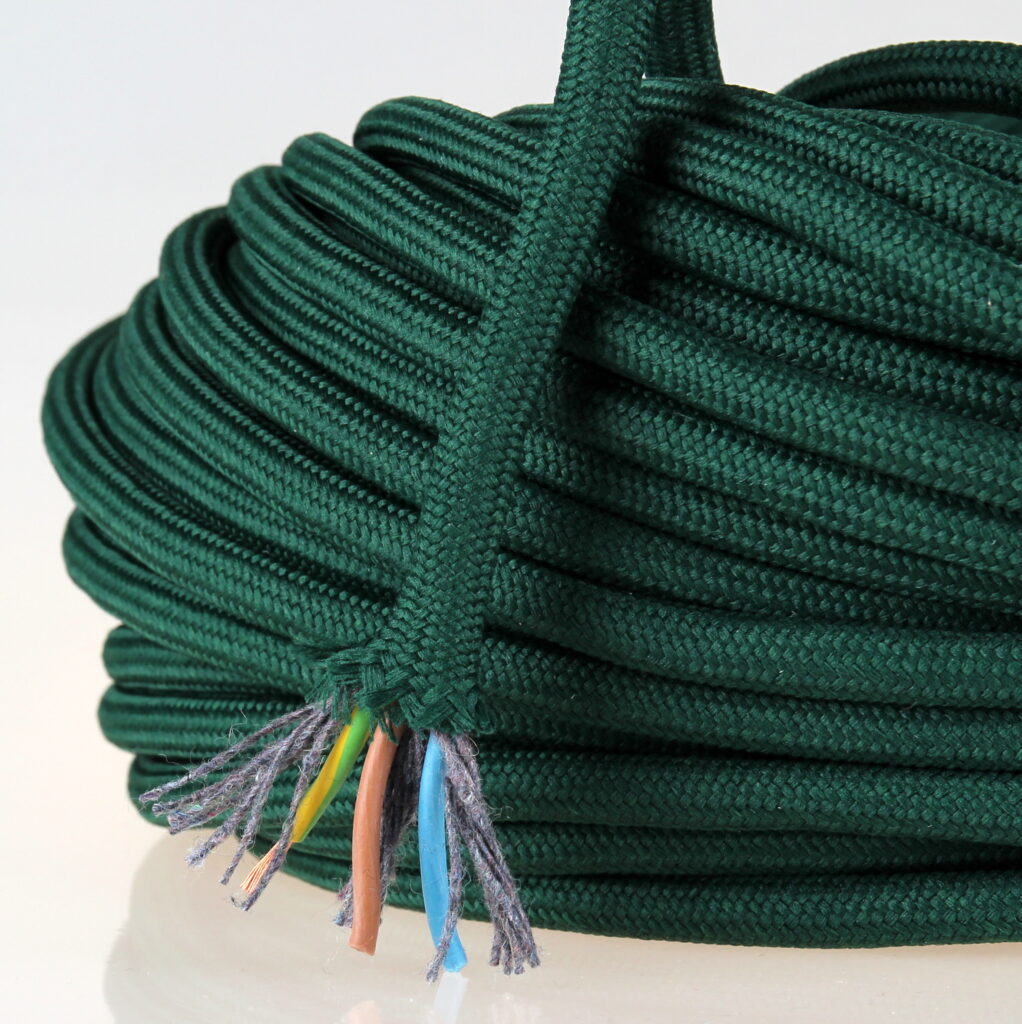

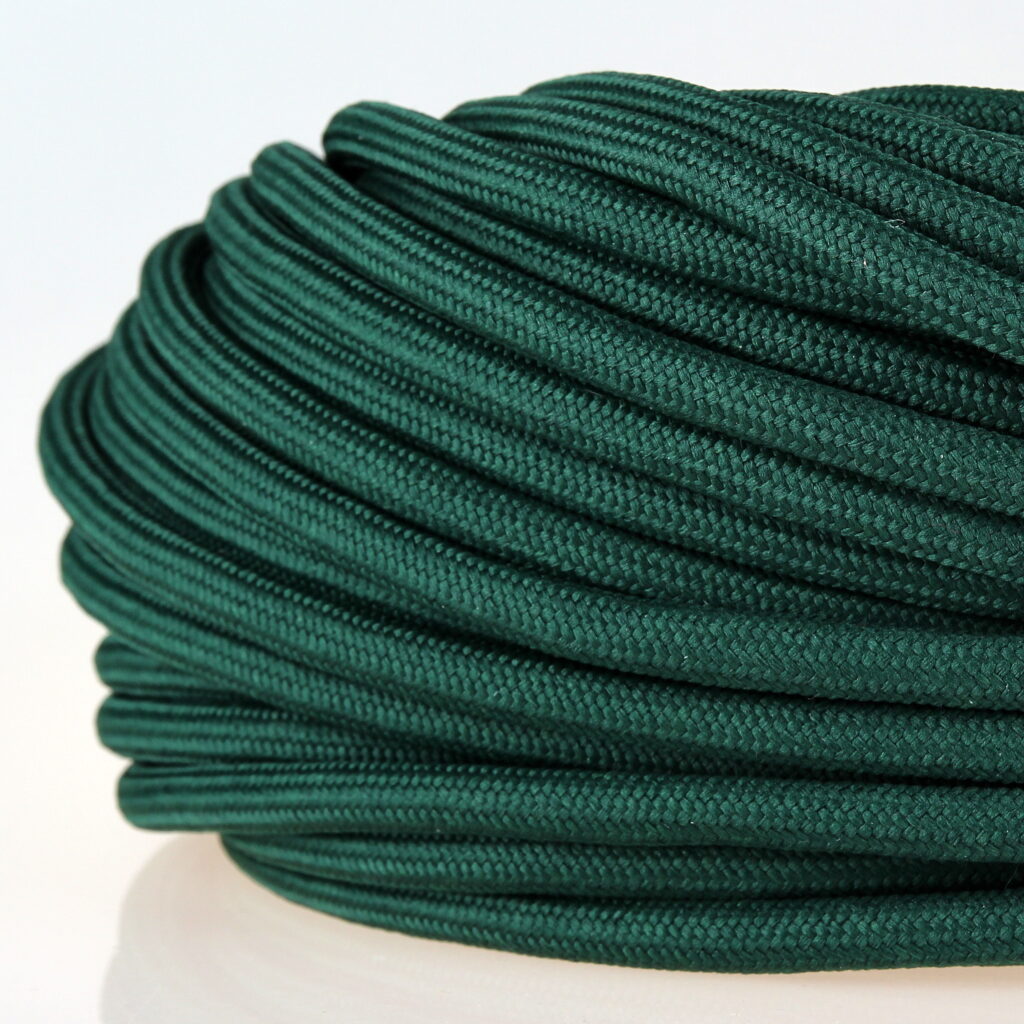

Textilkabel Zug-Pendelleitung

Für die Stromzufuhr wurde eine hochwertige Pendelleitung eingesetzt:

  • 3-adrig (inkl. Schutzleiter)
  • Farbe: dunkelgrün
  • besonders flexibel durch textile Verarbeitung

Diese Leitung eignet sich ideal für sichtbare Installationen und hochwertige Pendelleuchten.

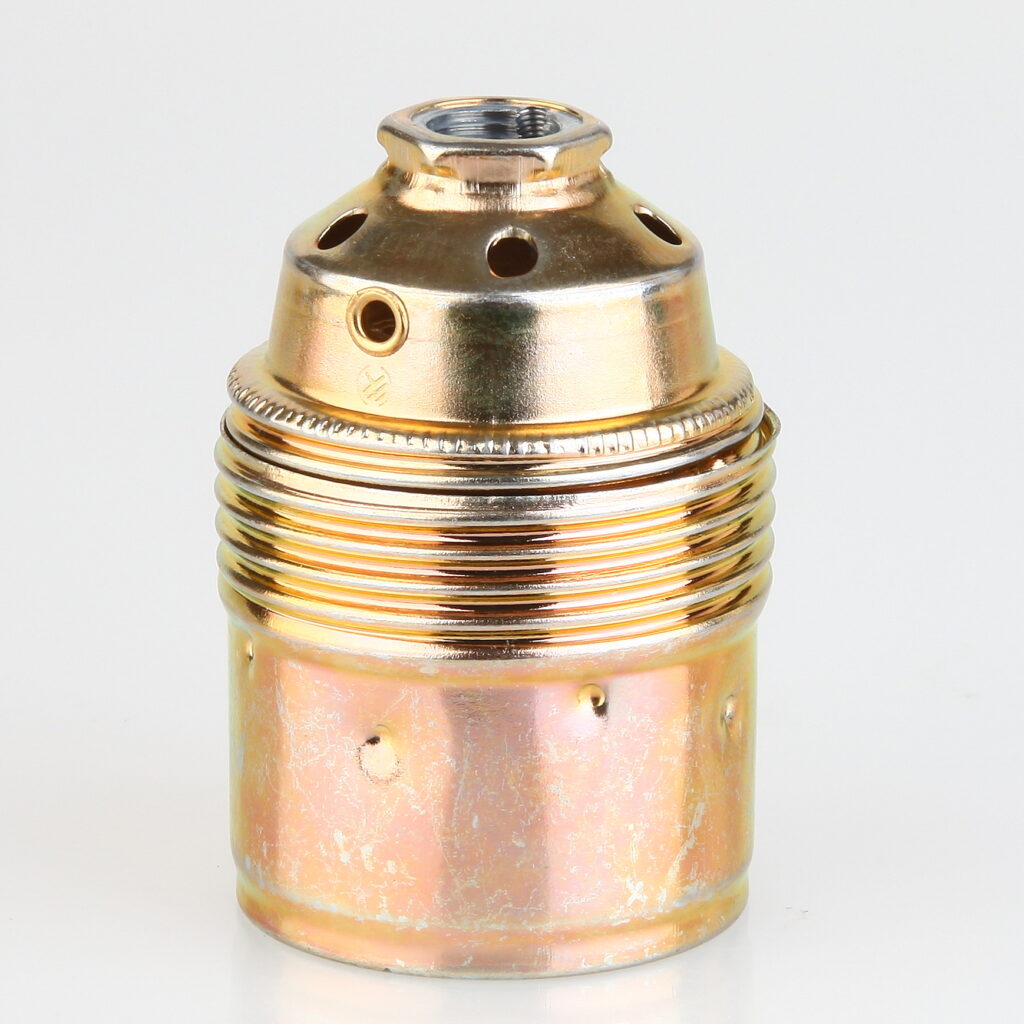

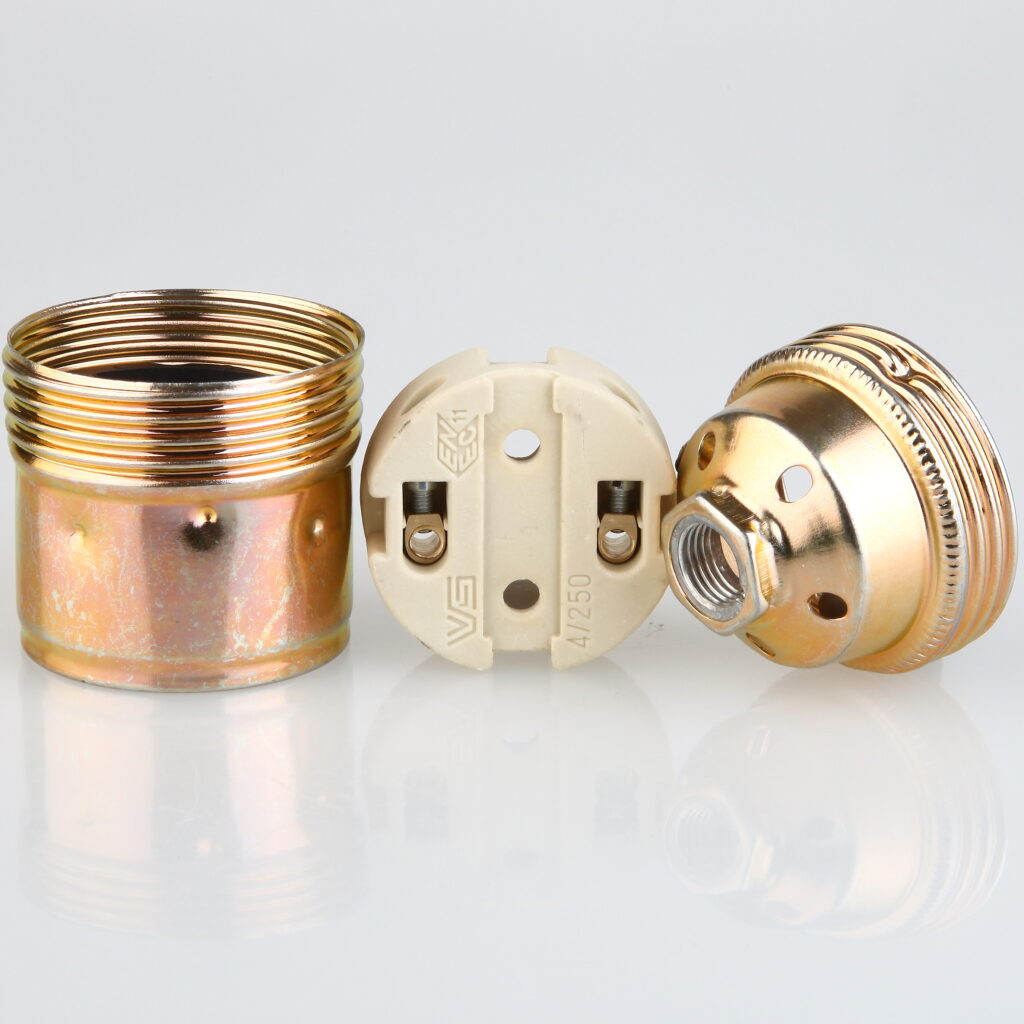

E27 Lampenfassung Metall vermessingt

Als Fassung wurde eine robuste Metallausführung gewählt:

  • E27 Standardfassung
  • vermessingte Oberfläche
  • geeignet für 3-adrige Verkabelung

Die Kombination aus Messing und grünem Textilkabel sorgt für eine besonders elegante Optik.

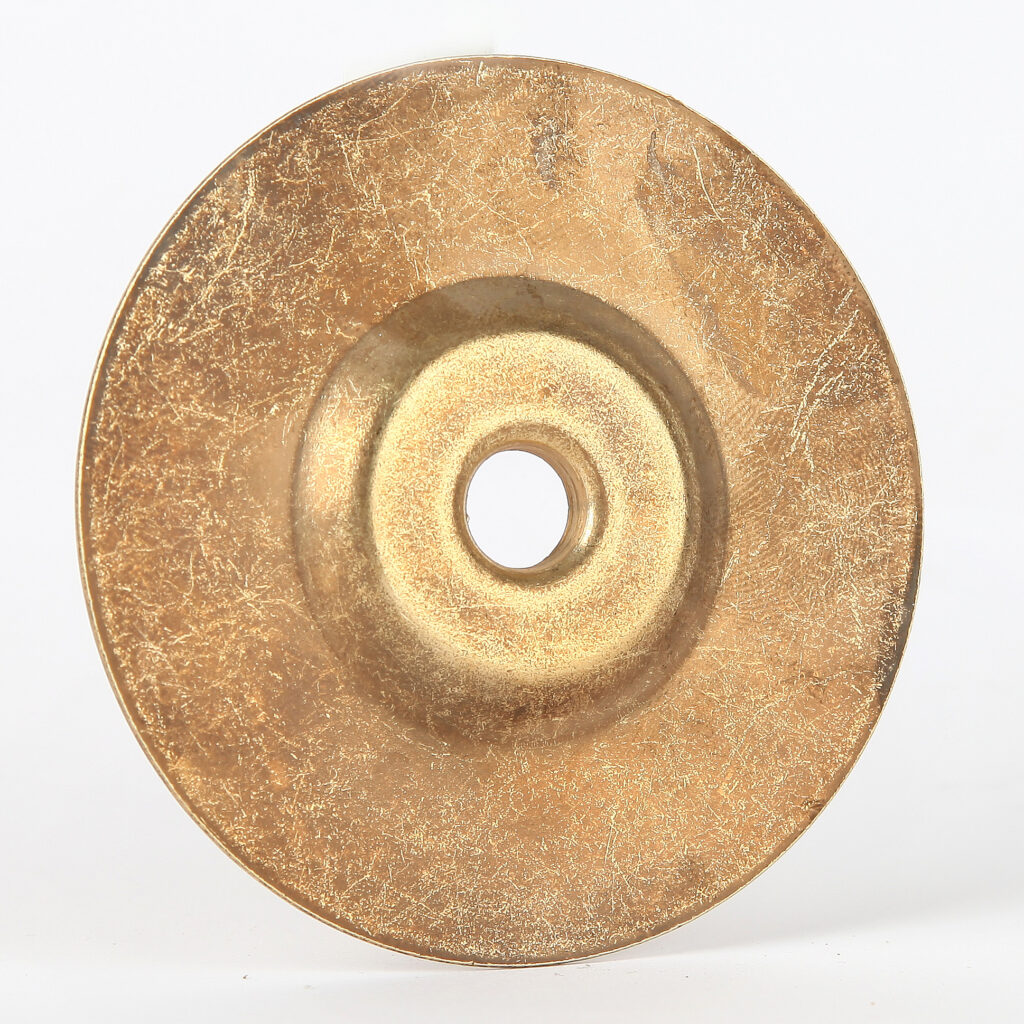

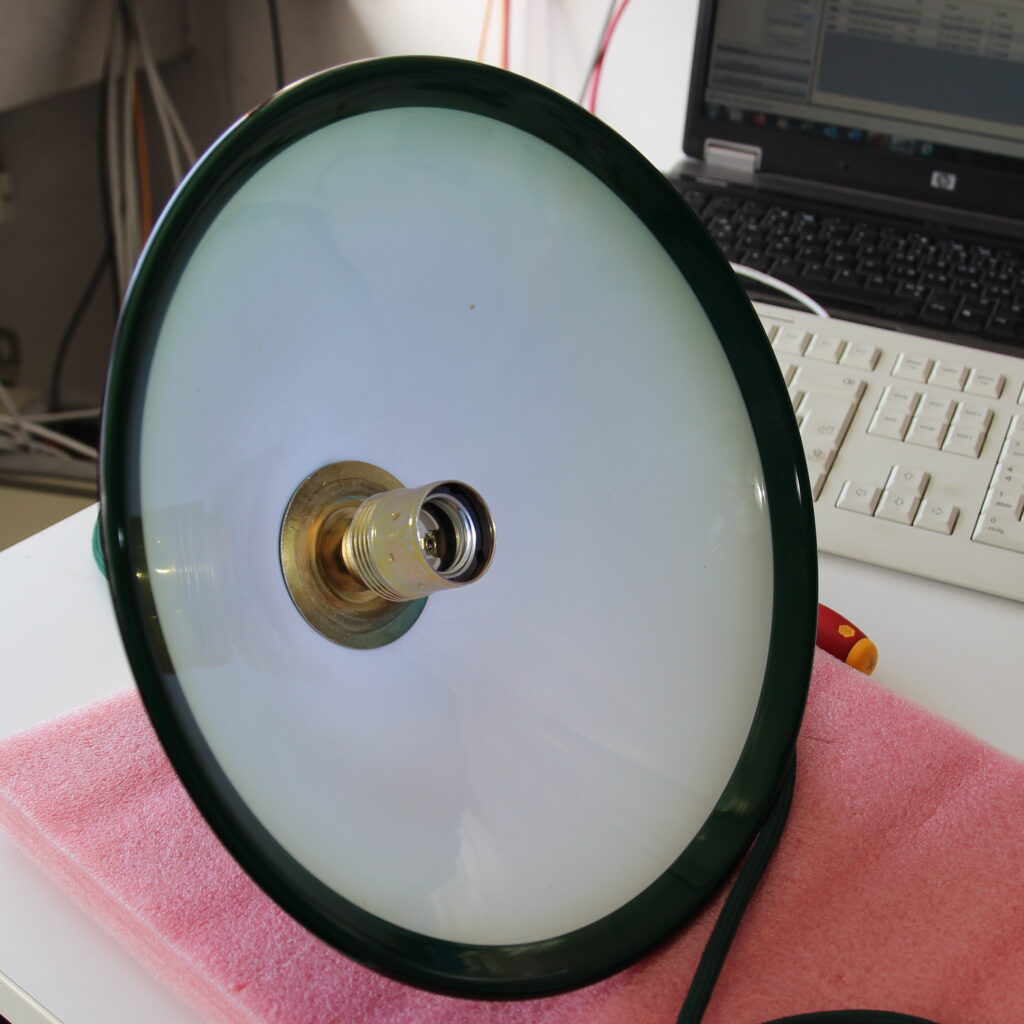

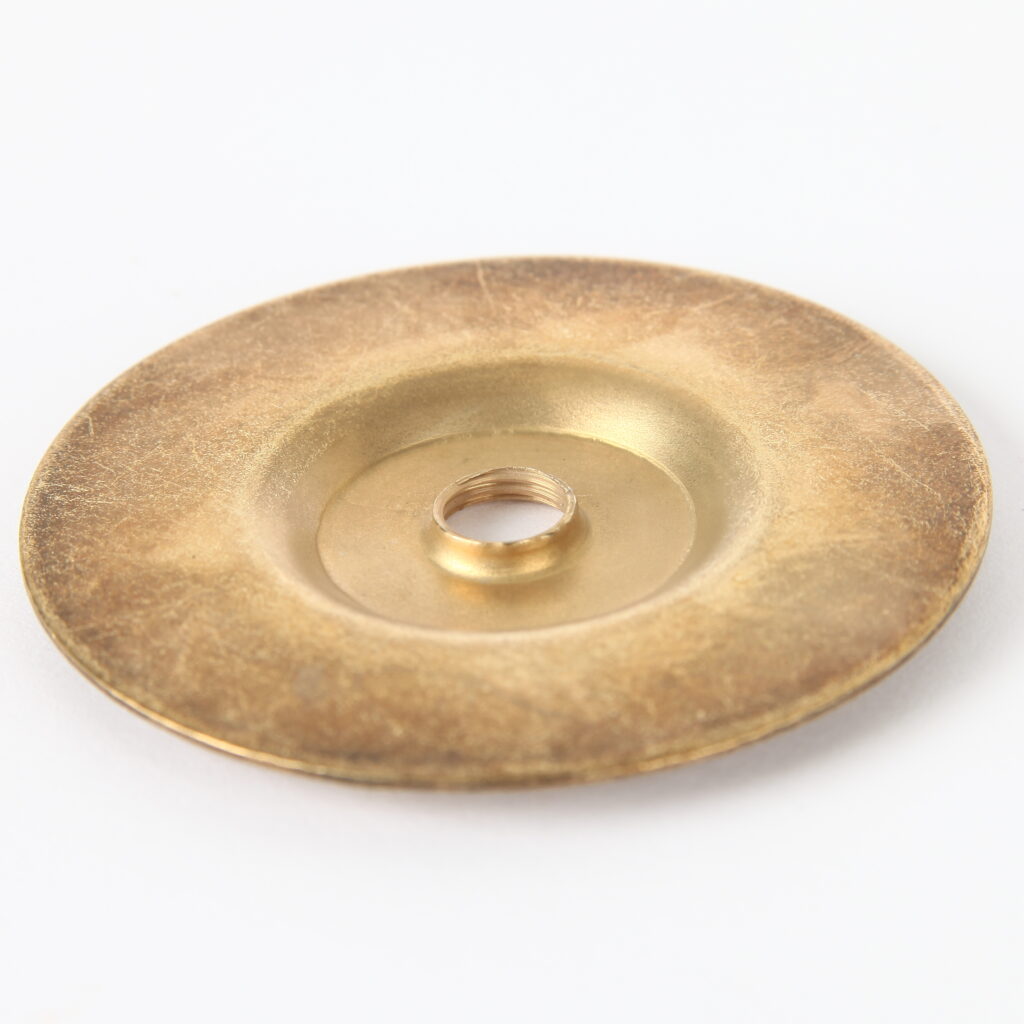

Schirmträgerplatte

Die Schirmträgerplatte dient als zentrales Verbindungselement:

  • trägt den Glasschirm
  • fixiert die Lampenfassung
  • sorgt für eine stabile Konstruktion

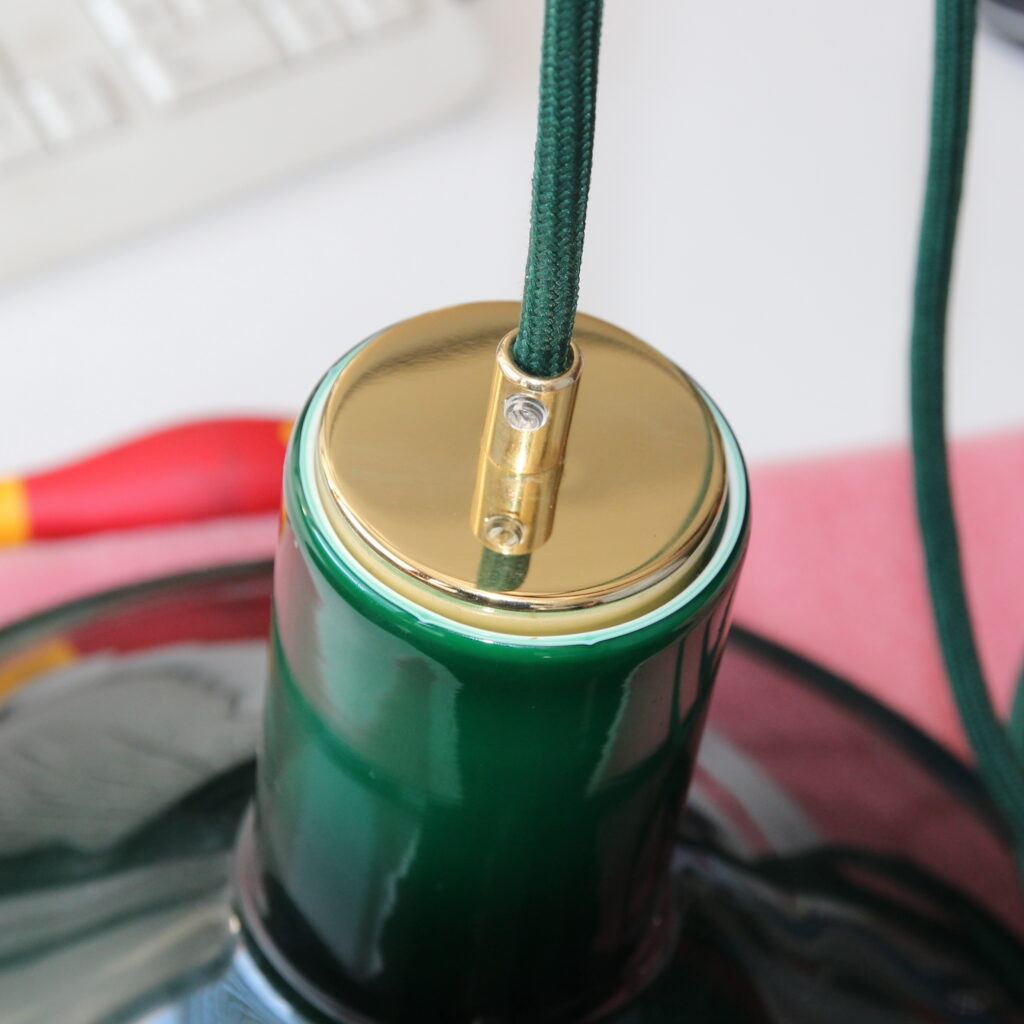

Abschlussscheibe und Zugentlastung aus Messing

Für die obere Öffnung des Glasschirms wurde eine passende Lösung umgesetzt:

  • Abschlussscheibe zur Zentrierung
  • Zugentlastung zur Sicherung des Kabels
  • Material: Messing poliert

Diese Kombination sorgt für:

  • sichere Kabelführung
  • Schutz vor Zugbelastung
  • hochwertige Optik

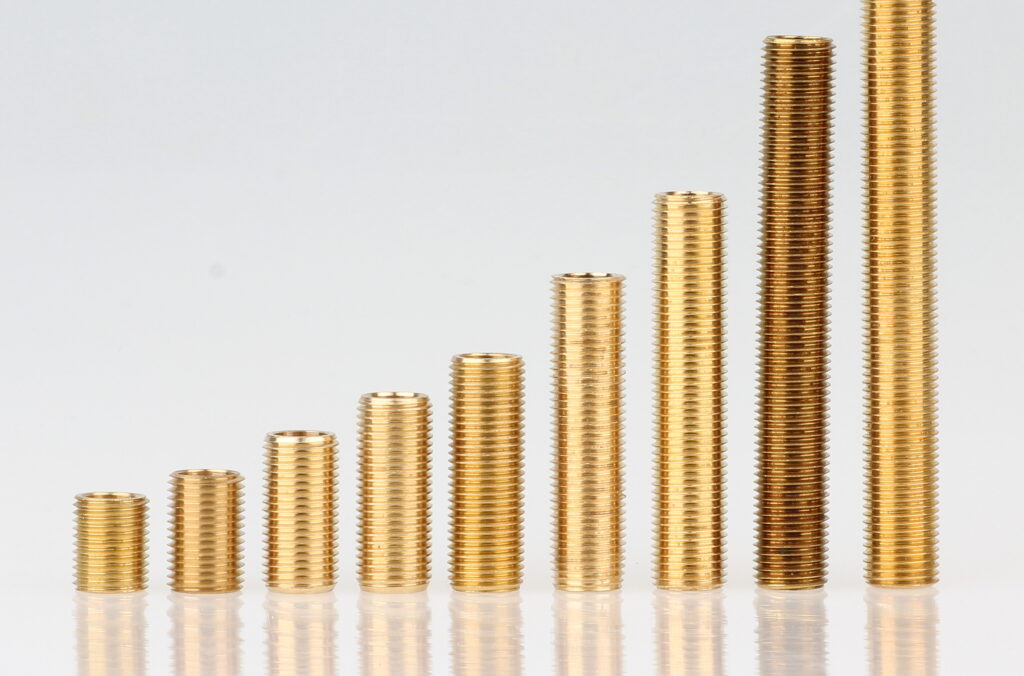

Verbindung über Gewinderohr

Alle Bauteile wurden über ein M10x1 Gewinderohr verbunden:

  • stabile mechanische Verbindung
  • exakte Anpassung an die Schirmgröße
  • langlebige Konstruktion

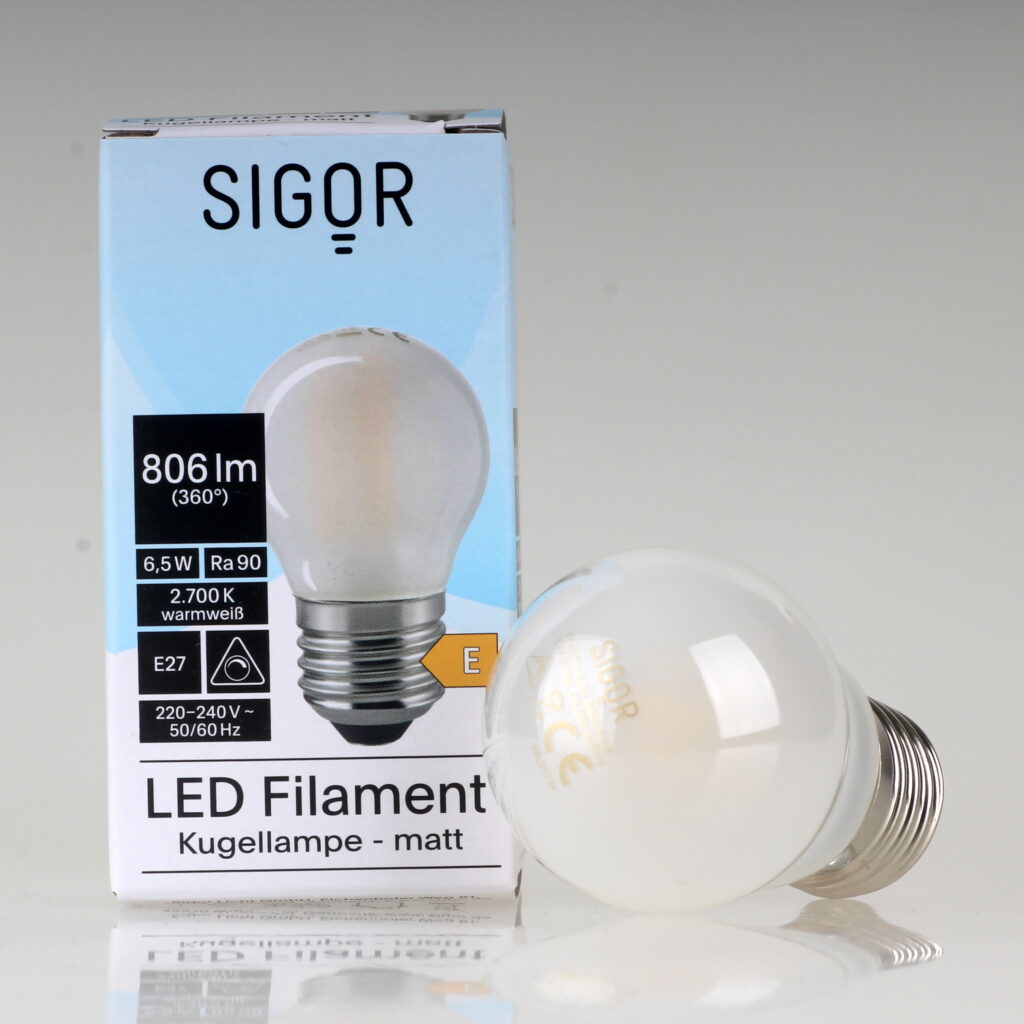

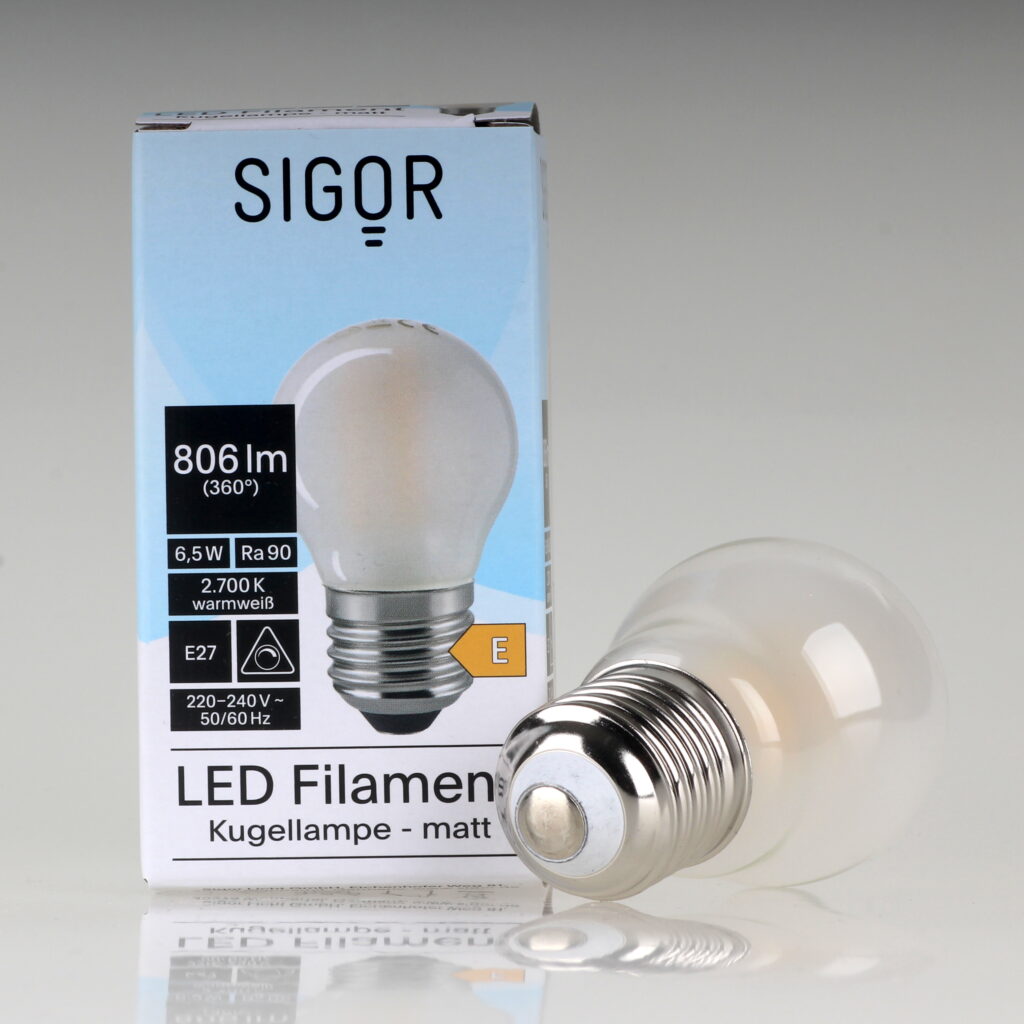

LED-Leuchtmittel

Als Lichtquelle wurde ein modernes LED-Leuchtmittel verwendet:

  • Tropfenform
  • 6,5 Watt
  • stromsparend
  • geringe Wärmeentwicklung

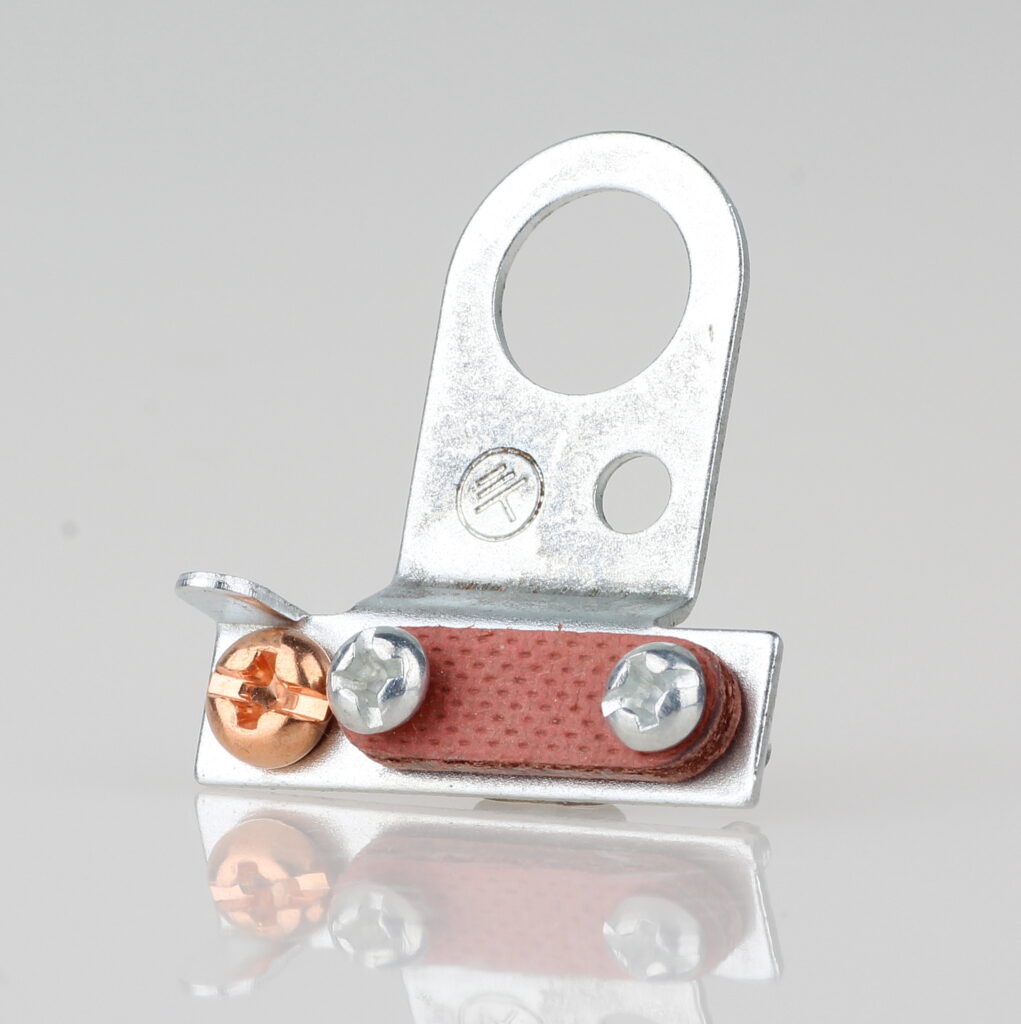

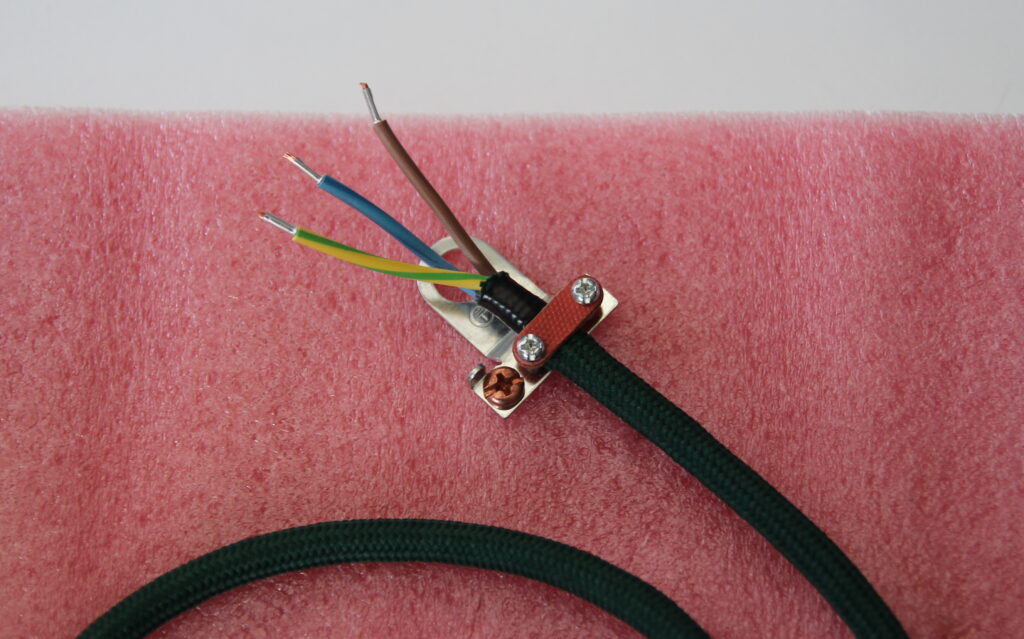

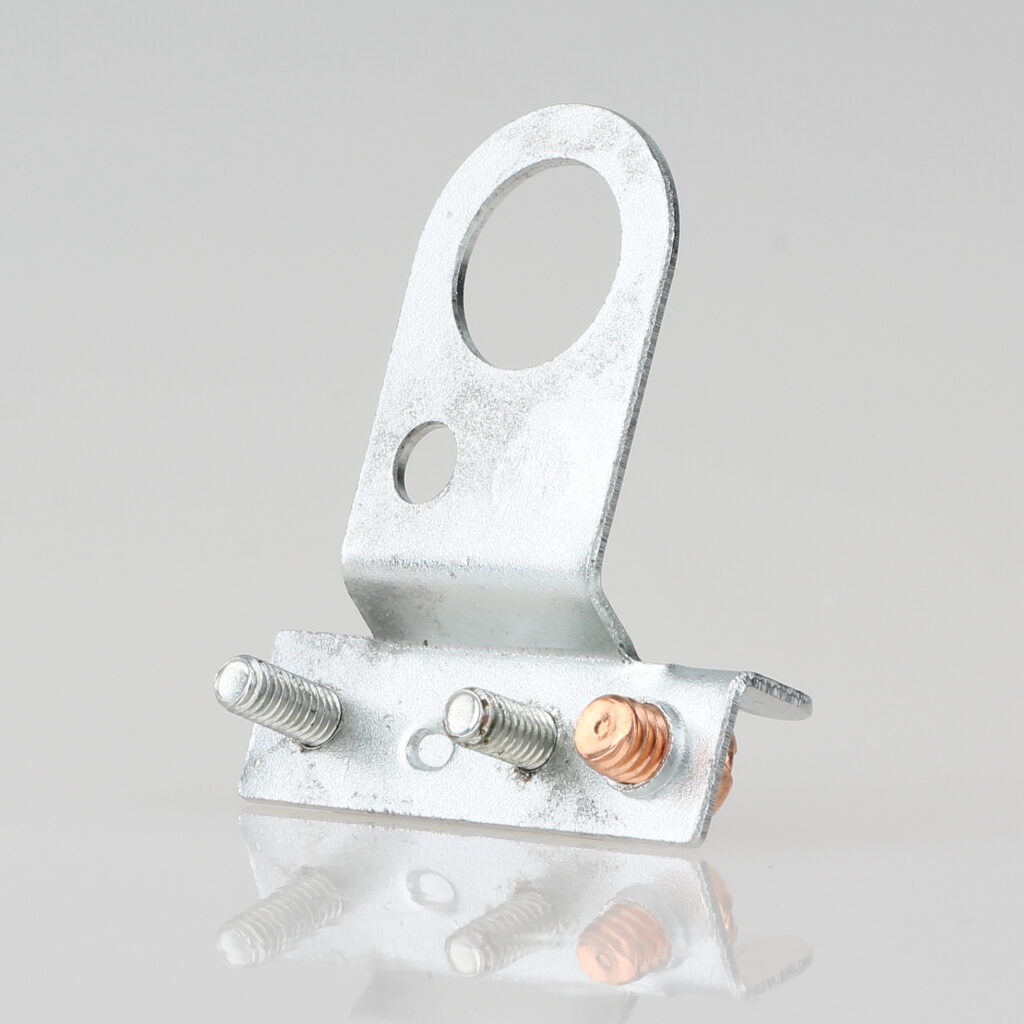

Lampen Kabel-Aufhänger

Für die sichere Montage an der Decke wurde zusätzlich ein Kabelaufhänger installiert:

  • entlastet die elektrische Verbindung
  • sorgt für stabile Aufhängung
  • erhöht die Sicherheit

Verwendete Materialien aus dem Sortiment von Radio Kölsch Hamburg

  • 1 x E27 Lampenfassung Metall vermessingt (Art.-Nr. 2014-1407)
  • 2 m Textilkabel Zug-Pendelleitung dunkelgrün (Art.-Nr. 2014-1016)
  • 1 x Abschlussscheibe Messing poliert (Art.-Nr. 2015-2001)
  • 1 x Schirmträgerplatte M10x1 (Art.-Nr. 2016-3345)
  • 1 x Zugentlastung M10x1 Messing poliert (Art.-Nr. 2014-1045)
  • 1 x Unterlegscheibe 50 mm (Art.-Nr. 2016-3805)
  • 1 x M10x1 Sechskantmutter (Art.-Nr. 2014-1496)
  • 1 x Lampen Kabelaufhänger (Art.-Nr. 2014-1667)
  • 1 x E27 LED Leuchtmittel 6,5W (Art.-Nr. 2025-14087)
  • 1 x M10x1 Messing Gewinderohr (Art.-Nr. 2018-5585)

Arbeitsaufwand

Arbeitszeit unseres Elektroprofis:
45 Minuten

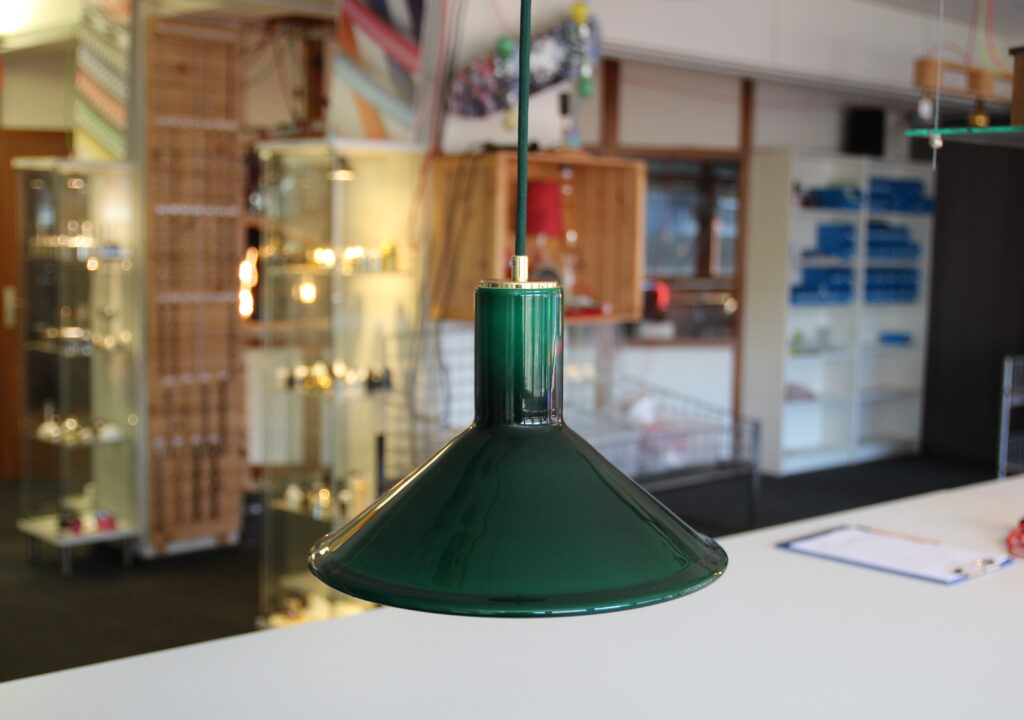

Ergebnis des Projekts

Nach der Montage aller Komponenten entstand eine:

  • stilvolle Deckenlampe
  • technisch sichere Konstruktion
  • harmonische Kombination aus Glas, Textil und Messing

Selbstverständlich wurde abschließend eine Sicherheitsprüfung erfolgreich durchgeführt.

Fazit

Dieses Projekt zeigt, wie einfach sich aus einem einzelnen Lampenschirm eine hochwertige Lampe bauen lässt – mit den richtigen Komponenten und fachgerechter Umsetzung.

Wichtige Punkte:

  • passende Leuchtenteile wählen
  • sichere Verkabelung umsetzen
  • auf Erdung achten
  • Design und Technik kombinieren
