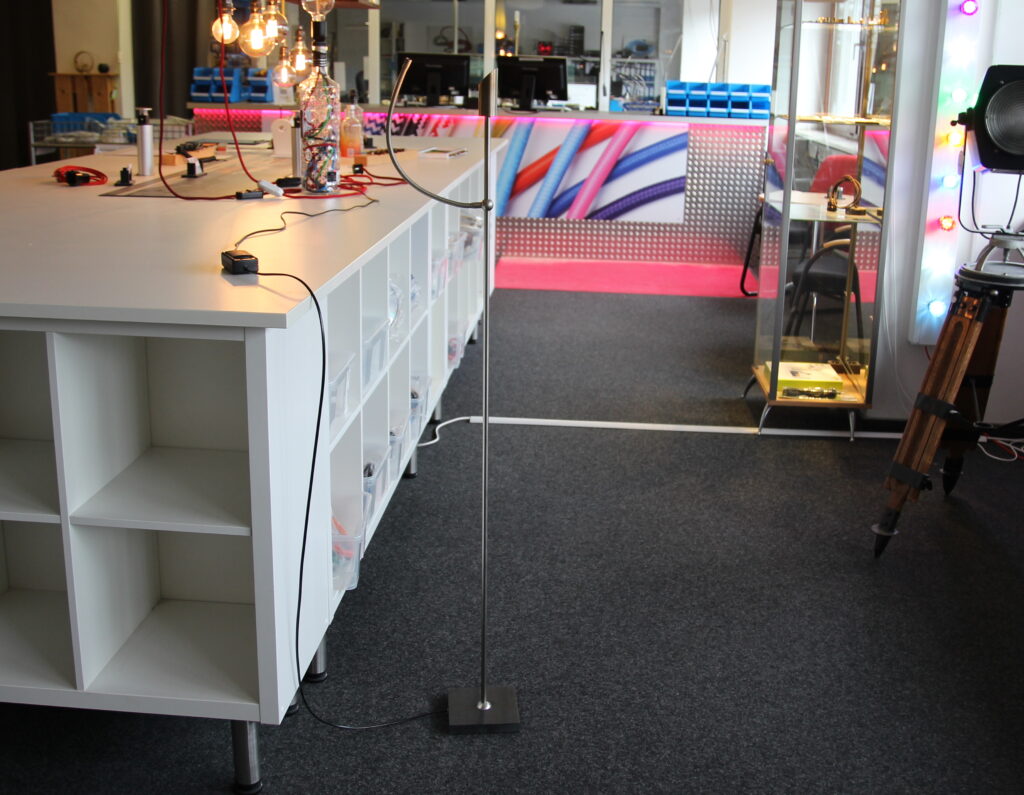

In unserem heutigen Blogbeitrag auf www.lampe-bauen.de von Radio Kölsch Hamburg berichten wir über die Reparatur einer Stehlampe, die mit einem Touch-Dimmer und integriertem 12V Transformator betrieben wird.

Bei dieser Lampenart kann die Leuchte durch Berühren des metallischen Lampenstabes ein- und ausgeschaltet sowie gedimmt werden. Diese Technik wurde besonders häufig bei Designer-Stehlampen und Halogenleuchten verwendet.

Unser Kunde brachte uns die Lampe mit der Bitte, die Elektrik zu überprüfen, da die Lampe keine Funktion mehr hatte.

---

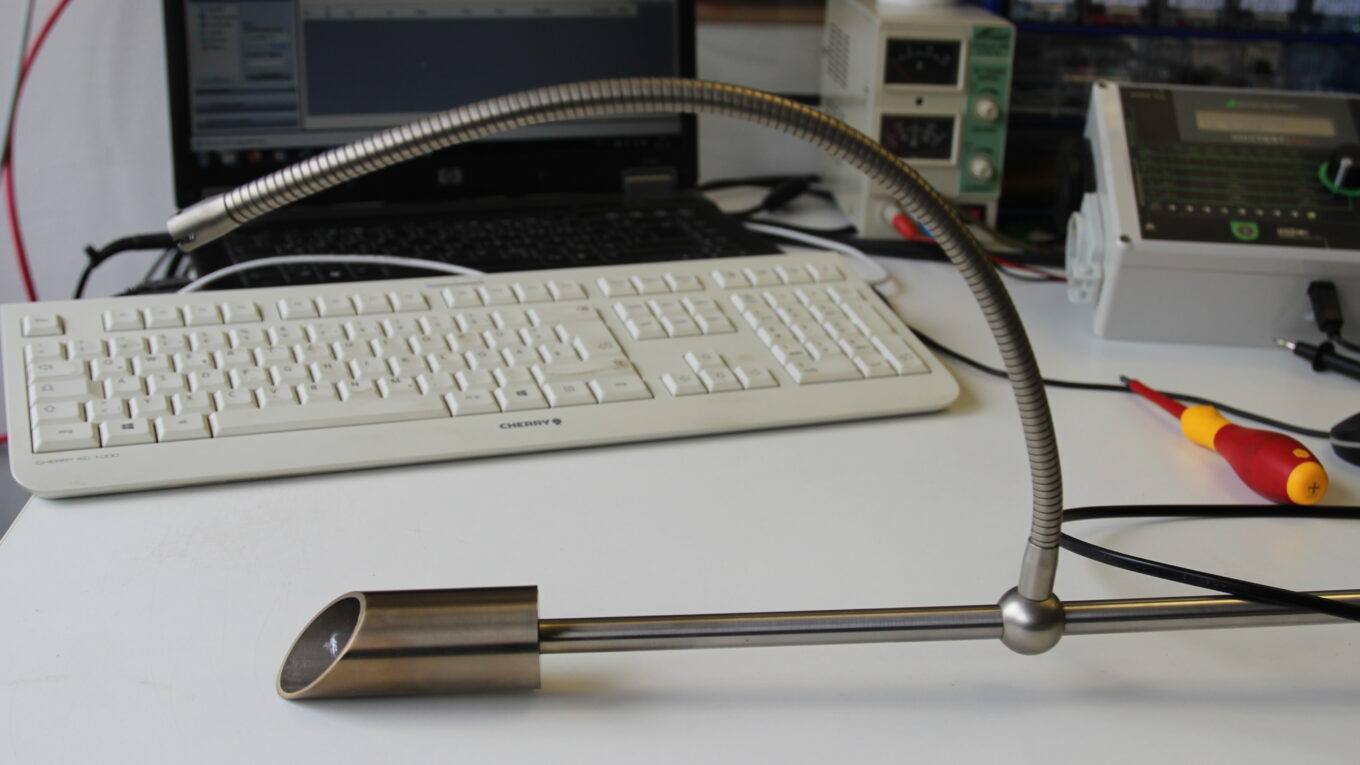

Aufbau der Lampe mit Touch-Dimmer

Die Stehlampe besitzt einen Schnurdimmer mit Touch-Funktion, der gleichzeitig als Transformator arbeitet.

Der Dimmer wandelt die Netzspannung von

230 Volt auf 12 Volt um

damit ein Halogenleuchtmittel mit Sockel GY6,35 betrieben werden kann.

Diese Bauweise findet man häufig bei:

• Designer-Stehlampen
• Deckenflutern
• Halogen-Leselampen
• hochwertigen Wohnraumleuchten
• älteren Niedervolt-Leuchten

---

Touch-Dimmer defekt

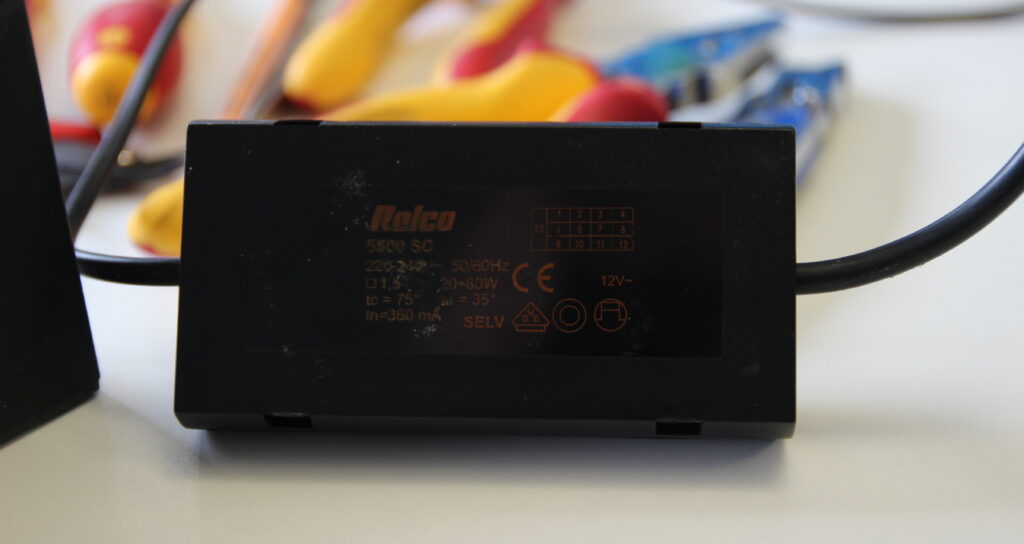

Bei unserer Überprüfung stellten wir fest, dass der vorhandene Touch-Schnurdimmer defekt war.

Der Dimmer hatte altersbedingt das Ende seiner Lebensdauer erreicht und war nicht mehr reparabel.

Ein Ersatzteil vom Hersteller war nicht mehr verfügbar, da

• der Hersteller nicht mehr existiert
• die Produktion eingestellt wurde
• viele Systeme auf LED umgestellt wurden
• ältere Touch-Dimmer nicht mehr hergestellt werden

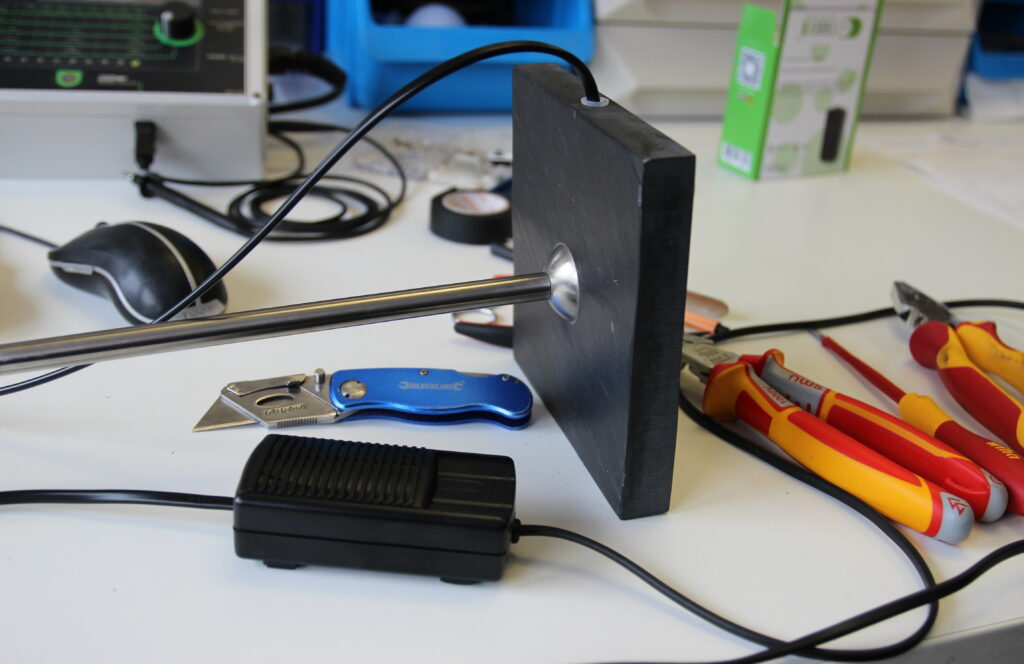

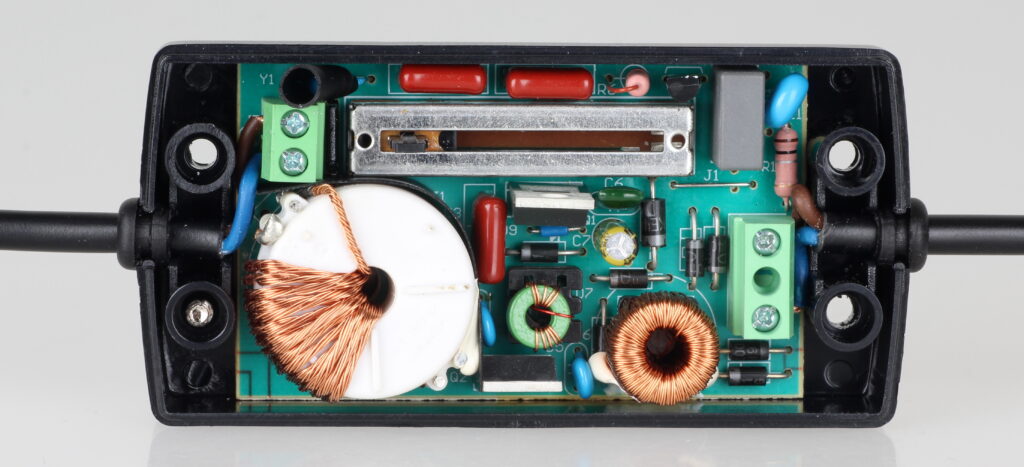

Wir entschieden uns daher, einen neuen Schnur-Fußdimmer mit 12V Ausgangsspannung aus unserem Sortiment zu installieren.

Damit konnte die Lampe wieder sicher betrieben werden.

---

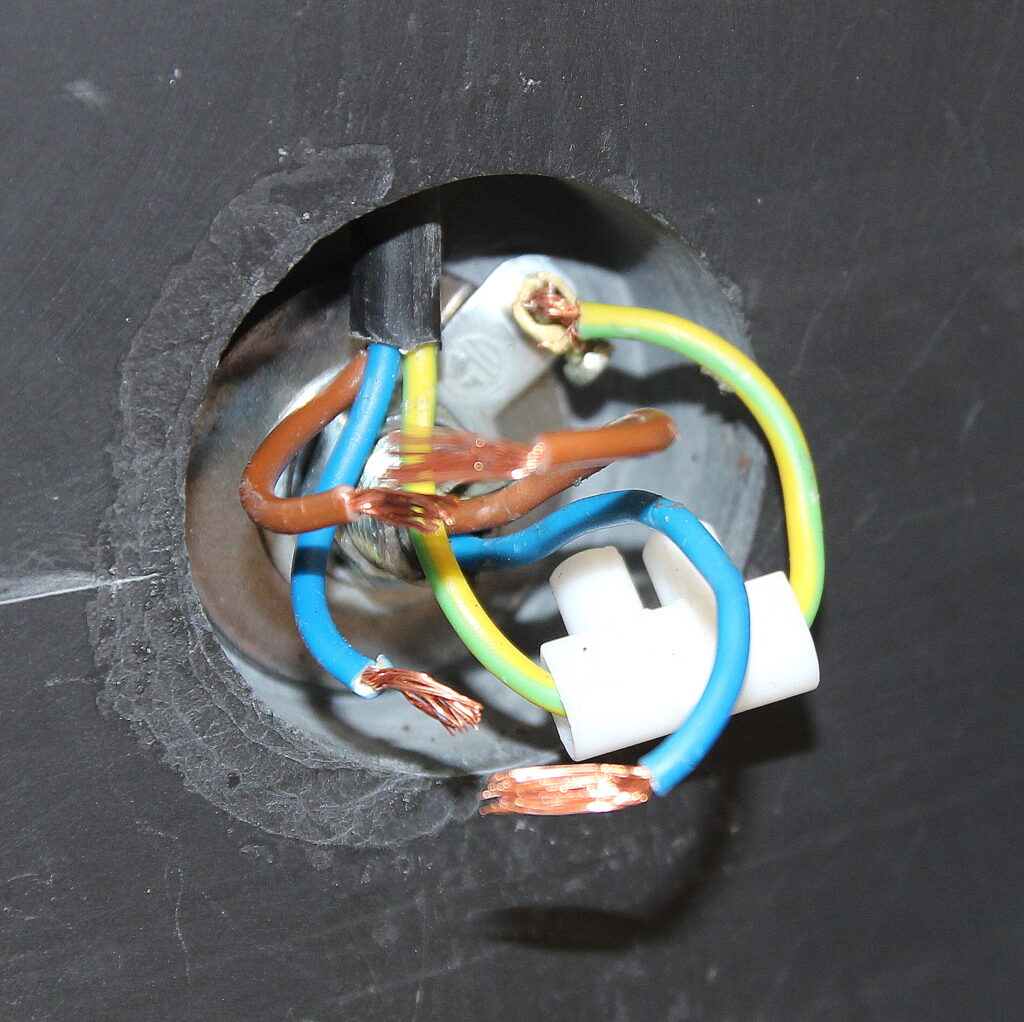

Unsachgemäße Verkabelung im Lampenfuß

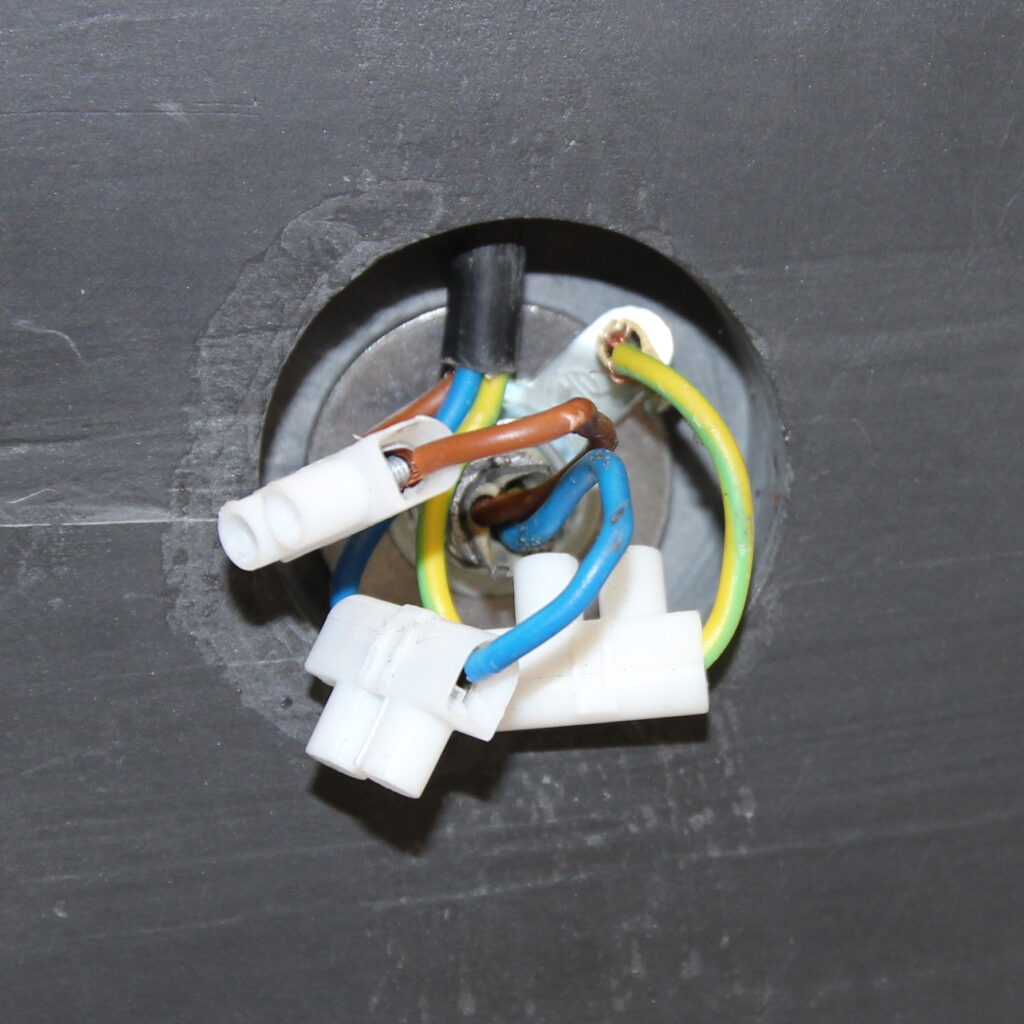

Beim Öffnen des Lampenfußes fanden wir eine sehr unsaubere und nicht fachgerechte Verdrahtung vor.

Festgestellte Mängel:

• Lüsterklemmen unsachgemäß verbaut
• Kabel zu weit abisoliert
• keine Aderendhülsen vorhanden
• keine Zugentlastung
• keine Durchführungstülle
• Gefahr von Kabelbruch und Kurzschluss

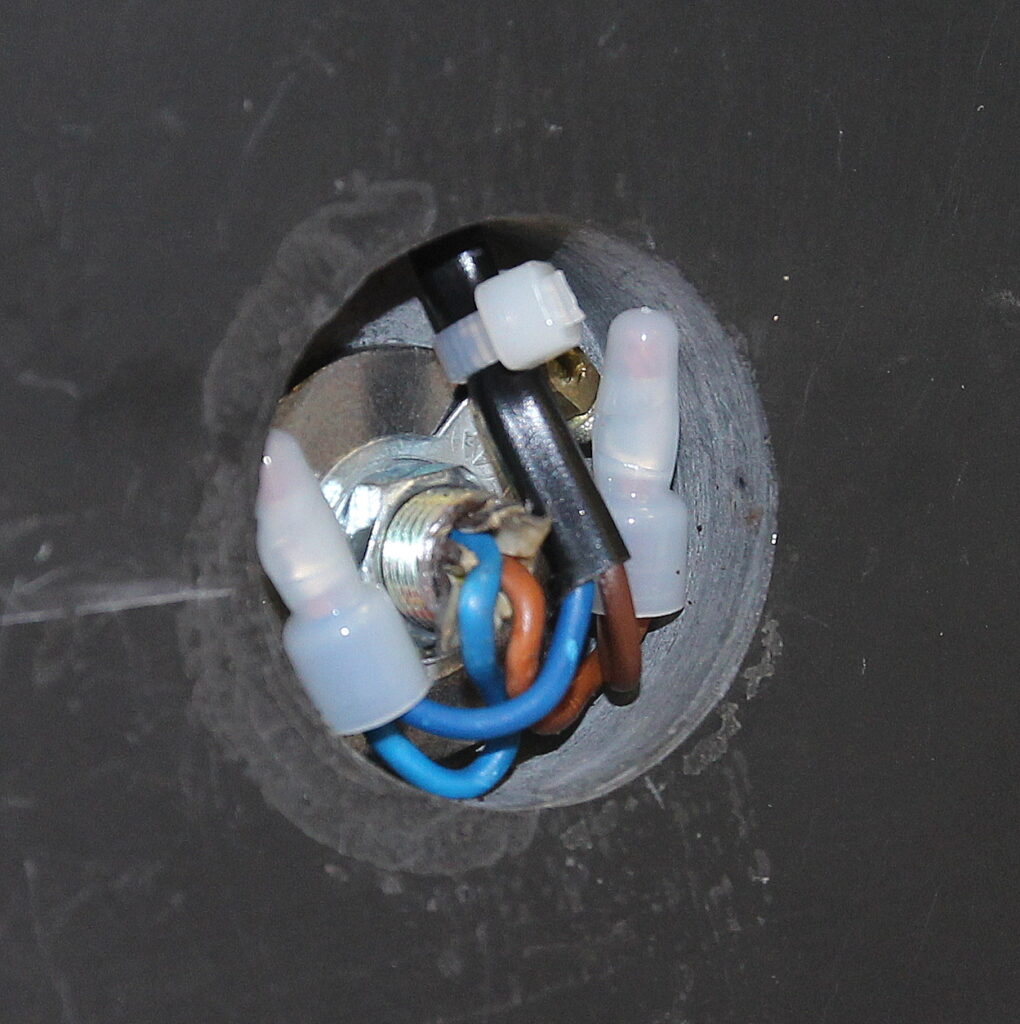

Wir haben die Verkabelung komplett neu aufgebaut.

Verwendet wurden:

• Kabelendverbinder
• neue Leitung

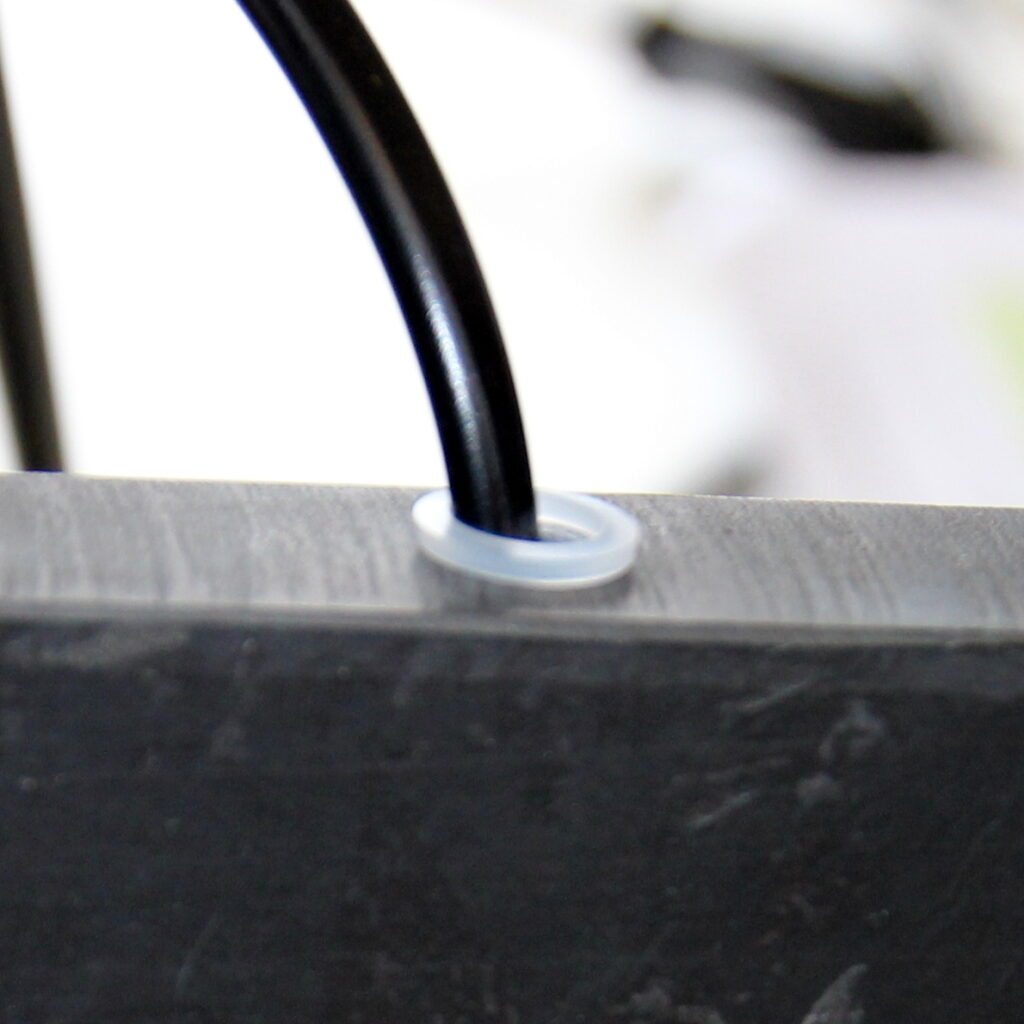

• Durchführungstülle
• fachgerechte Zugentlastung

Nach der Reparatur war die Verdrahtung wieder sauber und sicher ausgeführt.

In unserer täglichen Reparaturpraxis erleben wir sehr oft, dass selbst teure Lampen vom Hersteller nicht sauber verkabelt sind.

---

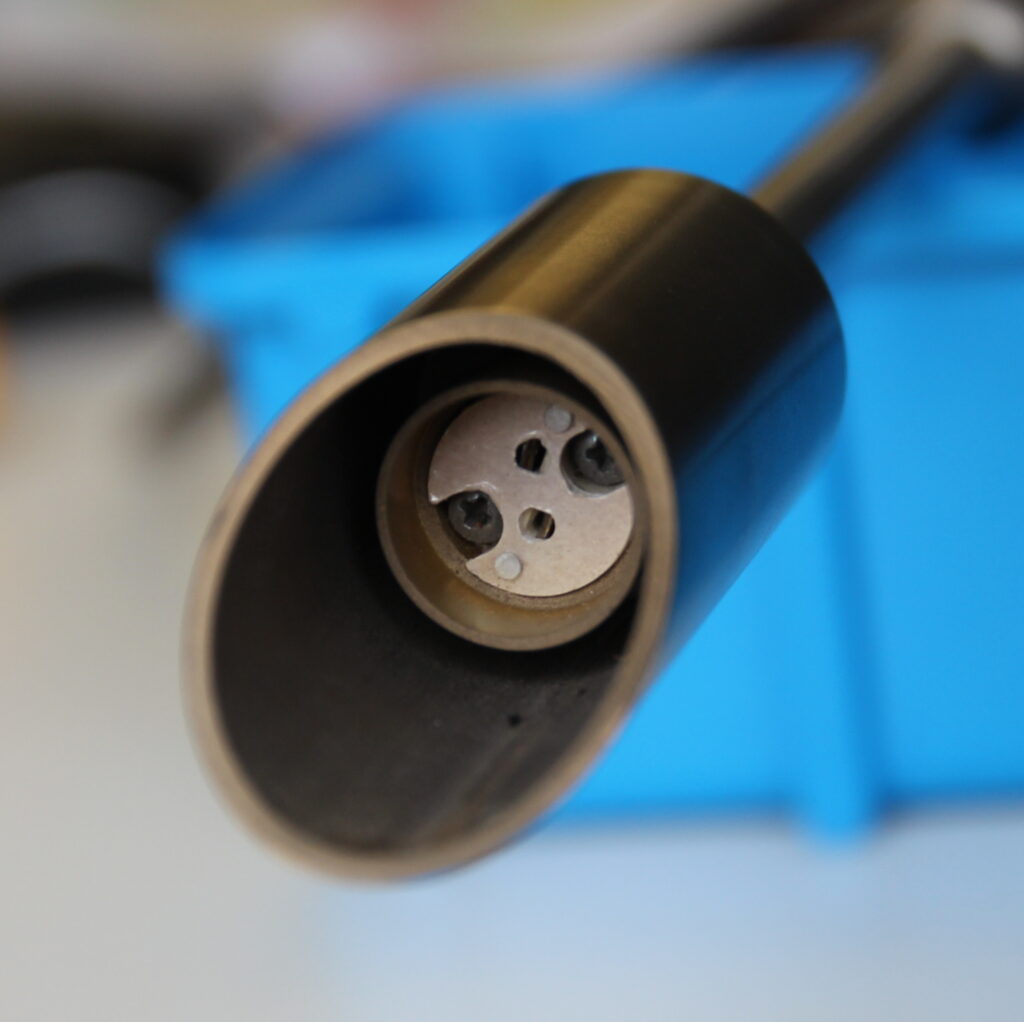

GY6,35 Keramikfassung geprüft

Die vorhandene GY6,35 Keramikfassung wurde überprüft.

Diese Fassungen bestehen aus Keramik, da Halogenlampen sehr hohe Temperaturen erzeugen.

Die Fassung war noch in gutem Zustand und konnte weiter verwendet werden.

Problematisch ist jedoch:

Viele dieser Fassungen sind heute nicht mehr erhältlich, besonders wenn sie speziell in ein Gehäuse eingebaut wurden.

---

Halogenleuchtmittel ersetzt

Das vorhandene Leuchtmittel war ein

12V Halogen
Sockel GY6,35
50 Watt

Dieses konnten wir ersetzen, da wir diese Lampen noch in unserem Sortiment führen.

Solche Leuchtmittel werden heute immer seltener, sind aber für viele ältere Lampen weiterhin notwendig.

---

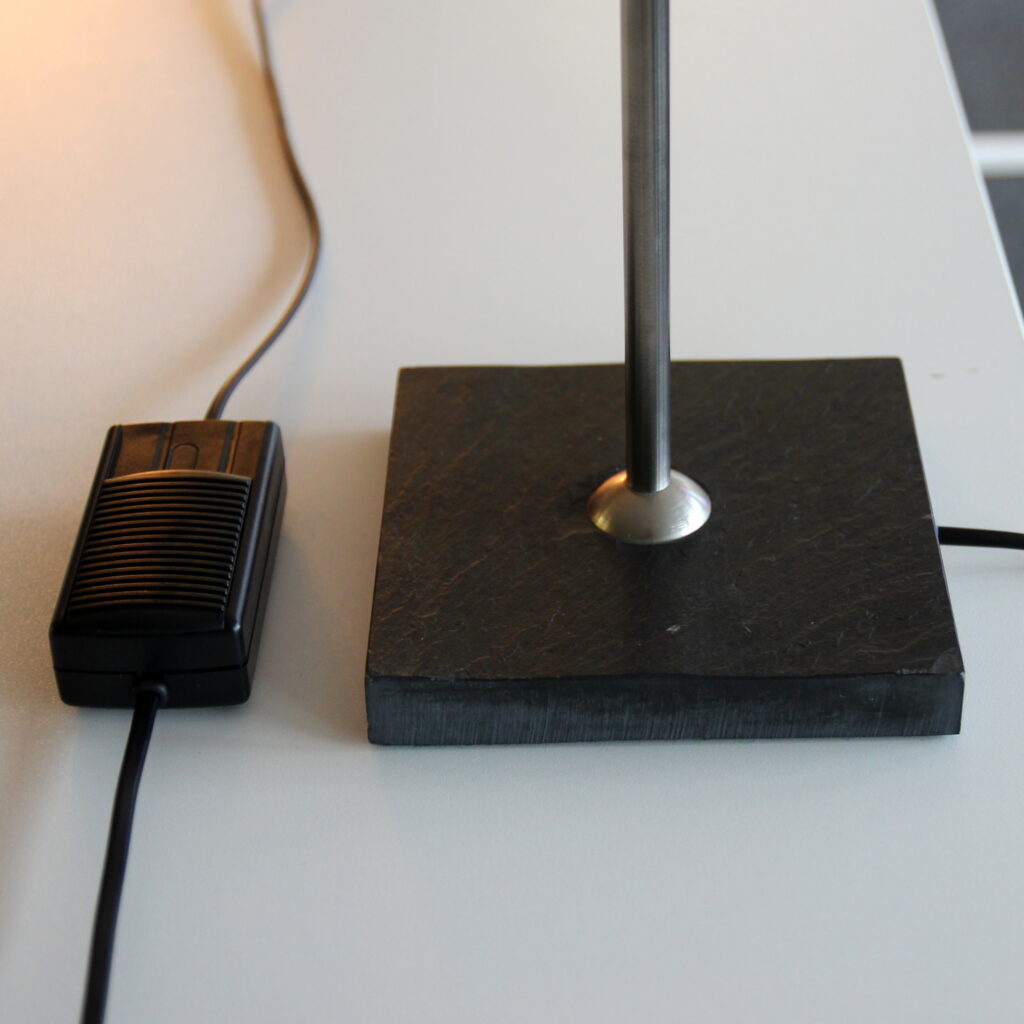

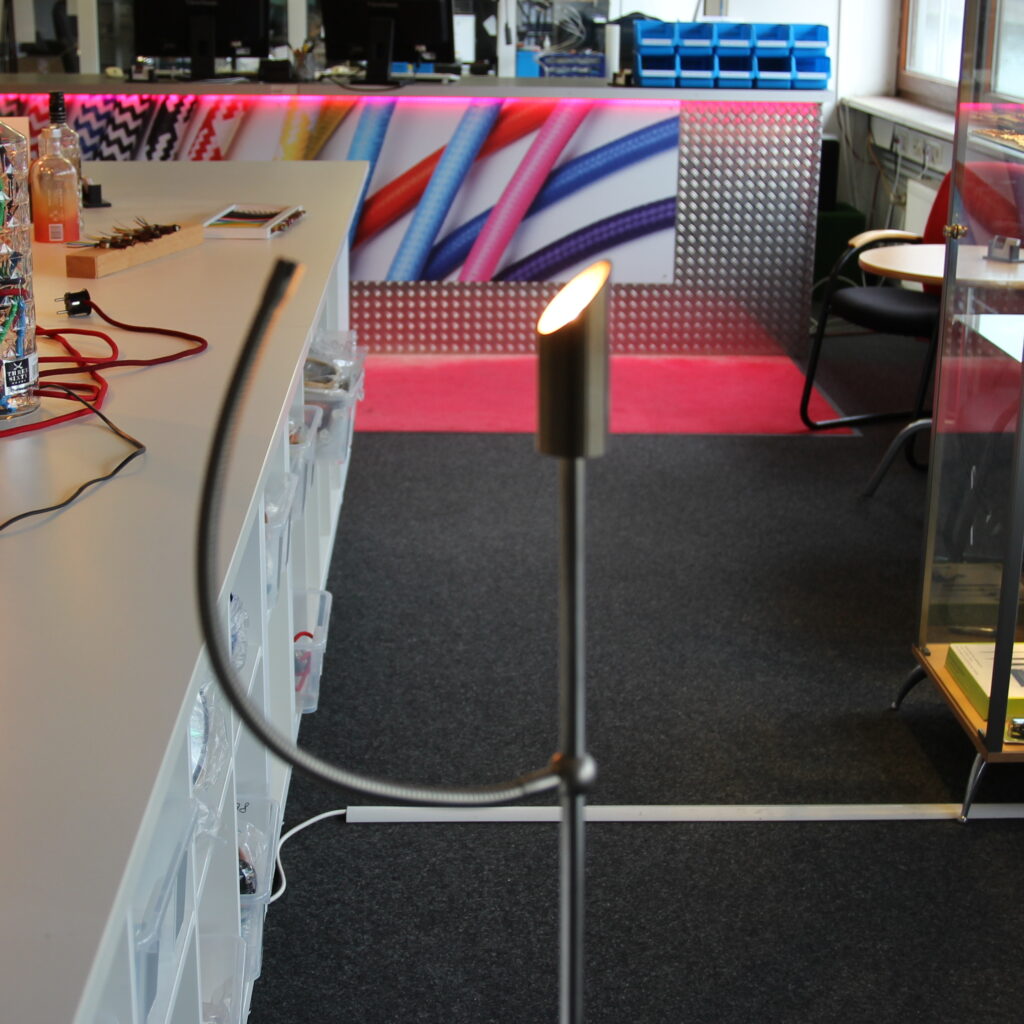

Reparatur erfolgreich abgeschlossen

Nach dem Austausch des Dimmers und der Neuverkabelung führten wir eine vollständige Sicherheitsprüfung durch.

Die Lampe konnte anschließend wieder einwandfrei betrieben werden.

Arbeitsaufwand unseres Elektroprofis
ca. 45 Minuten

Verwendetes Material:

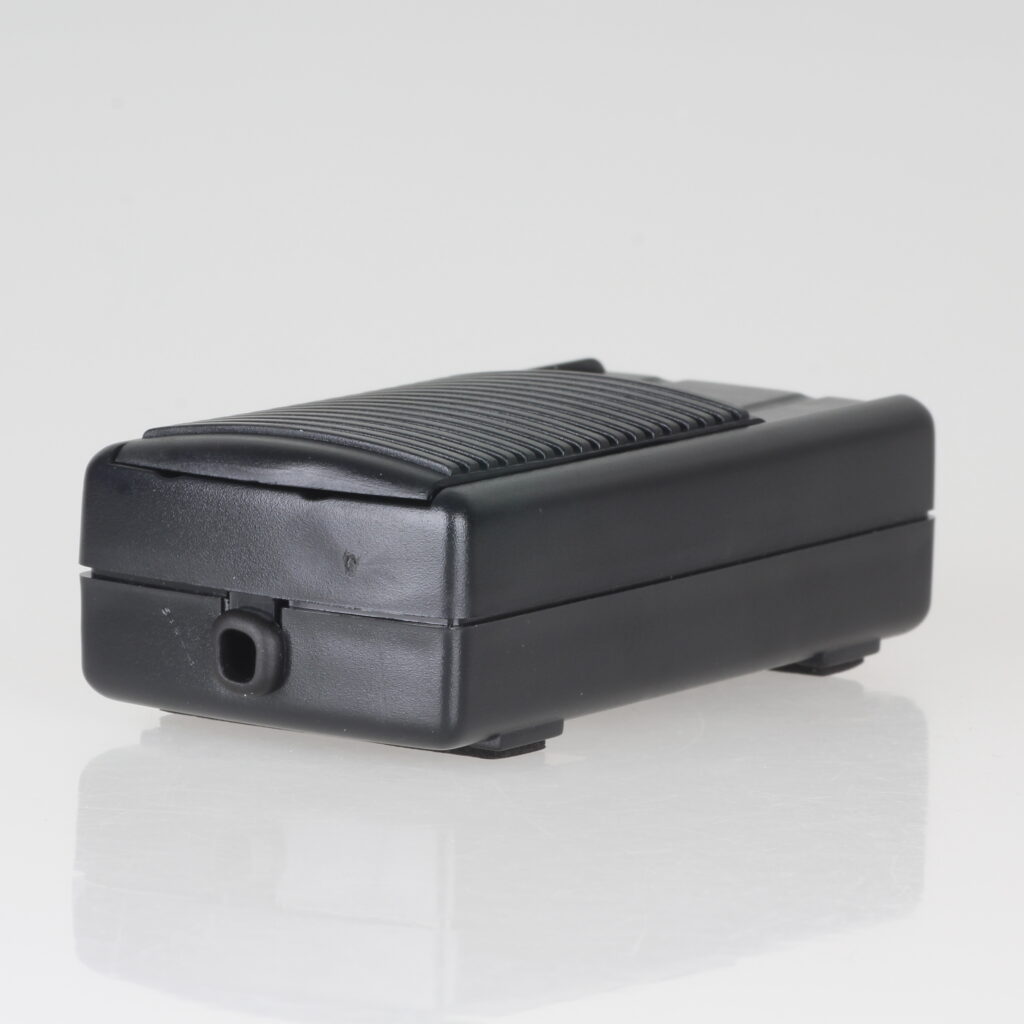

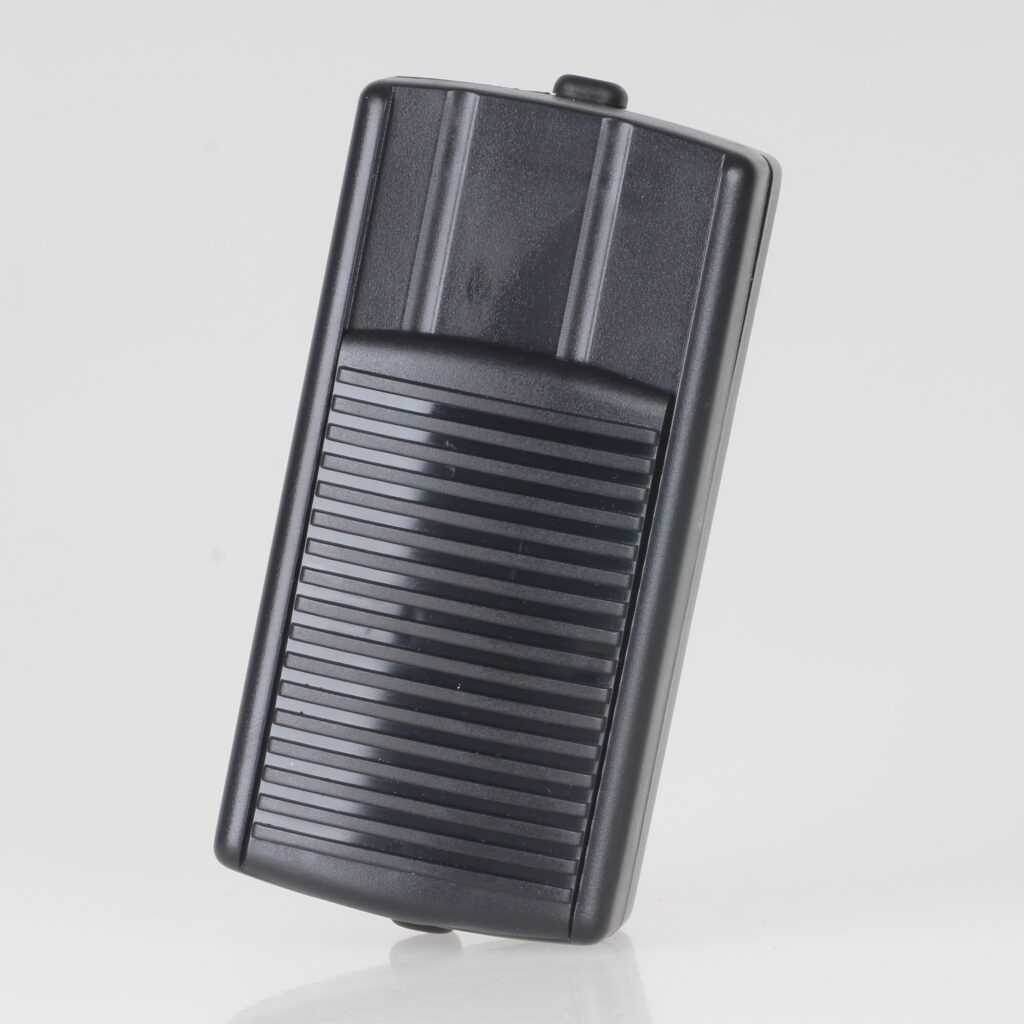

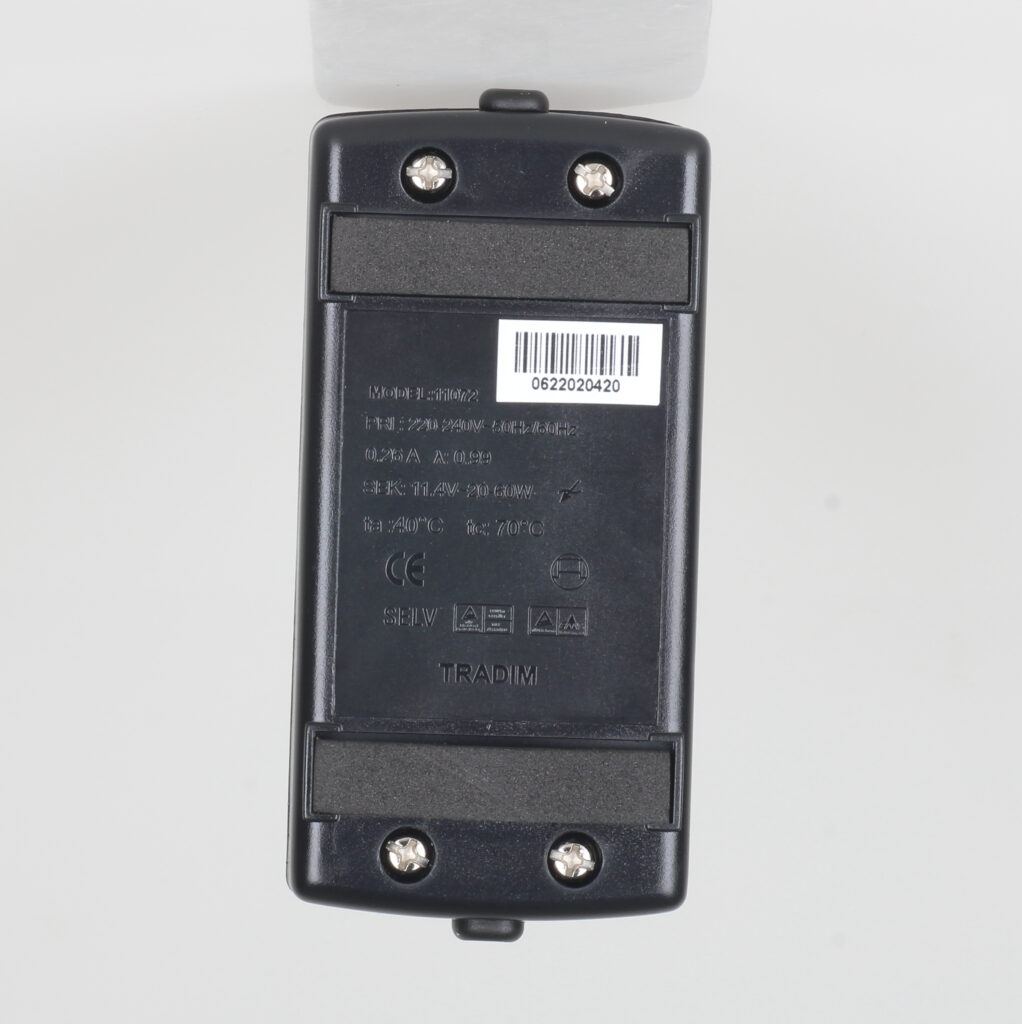

Schnurdimmer 12V Ausgang
Artikelnummer 2023-13659

Durchführungstülle
Artikelnummer 2017-3996

PVC Kabel schwarz
Artikelnummer 2014-1321

GY6,35 Halogenleuchtmittel 50W
Artikelnummer 2016-3801

---

Reparatur-Tipps aus unserer Werkstatt

Tipp Nr. 1 – 12V Dimmer nicht durch normalen Schalter ersetzen

Bei Lampen mit 12V-Leuchtmittel gilt:

Ein Dimmer oder Trafo wandelt
230V auf 12V um

Ein einfacher Schalter kann diese Funktion nicht übernehmen.

12V-Leuchtmittel dürfen niemals direkt an 230V betrieben werden.

---

Tipp Nr. 2 – Komplizierte Elektronik ist oft nicht nachhaltig

In unserer täglichen Reparaturpraxis sehen wir häufig:

• Touch-Dimmer
• Gestensteuerung
• Spezialelektronik
• integrierte LED-Module

Solange diese Technik funktioniert, ist sie komfortabel.

Wenn sie jedoch defekt ist, gibt es oft keine Ersatzteile mehr.

Das führt dazu, dass teure Lampen nicht mehr repariert werden können.

Unser Rat:

Beim Kauf einer Lampe darauf achten, dass

• Leuchtmittel austauschbar sind
• Standardfassungen verwendet werden
• Ersatzteile erhältlich sind

Unser Motto lautet:

Reparieren statt wegwerfen

---
