Keramik-Tischlampe mit Doppelfassung neu verkabeln – ein Lampenbau-Projekt

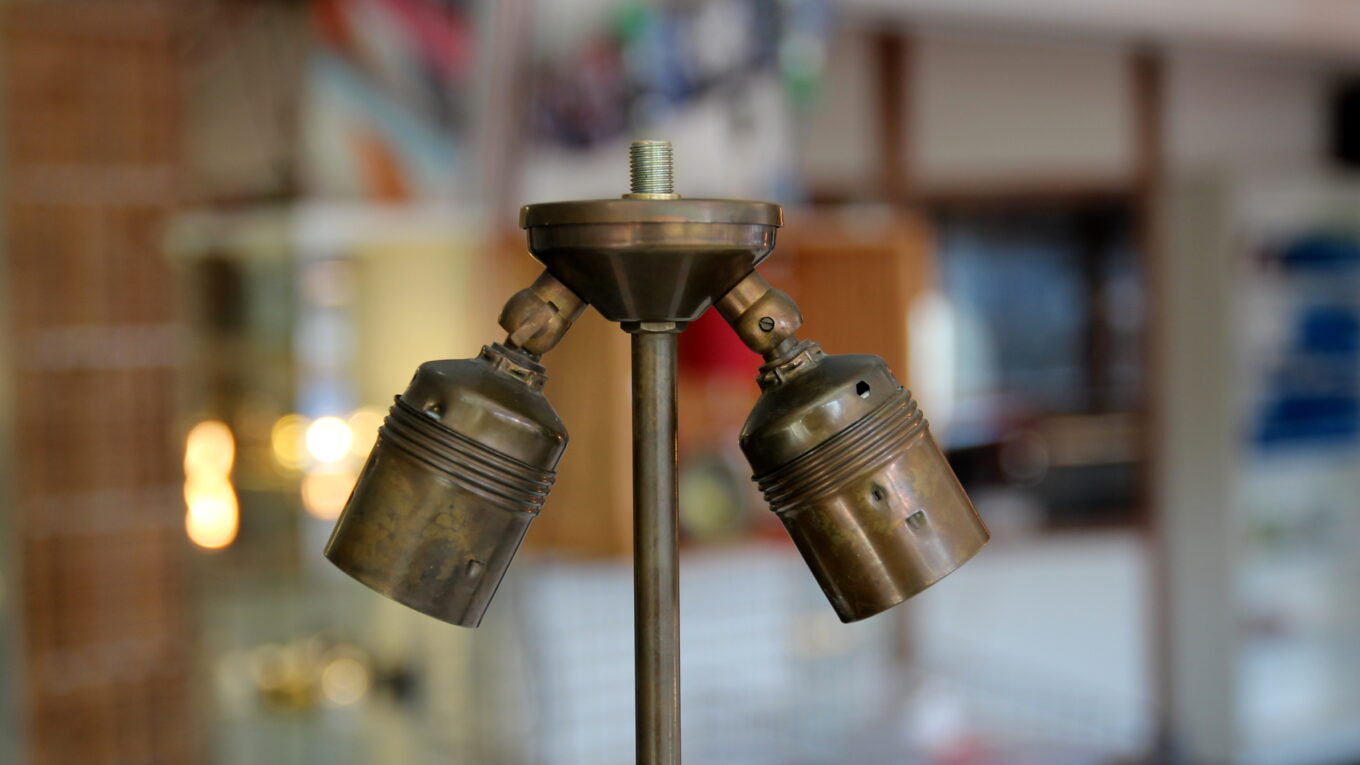

In diesem Blogbeitrag von www.lampe-bauen.de zeigen wir ein interessantes Lampenprojekt aus der Praxis. Unser Kunde brachte uns eine Keramik-Tischlampe in Form eines Pokals, deren Elektrik überarbeitet werden sollte. Die Lampe besitzt eine E27-Doppelfassung, bei der beide Fassungen über ein Flügelgelenk miteinander verbunden sind. Dadurch lässt sich die Neigung der Lampenfassungen individuell einstellen und das Licht gezielt ausrichten.
Solche Konstruktionen findet man häufig bei dekorativen Tischlampen aus den 1960er- bis 1980er-Jahren, bei denen neben der Optik auch eine flexible Lichtausrichtung gewünscht war. Bevor eine solche Lampe wieder sicher betrieben werden kann, sollte die Elektrik jedoch gründlich überprüft und gegebenenfalls erneuert werden.
Sicherheitsprüfung der Elektrik
Bei der ersten Überprüfung der Lampe stellten wir fest, dass mehrere elektrische Komponenten nicht mehr den heutigen Sicherheitsanforderungen entsprachen.

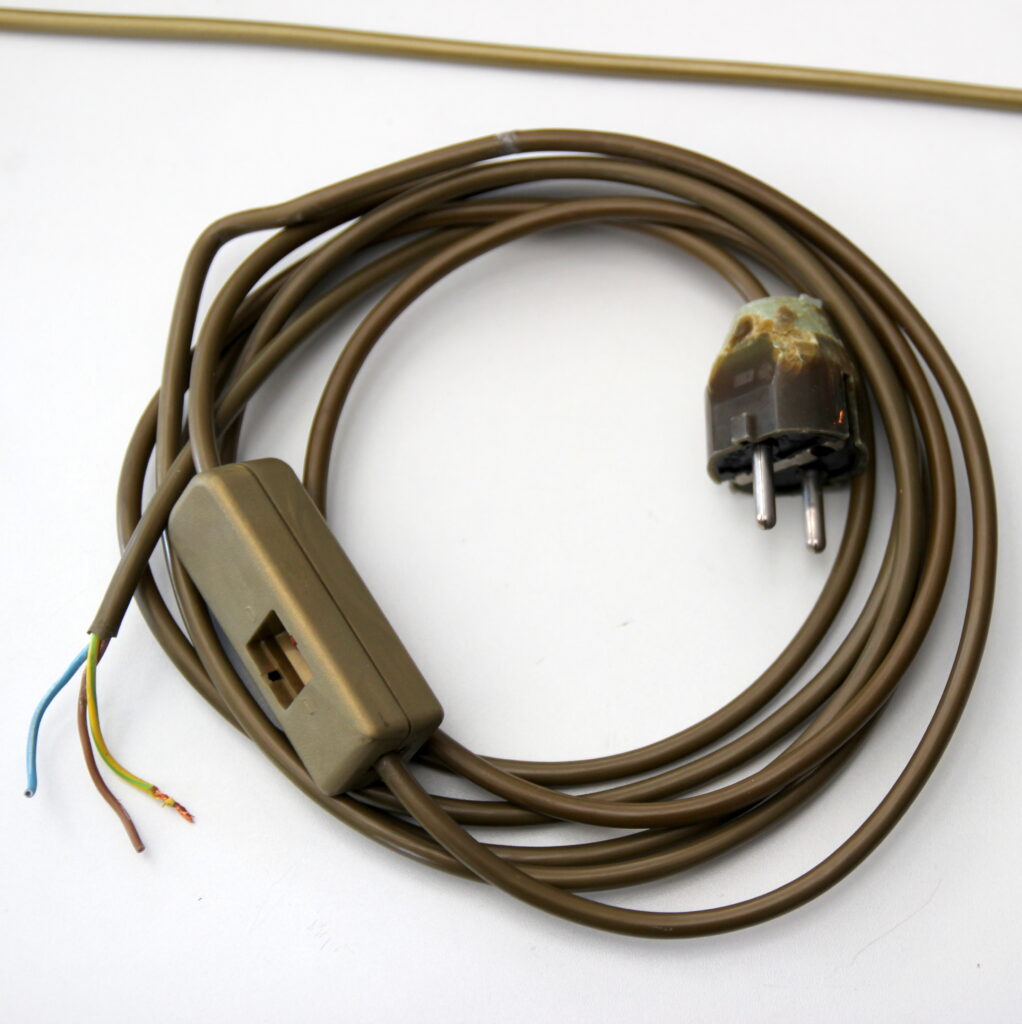

Die vorhandene Anschlussleitung war stark abgenutzt und funktionierte nicht mehr zuverlässig. Besonders auffällig war der Schnurschalter, bei dem die Wippe bereits fehlte. Auch der Schutzkontaktstecker zeigte deutliche Gebrauchsspuren und machte keinen sicheren Eindruck mehr.
Ein weiteres Problem war, dass an den offenen Kabelenden keine Aderendhülsen montiert waren. Diese sind jedoch wichtig, um eine sichere Verbindung in Schraubklemmen herzustellen und beschädigte Litzen zu vermeiden.
Neue Anschlussleitung für die Tischlampe

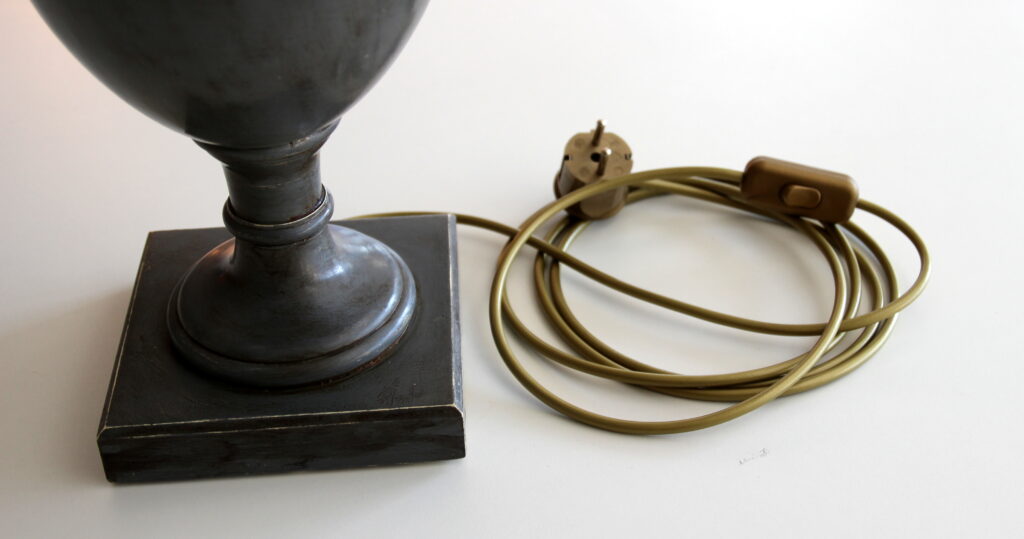

Nachdem die alte Leitung vollständig entfernt wurde, fertigten wir eine neue 3-adrige Anschlussleitung an.
Verwendet wurde ein PVC-Elektrokabel in der Farbe Gold, das optisch sehr gut zum Design der Keramiklampe passt. Durch die drei Adern wird sichergestellt, dass die Lampe über einen Schutzleiter (grün-gelb) geerdet ist.
Die neue Anschlussleitung wurde anschließend mit folgenden Komponenten ausgestattet:
- Schnurschalter in Gold
- Schutzkontakt-Winkelstecker in Gold
Damit ist die Lampe nicht nur sicher, sondern auch optisch passend ausgestattet.
Erneuerung der internen Verkabelung der Doppelfassung

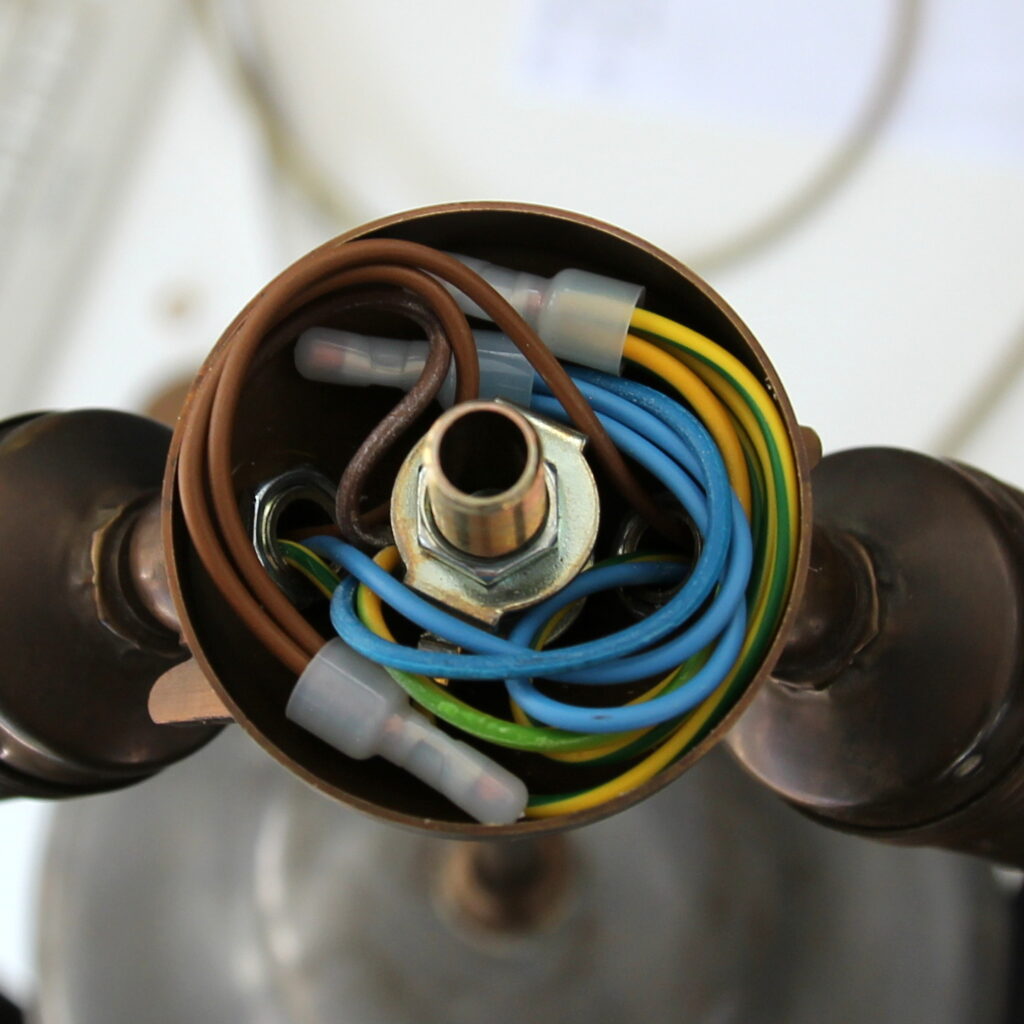

Im nächsten Schritt öffneten wir den Verteilerbereich der Lampe, in dem sich die beiden E27-Lampenfassungen befinden.
Auch hier zeigte sich, dass die interne Verkabelung aufgrund des Alters bereits porös und brüchig geworden war. Solche Leitungen können im schlimmsten Fall zu Kurzschlüssen führen und müssen daher unbedingt ersetzt werden.
Die alte Verdrahtung wurde vollständig entfernt und durch neue Leitungen ersetzt. Anschließend wurden die Verbindungen mit Kabelendverbindern fachgerecht hergestellt.
Zum Abschluss wurden alle Kabelenden mit Aderendhülsen versehen, damit eine sichere und langlebige Verbindung gewährleistet ist.

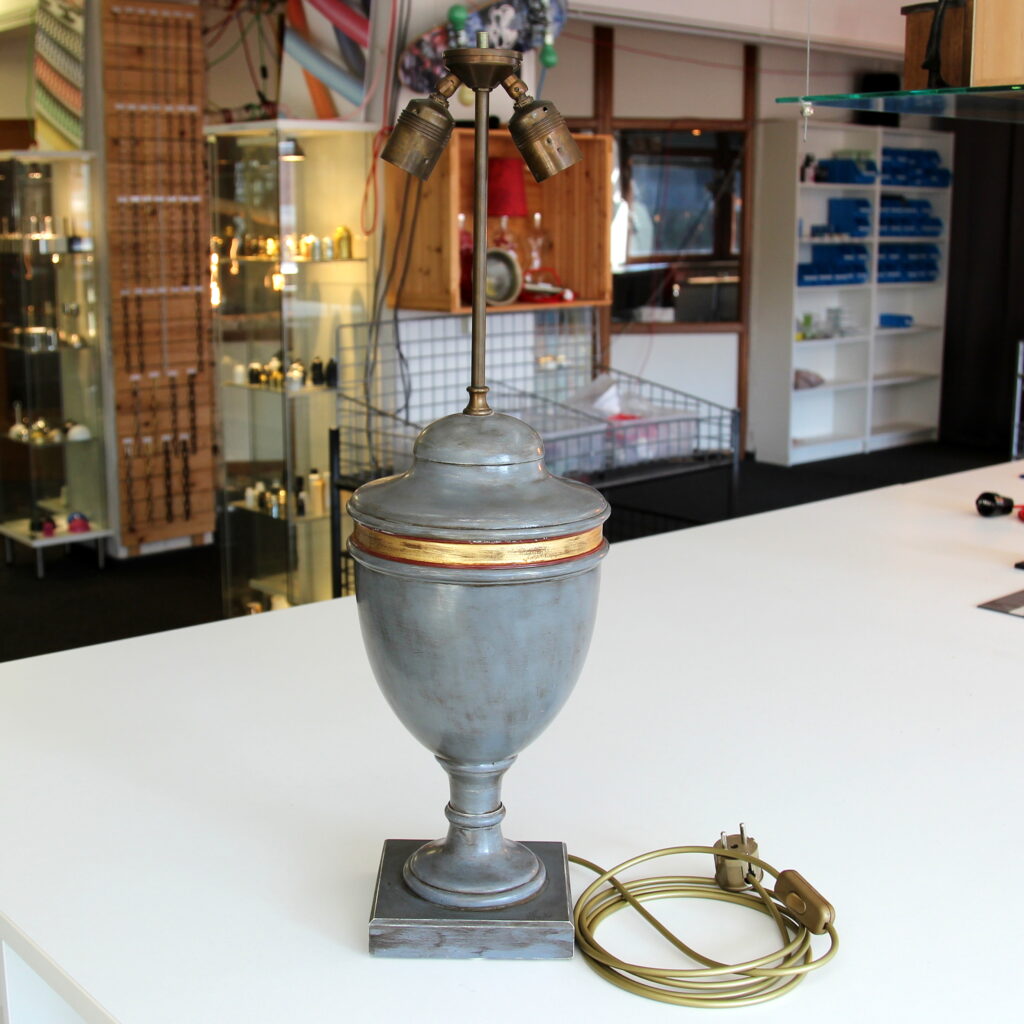

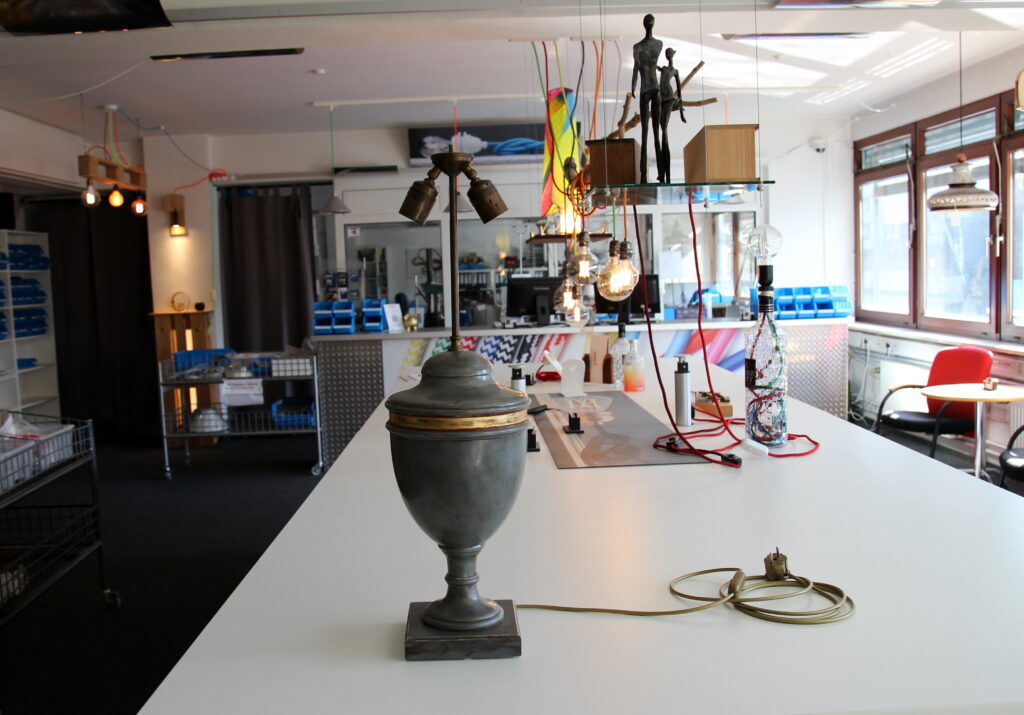

Erfolgreiches Lampenbau-Projekt
Nach Abschluss der Arbeiten wurde die Lampe vollständig getestet. Die Elektrik funktioniert nun wieder einwandfrei und entspricht den heutigen Sicherheitsstandards.
Durch die neue Verkabelung und die hochwertigen Bauteile kann diese dekorative Keramik-Tischlampe mit Doppelfassung wieder viele Jahre sicher betrieben werden.
Verwendetes Material
Für dieses Lampenbau-Projekt wurden folgende Komponenten verwendet:
3-adriges PVC-Elektrokabel 3×0,75 mm² in Gold – Artikelnummer 2014-1330
Schnurschalter Gold – Artikelnummer 2014-1304
Schutzkontakt-Winkelstecker Gold – Artikelnummer 2014-1225
Kabelendverbinder – Artikelnummer 2025-14002
Aderendhülsen – Artikelnummer 2014-1646
Arbeitszeit unseres Elektroprofis: ca. 1 Stunde
Tipps für eigene Lampenbau-Projekte
Wenn Sie eine ältere Lampe restaurieren oder ein eigenes Lampenbau-Projekt umsetzen möchten, sollten Sie immer darauf achten:
- nur geeignetes Elektrokabel zu verwenden
- alle offenen Kabelenden mit Aderendhülsen zu versehen
- Lampen mit Metallteilen fachgerecht zu erden
- beschädigte Schalter und Stecker zu ersetzen
